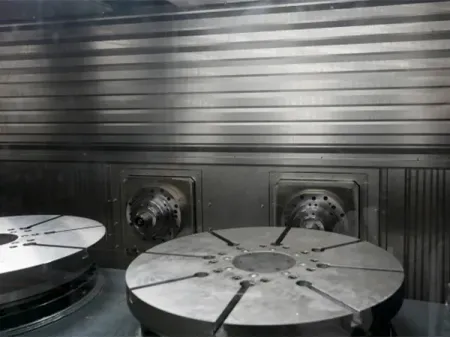

5-осевой обрабатывающий центр c двумя шпинделями
Пятиосевые обрабатывающие центры с двумя шпинделями и двумя поворотными столами предназначены для высокоточной обработки различных изделий. Линейные двигатели и система ЧПУ с полностью замкнутым контуром помогают поддерживать стабильность позиционирования даже на высоких скоростях. Обрабатывающие центры c двумя шпинделями широко используются для обработки алюминиевых компонентов в производстве электромобилей и аэрокосмической отрасли, поскольку компоновка с двумя шпинделями и двумя поворотными столами способствует получению более чистой поверхности, точных размеров и сокращению времени обработки.
- Ход по осям X/Y/Z: 800/1000/650 мм
- Вращение по осям A/C: ±110°/n×360°
- Скорость быстрого перемещения по осям X/Y/Z: до 100 м/мин, с ускорением 10 м/с²
- Макс. скорость вращения по осям A/C: 40 об/мин
- Макс. частота вращения шпинделя: 14 000 об/мин
- Магазин инструмента: 64 инструмента, время смены инструмента (резка-резка) ~4.5 с
| Модель | | |
| Размер рабочего стола, мм | 2×Ø630 | Ø800 |
| Макс. нагрузка на стол, кг | 2x600 | 800 |
| Макс. диаметр обрабатываемой заготовки, мм | 2×Ø795 | Ø1600 |
| Количество столов, шт. | 2 | 1 |
| Ход по осям X/Y/Z, мм | 800/1000/650 | 1500 /1000/650 |
| Скорость быстрого перемещения по осям X/Y/Z, м/мин | 100 | 100 |
| Ускоренное перемещение по осям X/Y/Z, м/с² | 10 | 10 |
| Вращение по осям A/C, ° | 110/360 | 110/360 |
| Скорость вращения по осям A/C, об/мин | 40 | 40 |
| Макс. частота вращения шпинделя, об/мин | 14000 | 10000 |
| Мощность привода шпинделя (S1/S6), кВт | 37.5/80 | 54/67.5 |
| Крутящий момент шпинделя (S1/S6), Н·м | 90/150 | 200/240 |
| Количество шпинделей, шт. | 2 | 1 |
| Интерфейс инструмента | HSK-A63 | HSK-A100 |
| Вместимость магазина инструмента, шт. | 64 | 48 |
| Макс. диаметр инструмента (с/без соседних инструментов), мм | 80/160 | 125/200 |
| Макс. длина инструмента, мм | 300 | 500 |
| Макс. вес инструмента, кг | 8 | 20 |
| Время смены инструмента (резка-резка), с | 4.5 | 4.5 |
| Точность позиционирования по осям X/Y/Z, мм | 0.005 | 0.008 |
| Повторяемость по осям X/Y/Z, мм | 0.003 | 0.004 |
| Точность позиционирования по осям A/C, угл. сек. (″) | 5 | 5 |
| Повторяемость позиционирования по осям A/C, угл. сек. (″) | 3 | 3 |
Узлы осей X/Y/Z используют модульную компоновку с внутренним изолированным блоком, изготовленную из сварных стальных плит высокой прочности. Такая конструкция значительно увеличивает жесткость пятиосевого обрабатывающего центра при одновременном уменьшении веса подвижных частей и облегчении управления.
Станина и стойка 5-осевого обрабатывающего центра образуют единую рамную конструкцию, что дает станку крайне устойчивое основание, поддерживающее высокоскоростную обработку и широкие допуски. На линейных осях точность позиционирования достигает 0.005 мм при повторяемости 0.003 мм. Для поворотных осей точность позиционирования составляет 5 угловых секунд при повторяемости 3 угловых секунды.
Оси шпинделей Z1/Z2 и поворотные столы C1/C2 используют приводы на моментных двигателях (прямой привод). Оси A1/A2 работают с синхронизированными сдвоенными моментными двигателями, а оси C1/C2 имеют прямой привод. Каждая поворотная ось использует бустерный зажим и механическую блокировку для увеличения жесткости вращения, устойчивости позиционирования и стабильности процесса резания.
Линейные приводы работают без механического контакта, поэтому в них отсутствуют износ и люфт. Система на линейных двигателях позволяет осям достигать высоких скоростей, сохраняя при этом стабильность позиционирования и движения.
