5-осевой обрабатывающий центр с ЧПУ по дереву (с 8 головками)
//Деревообрабатывающее оборудование

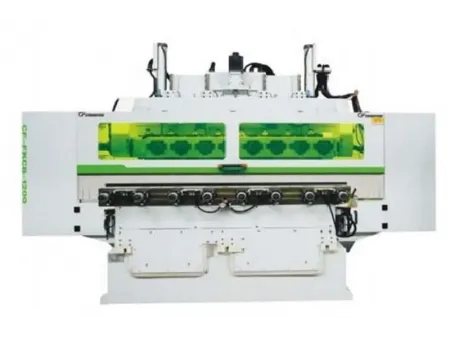

Пятиосевой обрабатывающий центр с ЧПУ и восемью шпинделями для одновременной обработки нескольких сложных деревянных заготовок
- Макс. длина обработки1200 мм
- Расстояние между выталкивающими штифтами350 мм
- Размеры оборудования (Д×Ш×В) 5500×4000×3000 мм
- Вес оборудованияОколо 7 тонн

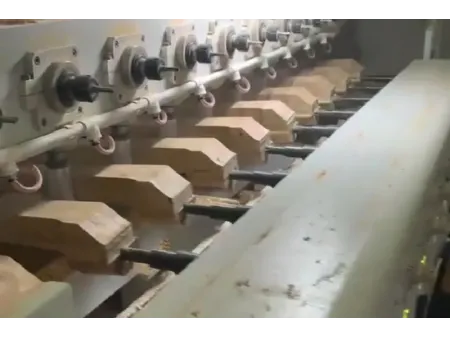

8-шпиндельный 5-осевой обрабатывающий центр с ЧПУ предназначен для высокоэффективной обработки нескольких заготовок в современных деревообрабатывающих производствах. Каждый шпиндель оснащен цанговым патроном ER32 с поворотным механизмом смены инструмента, поддерживающим четыре ряда инструментов с позиционированием на 360°. Такая конфигурация позволяет выполнять сразу четыре операции за один цикл, а наличие восьми шпинделей обеспечивает синхронную обработку нескольких деталей одновременно, значительно повышая производительность и качество в условиях серийного производства.
Данный деревообрабатывающий центр подходит для производства широкого ассортимента изделий из массива дерева, а также для обработки фигурных кромок и декоративных профилей в мебели из плитных материалов. Он часто используется для изготовления оконных и дверных рам, створок, перил лестниц, ступеней и других деревянных элементов, что делает его идеальным для высокопроизводительных производств.
| Тип | 8 шпинделей | 12 шпинделей |
| Макс. длина обработки | 1200 мм | |
| Расстояние между штифтами выталкивателя | 350 мм | |
| Перемещение по осям | Ось X: 590 мм | Ось X: 1900 мм |
| Ось Y: 1600 мм | Ось Y1: 1760 мм | |
| Ось Z: 500 мм | Ось Y2: 1760 мм | |
| Ось Z: 500 мм | ||
| Ось А: 0-360° | ||
| Ось C (ось токарной обработки/фрезерования): непрерывное вращение | ||
| Система числового управления | LNC, Тайвань | |
| Моторизованный шпиндель | 7,5 кВт×8 шт (высокоскоростной шпиндель с двойной головкой) Инструментальная цанга: ER32 | |
| Оси A/B | Редуктор оси B: высокоточный червячный редуктор Редуктор оси A: высокоточный RV-редуктор | |
| Сервоконтроллер | Абсолютный кодировщик с высоким разрешением | |
| Высокопроизводительный преобразователь частоты | 11 кВт×2 шт | |
| Линейная направляющая | Прецизионная линейная направляющая (тайваньский бренд) | |
| Трансмиссия | X-осевая шарико-винтовая передача (тайваньский бренд) Прецизионная реечная передача по оси Y Z-осевая шарико-винтовая передача (тайваньский бренд) | X-осевая шарико-винтовая передача (тайваньский бренд) Прецизионная реечная передача по осям Y1/Y2 Z-осевая шарико-винтовая передача (тайваньский бренд) |
| Пневматические компоненты | AirTAC, Тайвань | |
| Трос и тяговая цепь | Высокоскоростной трос и тяговая цепь с большой нагрузкой | |
| Переключатель/реле | Schneider, Франция | |
| Размеры оборудования (Д×Ш×В) | 5500×4000×3000 мм | 6000×4000×3000 мм |
| Вес оборудования | Около 7 тонн | Около 8 тонн |
- Интегрированная ось С обеспечивает непрерывное вращение и угловое позиционирование заготовки, давая большую гибкость при обработке криволинейных или цилиндрических поверхностей
- Пятиосевая система управления позволяет выполнять широкий спектр операций, включая токарную обработку, фрезерование, круговую резьбу, плоское гравирование, профилирование и сверление сложных и нестандартных форм
- Обрабатывающий центр поддерживает эффективное производство точеных и фрезерованных мебельных компонентов, таких как ножки столов, ножки стульев, детали лестниц и центральные стойки
- Возможна одновременная установка нескольких типов инструментов с оптимизированной компоновкой, что сокращает время смены инструмента и позволяет выполнять различные операции (токарные и фрезерные) за один цикл
- Все восемь шпинделей могут работать параллельно, обеспечивая высокоточное, высокоскоростное и надежное выполнение самых требовательных производственных задач
