5-осевой токарный центр с ЧПУ по дереву
//Деревообрабатывающее оборудование
Пятиосевой обрабатывающий центр с ЧПУ для токарной, фрезерной, гравировальной, сверлильной и распиловочной обработки деталей из массива древесины
- Скорость вращения шпинделя 0-18000 об/мин
- Давление воздуха 0,4-0,9 МПа
- Размеры оборудования 2750×2200×1950 мм
- Вес оборудования 2800 кг
5-осевые токарно-фрезерные станки с ЧПУ объединяют токарную, фрезерную, гравировальную, сверлильную и распиловочную обработку для деталей из массива древесины в единую систему. Благодаря интерполированному движению по линейным осям X, Y, Z и двум вращательным осям, эти деревообрабатывающие системы повышают производственную эффективность, гарантируя высокое качество обработки даже для изделий со сложной геометрией. Способные работать с многомерными поверхностями, 5-осевые обрабатывающие центры с ЧПУ позволяют создавать уникальные дизайны и сложные компоненты современных деревообрабатывающих производств, подходя для изготовления художественных деталей и конструкционных элементов, которые невозможно было бы произвести на обычном токарном станке.
- Макс. длина обработки 1300 мм
- Макс. ширина обработки 400 мм
- Макс. высота обработки 400 мм
- Диаметр вращающейся головки 400 мм
- Позиционирование подачи Сервоприводом
- Мощность двигателя шпинделя 7,5 кВт 4,5 кВт
- Скорость шпинделя 0-18000 об/мин
- Общая мощность 12,0 кВт
- Напряжение 380 В
- Давление воздуха 0,4-0,9 МПа
- Размеры оборудования 2750×2200×1950 мм
- Вес оборудования 2800 кг

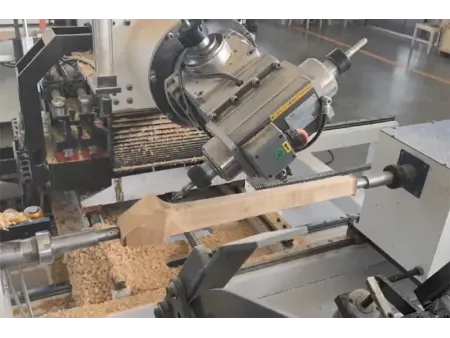

Пятиосевые токарно-фрезерные станки с ЧПУ идеально подходят для производства сложных мебельных компонентов из массива древесины, таких как ножки стульев, обеденных столов, диванов, бильярдных столов и других элементов, гарантируя стабильное качество обработки каждой детали.
- Синхронизированное движение по пяти осям поддерживает точную обработку криволинейных и вращающихся поверхностей, позволяя выполнять сложную многостороннюю обработку за одну установку
- Модульная аппаратная платформа гарантирует точное позиционирование каждой заготовки, обеспечивая надежные и стабильные результаты даже при работе со сложными конструкциями
- Система поддерживает обработку плоских поверхностей, кривых, наклонных плоскостей, угловых отверстий, 2D- и 3D-поверхностей, а также трехмерных контуров
- Станок также поддерживает однократную фиксацию заготовки, точное позиционирование и одновременное выполнение пятиосевых операций, включая фрезерование, гравировку, сверление и распиловку, что позволяет эффективно осуществлять многоплановую обработку в едином рабочем цикле, повышая как производительность, так и качество деревообработки

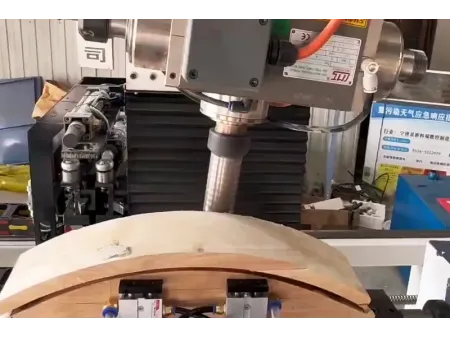

Оснащен бесступенчатым шпинделем с автоматической регулировкой скорости вращения и встроенным тормозом, который останавливается за 1,2 секунды. Шпиндель поворачивается на 360° в соответствии с требованиями чертежа, обеспечивая точную регулировку инструмента. Оси X, Z, Y и A оснащены сервоприводами для точного управления, высокой скорости обработки и скорости перемещения до 20 м/мин, а также автоматической сигнализацией о перегрузке для безопасной эксплуатации.
Оснащен линейными направляющими с фланцами, которые обеспечивают стабильную поддержку инструмента при обработке большого объема продукции, минимизируют вибрацию и предотвращают появление следов от инструмента. Такая установка гарантирует гладкую и высококачественную отделку, упрощая процесс шлифования и полировки.
Использует стандартную платформу управления с ЧПУ, поддерживающую программирование G-кода, что обеспечивает совместимость с различными задачами по деревообработке.
Многофункциональный вакуумный патрон
