5-осевой обрабатывающий центр с ЧПУ по дереву (с четырьмя столами)
//Деревообрабатывающее оборудование
Пятиосевой обрабатывающий центр с ЧПУ с четырьмя рабочими столами для обработки крупногабаритных деревянных заготовок
- Макс. длина обработки680×800 мм
- СервоконтроллерАбсолютный энкодер
- Переключатель/релеSchneider, Франция
- Размеры оборудования (Д×Ш×В) 4500×3500×2800 мм

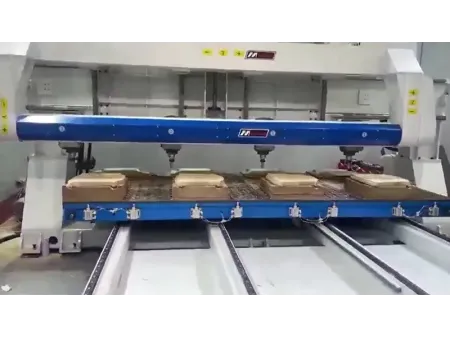

5-осевой обрабатывающий центр с ЧПУ с четырьмя независимыми рабочими столами разработан для создания непрерывного высокопроизводительного производства. Этот деревообрабатывающий станок поддерживает следующий принцип непрерывной обработки: когда на одном из столов происходит обработка, другие столы используются для загрузки и выгрузки. Наш пятиосевой обрабатывающий центр с ЧПУ также позволяет всем четырем столам работать синхронно при обработке крупных или сложных заготовок, обеспечивая исключительную гибкость и производительность в требовательных условиях деревообработки.
Этот 4-стольный деревообрабатывающий центр идеально подходит для изготовления сложных деталей из массива древесины, а также для производства мебели из плитных материалов с фигурной кромкой, декоративной резьбой и точным сверлением отверстий. Способность станка удовлетворять разнообразные дизайнерские требования делает его эффективным решением как для конструкционных, так и для декоративных задач деревообрабатывающих производств.
| Модель | ||
| Кол-во рабочих столов | 4 (вакуумные адсорбционные столы) | 4 |
| Макс. длина обработки | 680×800 мм | |
| Перемещение по осям | Ось А (вал обрабатывающего инструмента): 0-360° | |
| Ось B (обрабатывающий стол): ±91° | ||
| Макс. скорость вращения | Ось X: 30 м/мин | Ось X: 30 м/мин |
| Ось Y: 30 м/мин | Ось Y1/Y2: 50 м/мин | |
| Ось Z: 25 м/мин | Ось Z: 25 м/мин | |
| Система числового управления | LNC, Тайвань | HUST, Тайвань |
| Моторизованный шпиндель | 7,5 кВт×8 шт (высокоскоростной двухголовочный шпиндельный двигатель с водяным охлаждением ER32), 16 инструментов для попеременной обработки | |
| Сервоконтроллер | Абсолютный кодировщик | |
| Преобразователь частоты | Высокопроизводительный, 15 кВт×2 шт | Высокопроизводительный, 30 кВт×2 шт |
| Способ охлаждения шпинделя | Чиллер с водяным охлаждением | |
| Линейная направляющая | Прецизионная линейная направляющая (Taiwan Yintai PMI или HTPM) | |
| Трансмиссия | X-осевая шарико-винтовая передачаY-осевая шарико-винтовая передачаZ-осевая шарико-винтовая передача | |
| Пневматические компоненты | AirTAC, Тайвань | |
| Трос и тяговая цепь | Высокоскоростной трос и тяговая цепь с большой нагрузкой | |
| Переключатель/реле | Schneider, Франция | |
| Размеры оборудования (Д×Ш×В) | 4500×3500×2800 мм | |

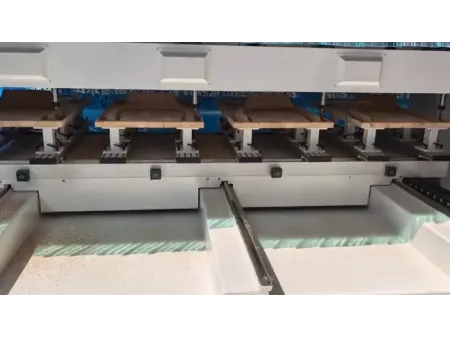

- Рабочие столы оснащены пневматическими зажимами и квадратными вакуумными прижимными системами, обеспечивая быструю и надежную фиксацию заготовок для стабильной обработки
- Пятиосевая конфигурация позволяет выполнять комплексную обработку пространственных и сложнопрофильных поверхностей, эффективно завершая задачи по формообразованию
- Станок способен обрабатывать различные вращающиеся поверхности и выполнять пятистороннюю обработку за одну установку благодаря модульной аппаратной платформе
- Обрабатывает плоские, криволинейные, наклонные и угловые поверхности, а также 2D и 3D контуры, обеспечивая одновременное пятиосевое фрезерование, гравировку, сверление и распиловку с различных пространственных направлений при однократной фиксации заготовки
