4-осевой обрабатывающий центр с ЧПУ по дереву
//Деревообрабатывающее оборудование
4-осевой токарный станок с ЧПУ для комплексной обработки массива древесины, включая токарные, фрезерные, сверлильные, долбежные и шлифовальные операции
- Макс. рабочая длина1000 мм
- Макс. рабочий диаметр120 мм
- Размеры оборудования3100×1800×1850 мм
- Вес оборудования3300 кг

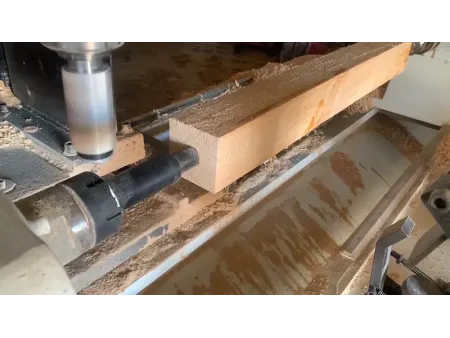

Наши 4-осевые токарно-фрезерные станки с ЧПУ предназначены для точной и эффективной обработки деталей из массива древесины, включая токарные, фрезерные, сверлильные, долбежные и шлифовальные операции. Благодаря синхронизированной работе трех линейных осей (X, Y, Z) и одной вращательной оси, станки обеспечивают точное и плавное формирование сложных поверхностей и детализированных контуров. Кроме того, данный обрабатывающий центр позволяет легко производить изделия с замысловатыми криволинейными профилями и высококачественной чистовой обработкой, предлагая необходимую гибкость для удовлетворения требований различных производств.
Наши 4-осевые обрабатывающие центры с ЧПУ способны выполнять фрезерование, сверление, пазование и шлифовку деталей из массива древесины в мебельном производстве. Они также идеально подходят для высококачественной обработки ножек стульев, спинок и подлокотников.
| Части | Бренд | Тип | Мощность |
| Система управления | NEWKer | CNC990TDB | 100 Вт |
| X-осевая шарико-винтовая передача | TBI Motion | 2510 | |
| Z-осевая шарико-винтовая передача | TBI Motion | 3210 | |
| Y-осевая шарико-винтовая передача | TBI Motion | 2510 | |
| X-осевой серводвигатель | Haide servo | 110 серводвигатель | 1.2 кВт×4 шт |
| Z-осевой серводвигатель | Haide servo | 110 серводвигатель | 1.2 кВт×6 шт |
| Y-осевой серводвигатель | Haide servo | 110 серводвигатель | 1.2 кВт×6 шт |
| X-осевая направляющая | Dinghan | 25 направляющая | |
| Z-осевая направляющая | Dinghan | 25 направляющая | |
| Y-осевая направляющая | Dinghan | 25 направляющая | |
| Мощность индексного шпинделя | Jitaike | 4 кВт | |
| Привод индексного шпинделя | Jitaike | 4 кВт | |
| Т3 – фасонная обработка | Tianyi | 12 000 об/мин | 7,5 кВт |
| Т4 – сверление | Tianyi | 18 000 об/мин | 6 кВт |

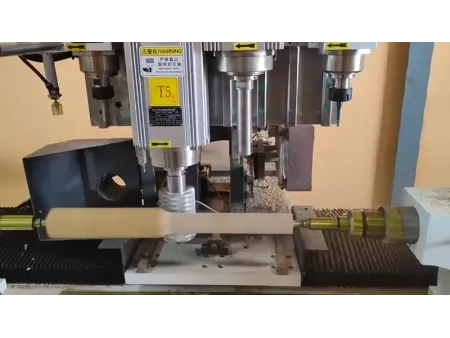

| T5 – долбление | Tianyi | 18 000 об/мин | 6 кВт |
| T6 – фрезерование (обратное) | Tianyi | 12 000 об/мин | 7,5 кВт |
| Макс. рабочая длина | 1000 мм | ||
| Макс. рабочий диаметр | 120 мм | ||
| Размеры оборудования (Д×Ш×В) | 3100×1800×1850 мм | ||
| Вес оборудования | 3300 кг |
- Оснащен стандартной системой ЧПУ с поддержкой G-кода, обеспечивающей совместимость с различными программами и простоту управления для различных задач деревообработки
- Шпиндельная бабка и задняя бабка выполнены из цельных отливок по технологии литья в песчано-смоляные формы с последующим высокотемпературным отжигом для повышения стабильности. Такая конструкция гарантирует долговечность эксплуатации, высокую жесткость системы и минимальные деформации в процессе работы
- Привод осей X/Z/Y/A реализован на серводвигателях, точно исполняющих системные команды, что обеспечивает высокую точность размерной обработки, быстрое выполнение операций и скорость холостого хода до 20 м/мин. Автоматическая сигнализация о перегрузках
- Все направляющие узлы имеют фланцевую конструкцию, что снижает вибрацию инструмента, особенно при обработке крупногабаритных заготовок. Такая конструкция минимизирует следы обработки на поверхности заготовки, существенно упрощая последующую шлифовку
- Шпиндель с бесступенчатой автоматической регулировкой скорости имеет программное управление оборотами, интегрированную тормозную систему и время полной остановки всего 1.2 секунды, что повышает как производительность, так и безопасность работы
Свяжитесь с нами и наша команда поможет вам выбрать подходящее оборудование и конфигурацию.
