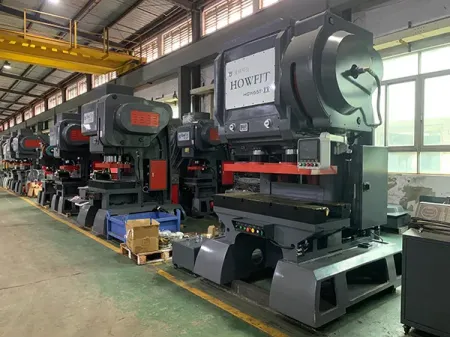

Высокоскоростные прессы для штамповки металла

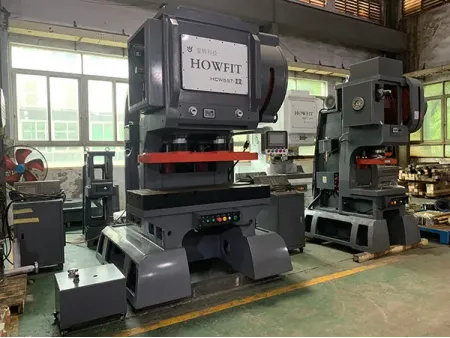

Серия HCW (механические прессы)
Высокоскоростной пресс обеспечивает усилие 650 кН, диапазон хода 40-60 мм и скорость 180-350 ходов в минуту. Высота закрытия составляет 220-280 мм, что делает оборудование оптимальным для высокоточной штамповки роторов, статоров, клемм, выводных рамок, метизных деталей и крышек для банок. Для построения эффективных автоматизированных линий пресс может комплектоваться подающим устройством, разматывателем, правильной машиной и рубителем отходов.
- Конструкция выполнена из высокопрочного чугуна с полным снятием внутренних напряжений, что обеспечивает стабильность материала и долговременную точность при непрерывной работе.
- Двухколонная центральная направляющая система использует втулки из специального медного сплава вместо традиционных направляющих плит, снижая динамическое трение и тепловую деформацию для повышения точности.
- Опциональная антивибрационная система противовеса снижает ударные нагрузки при движении, обеспечивая более высокую точность и стабильность работы.
- Оснащён дисплеем высоты штампа и гидравлической системой фиксации, упрощающей регулировку и ускоряющей наладку.
- Микрокомпьютерное управление HMI с цифровыми настройками и мониторингом неисправностей в реальном времени делает эксплуатацию удобной и интуитивно понятной.
- Электрическая система регулировки высоты штампа с индикатором повышает эффективность и точность при установке оснастки.
- Штамповка пластин ротора и статора
- Штамповка выводных рамок
- Штамповка микросхем
- Формовка ротора и статора
- Штамповка метизных изделий
- Штамповка крышек банок
- Блокировочный насос
- Рабочий стол и ползун
- Кнопки управления
- Панель управления
- Двигатель
Габаритные размеры
Технические характеристики
| Усилие пресса (кН) | 650 | ||
| Ход (мм) | 40 | 50 | 60 |
| Скорость хода (с/мин) | 180-350 | 180-300 | 180-280 |
| Высота закрытия (мм) | 230-280 | 225-275 | 220-270 |
| Регулировка ползуна (мм) | 50 | ||
| Размер рабочего стола (с опорой) (мм) | 1400X540X130 | ||
| Площадь ползуна (мм) | 1200X400 | ||
| Размер окна сброса отходов (мм) | 180×1000 | ||
| Главный двигатель (кВт) | 11×4P | ||
| Масса машины (т) | 9.2 | ||
Обеспечивает непрерывную подачу рулонного металла в пресс для эффективной штамповки с заданным шагом
Используется для размотки и намотки рулонного материала в процессе производства
Выравнивает металлическую ленту с помощью верхних и нижних роликов, обеспечивая стабильную точность подачи
Собирает и удаляет отходы, образующиеся при штамповке, поддерживая чистоту и стабильную работу производственной линии
Заказчик из провинции Цзянси заказал индивидуальную версию одностоечного двухвального пресса C-образной конструкции усилием 65 т для штамповки радиаторов. Поставка была выполнена в 2024 году, и пресс полностью оправдал производственные ожидания, показав высокую точность и стабильность. Клиент отметил высокий уровень удовлетворённости и планирует приобретение дополнительных установок по мере роста объёмов производства.
