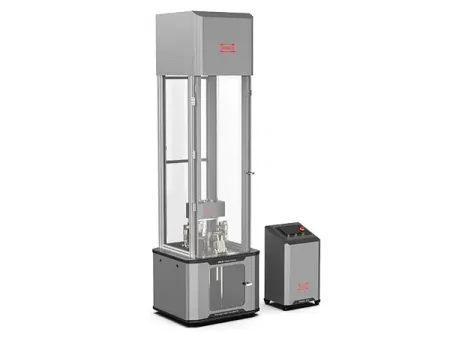

Вертикальный копер с падающим грузом для композитных материалов
Машина для ударных испытаний падающим грузом специально разработана для оценки повреждений слоистых композитных материалов при низкоскоростном ударе. Поддерживает стандартную оценку энергии удара для аэрокосмической и автомобильной промышленности, полностью соответствуя международным методам испытаний.
ASTM D 7136/D 7136M, GB/T21239

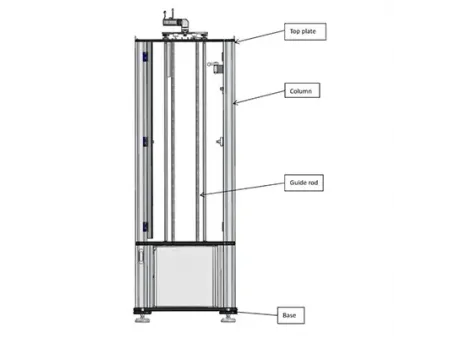

Стабильная рама с точной системой направляющих
Направляющие рельсы данного копера представляют собой отшлифованные валы с хромированной закаленной поверхностью, предлагающие превосходную прямолинейность и высокую точность геометрических размеров. Оба конца каждого вала имеют резьбу и крепятся с натяжением, предотвращая ослабление соединений, вызванное вибрацией при повторяющихся ударных испытаниях.
Система подъема с серводвигателем и самоблокировкой
Высокоэффективный серводвигатель с низким уровнем шума, стабильным подъемом и точным вертикальным позиционированием. Встроенный автоматический тормоз обеспечивает немедленную самоблокировку в случае потери питания, предотвращая случайное падение груза.
Безопасный сброс груза с двойным контролем
Механизм сброса имеет автоматическую самоблокирующуюся конструкцию: после подъема груз надежно фиксируется и не может отсоединиться под собственным весом. Функция контроля с помощью датчика приближения проверяет правильность зацепления. Если блокировка неполная, траверса не будет подниматься.
Сборный груз для гибкой настройки энергии
Узел груза включает основной корпус, крюк, направляющий блок, грузы и отражательную пластину. Масса по умолчанию составляет 5.5 кг и может быть увеличена до 29.5 кг за счет добавления модульных грузов. Боек имеет сферическую форму (D 16±0.1 мм) и изготавливается из закаленной легированной стали, что полностью соответствует требованиям ASTM D7136.
Устройство против отскока для исключения вторичного удара
После первоначального удара любой подъем при отскоке немедленно захватывается механизмом против отскока, предотвращая непреднамеренные вторичные удары и гарантируя достоверность и повторяемость испытаний.
Стандартное пневматическое зажимное приспособление с полным защитным ограждением
Зажимное приспособление соответствует требованиям ASTM D7136, имея отверстие 125×75 мм для образцов слоистых композитов. Образцы (150×100 мм) помещаются на опорную плиту и перед ударом зажимаются пневматически. Полностью закрытое защитное ограждение окружает приспособление, а пневматический зажим срабатывает только при надежно закрытой дверце, гарантируя безопасность оператора.
Высокоточная система измерения скорости
Лазерный датчик перемещения (диапазон 82 мм, эффективное расстояние измерения 115-197 мм) захватывает скорость молота с высокой точностью, позволяя рассчитывать энергию удара и повышая общую надежность испытаний.
| Модель | |
| Энергия удара, Дж | 6-300 |
| Скорость падающего груза в момент удара, м/мин | 1.47-4.65 |
| Скорость подъема бойка, м/мин | 1-3 (настраивается) |
| Высота удара, мм | 110-1100 |
| Точность центрирования, мм | 1.0 |
| Масса груза, кг | 5.5-29.5 |
| Диаметр сферического бойка (полусфера), мм | 16 |
| Диапазон датчика силы, кН | 1-100 (настраивается) |
| Точность статической линейности датчика силы | ±1% от шкалы (10%-50% шкалы) ±2% от показания (50%-100% шкалы) |
| Разрешение АЦП, бит | 16 |
| Макс. частота дискретизации, МГц | 2 |
| Частота отклика, кГц | 500 |
| Динамическая погрешность | < 2% |
| Габариты (Д×Ш×В), мм | 1430×670×2630 |
| Электропитание | 400 Вт (220В переменного тока ±10%, 50Гц) |
| Вес, кг | 550 |
- Датчик силы удара
- Электрический шкаф управления
- Пневматическое зажимное приспособление для образцов
- Климатическая камера
