Линия по производству балки дорожного ограждения

Запрос цены

Веб-сайт: http://rollformingsolutions.ru/3-3-guardrail-roll-forming.html

Описание

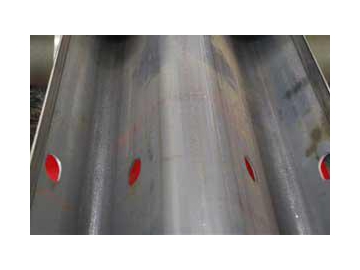

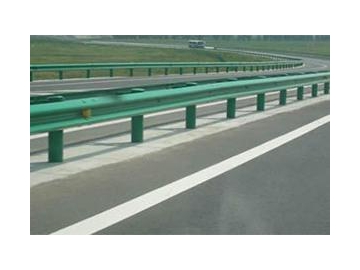

Балки дорожного ограждения применяются для обеспечения безопасности на дорогах. Наша линия по производству балки дорожного ограждения производит высококачественные и долговечные балки с гладкими краями. Линия имеет систему привода с коробкой передач, а также высокоточные формующие ролики, которые прокатывают стальные листы толщиной от 2 мм до 4 мм со скоростью до 15 м / мин. Система управления с ПЛК от компании Siemens или Mitsubishi обеспечивает эффективное и удобное управление производственным процессом. Изготавливаемые балки дорожного ограждения имеют W-образную форму. Мы также можем адаптировать линию для формирования профилей другой формы, в зависимости от ваших требований к профилю, материалу и другим характеристикам.

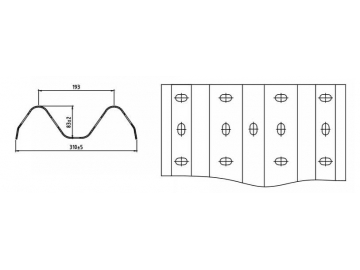

Основной профиль Особенности линии по производству балки дорожного ограждения

Система привода с коробкой передач обеспечивает плавное переключение скоростей, выдерживает большие нагрузки, имеет компактную конструкцию и отличается простым техническим обслуживанием.
Литые валы диаметром 90 мм, с двутавровыми балками широкого профиля в качестве основы, обеспечивают стабильную работу станка, не деформируясь даже после длительной эксплуатации.
Формующие ролики изготавливаются на высокоточном станке с ЧПУ, а затем хромируются. Высокое качество формующих роликов обеспечивает высокую точность изготовления продукции.
Режущие инструменты закаливаются для гарантии сохранения их формы и остроты даже после длительной эксплуатации.
Надежная панель управления с ПЛК от компании Mitsubishi или Siemens отличается простотой управления и высокой точностью работы. После ввода необходимой длины и количества продукции запускается автоматическое производство, с погрешностью резки в пределах ± 2 мм.
Скорость прокатки составляет 10-15м/мин.
Присутствует возможность изготовления профилей других форм.

Технические характеристики

Характеристики линии
Общая масса	около 18000кг
Габариты	около 25м * 6м * 1.5м (длина * ширина * высота)
Окраска	основной цвет: синий
Окраска	предупреждающий цвет: желтый
Используемое сырье
Материал	оцинкованная или алюмооцинкованная листовая сталь в рулонах
Толщина листа в рулоне, мм	2-4 мм
Ширина рулона, мм	482 мм
Предел прочности при разрыве	235 МПа
Основные технические характеристики
Количество рабочих клетей	16-18
Диаметр валов	90 мм
Скорость прокатки	10-15м/мин
Материал формующих роликов	сталь CR12, закаленная
Материал ножниц	сталь CR12, закаленная
Система управления	ПЛК и конвертер
Мощность	Основной двигатель: 55кВт
Мощность	Двигатель гидравлической установки: 22кВт
Электрическое напряжение	согласно требованию заказчика
Основные компоненты линии
Разматыватель (ручной или автоматический опционально)	1 шт
Направляющее устройство	1 шт
Система выравнивания	1 шт
Перфоратор	1 шт

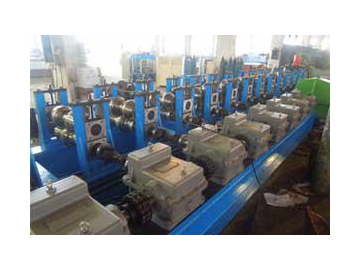

Стан профилегибочный	1 шт

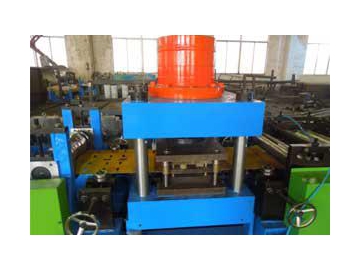

Гидравлическая система резки	1 шт
Блок управления ПЛК	1 шт
Гидравлический блок	1 шт
Выходной рольганг	1 шт
