Описание

Линия для производства металлочерепицы предназначена для изготовления кровельной черепицы для ЛСТК и других зданий. Линия способна изготавливать высококачественную черепицу самых разнообразных форм. Высокоточные формующие ролики способны профилировать листы из оцинкованной стали толщиной от 0,4 до 0,6 мм с максимальной производительностью 6 м/мин. Простое управление позволяет операторам эффективно управлять производственным процессом и увеличивает эффективность рабочего процесса.


Линия для металлочерепицы имеет более 10 стандартных предустановленных профилей для черепицы. Мы также готовы спроектировать и установить оборудование для производства профиля на заказ, в соответствии с вашими требованиями к размеру профиля, стилю, используемому сырью, ширине и другим аспектам. Все наше оборудование имеет гарантийное и сервисное обслуживание. Компания JSR Machinery способна удовлетворить все требования клиента при проектировании профиля черепицы на заказ «под ключ».

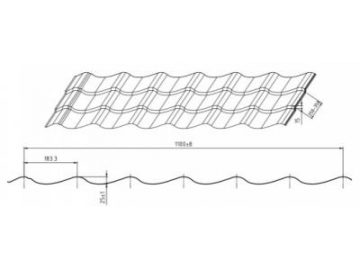

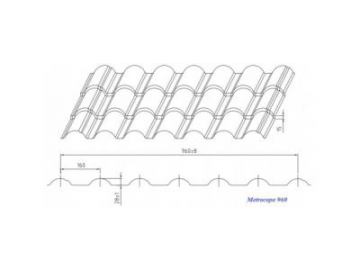

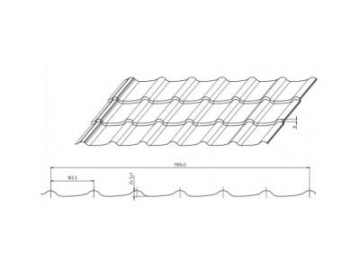

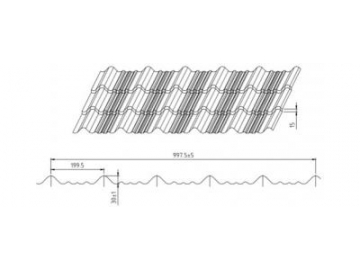

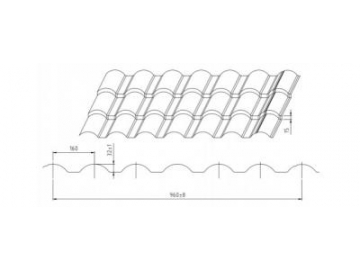

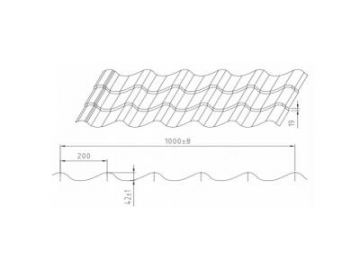

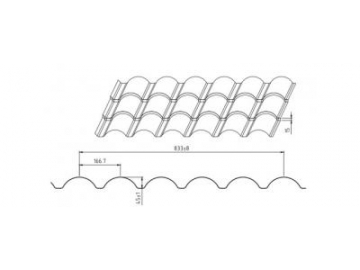

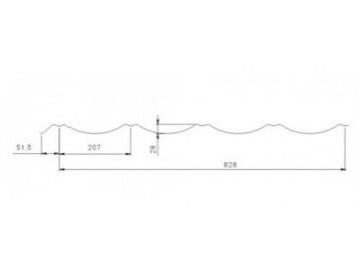

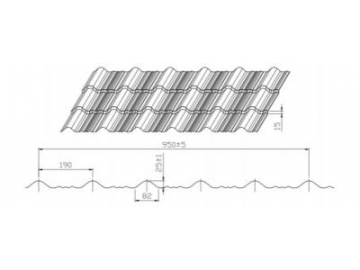

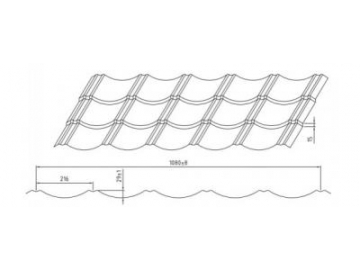

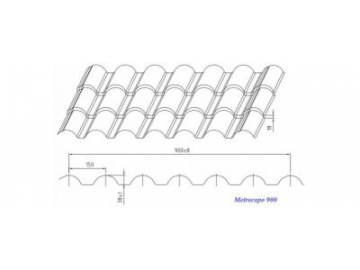

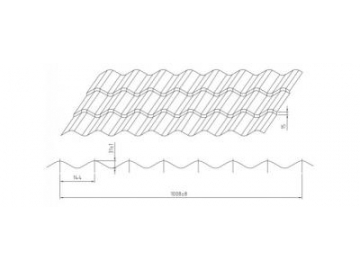

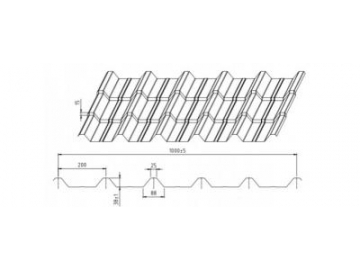

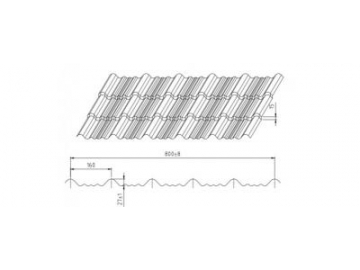

Основные типы профиля
Особенности линии для производства металлочерепицы

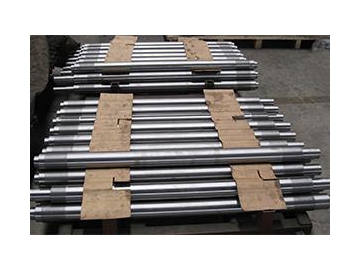

  • Литые валы диаметром 75-80 мм, с двутавровыми балками широкого профиля в качестве основы, обеспечивают стабильную работу станка. Формующие ролики не деформируются даже после длительной эксплуатации.

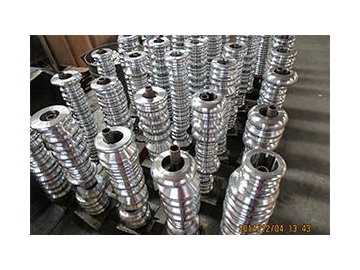

  • Формующие ролики изготавливаются на высокоточном станке с ЧПУ, после чего хромируются для повышения прочности и долговечности. Высокое качество формующих роликов обеспечивает высокую точность изготовления продукции, при этом отклонение высоты профиля ограничивается в пределах 1 мм, а эффективная ширина (охват) – в пределах 5 мм.
  • Режущие инструменты закаливаются для гарантии сохранения их формы и остроты даже после длительной эксплуатации.
  • Надежная панель управления с ПЛК от компании Mitsubishi или Siemens отличается простотой управления и высокой точностью работы. После ввода необходимой длины и количества продукции запускается автоматическое производство, с погрешностью резки в пределах ± 2 мм.
  • Максимальная скорость производства черепицы составляет 6м/мин.
Технические характеристики
Характеристики линии
Общая масса около 10000кг
Габариты около 10м × 1.8м × 1.5м (длина × ширина × высота)
Используемое сырье
Материал Окрашенная листовая сталь в рулонах
Толщина листа в рулоне, мм 0.4-0.6мм
Ширина рулона, мм 1220мм
Предел прочности при разрыве 235МПа
Основные технические характеристики
Диаметр валов 75мм
Скорость прокатки 10-15м/мин
Скорость производства черепицы 6м/мин
Материал формующих роликов Сталь марки 45, хромированная
Материал гильотинных ножниц Сталь CR12, литая закаленная
Система управления ПЛК и конвертер
Мощность Основной двигатель: 5.5кВт
Двигатель гидравлической установки: 11кВт
Электрическое напряжение согласно требованию заказчика
