Межкомнатный нажимной врезной замок, серия MG1814
Нажимные врезные замки серииMG1814 имеют латунный цилиндр и отверстие для ключа. Идеально подходят для мест с повышенными требованиями к безопасности.
Корпус замка изготовлен из оцинкованной стальной пластины, а ручка - из алюминиевого сплава. По сравнению с другими моделями нажимных замков, данная модель обладает большей прочностью и повышенной безопасностью. Засов замка изготавливается из пластика POM и цинкового сплава для снижения шума при открывании и закрывании дверей. При обработке поверхности используется японская передовая технология. Перед завершением производства, наша компания также проводит различные тесты в соответствии с японскими стандартами JIS для гарантии длительного срока работы замка.
Размер замка соответствует европейским стандартам, имеет осевое расстояние 72 мм; расстояние от края двери до центра монтажного отверстия для ручки рычага 55 мм; центральное расстояние монтажного отверстия для панели 38 мм.

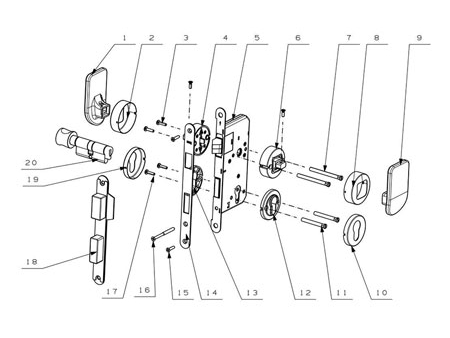

| № | Наименование | № | Наименование |
| 1 | Внутренняя рукоятка рычага | 11 | Соединительный болт |
| 2 | Внутренняя панель для рычажной рукоятки | 12 | Внешний держатель цилиндра |
| 3 | Винт рычажной рукоятки | 13 | Внутренний держатель цилиндра |
| 4 | Внутренний держатель рычажной рукоятки | 14 | Пластина корпуса замка |
| 5 | Корпус замка | 15 | Винт корпуса замка |
| 6 | Внешний держатель рычажной рукоятки | 16 | Цилиндрический фиксированный винт |
| 7 | Соединительный болт | 17 | Винт ручки |
| 8 | Внешняя панель рычажной рукоятки | 18 | Ударная коробка |
| 9 | Наружная рукоятка рычага | 19 | Внутренняя панель ручки |
| 10 | Внешняя панель цилиндра | 20 | Внутренная ручка |
- Определите направление открытия двери. Вставьте корпус замка в установочное отверстие чтобы защелка находилась вверху, а ригель внизу.
Убедитесь, что уклон защелки направлен в сторону закрытия двери (если направление уклона неправильное, открепите защелку от корпуса замка и поверните ее на 180 °. Затем вставьте защелку обратно и закрепите ее). Установите лицевую планку, а затем затяните винты. - Открытие двери вовнутрь: толкать снаружи и тянуть изнутри. После установки внешней и внутренней розетки ручек, установите нажимные ручки (отверстие для винтов должно быть направлено вверх), а затем затяните винты.
Открытие двери наружу: толкать снаружи и тянуть изнутри. После установки внешней и внутренней розетки ручек, установите нажимные ручки (отверстие для винтов должно быть направлено вверх), а затем затяните винты.
(* При установке обеих розеток ручек убедитесь, что стрелки, указывающие направление движения, необходимого для открытия двери, нажимных ручек, были направленны вверх) - Установите внешнюю часть поворотника с цилиндровым механизмом в отверстие, пропустите ее через корпус замка и соедините с внутренней частью. Затем закрепите механизм поворотника винтами.
- Установите ответную планку в дверной коробке и убедитесь, что защелка и ригель могут свободно входить и выходить.
- Проверка работы замка после установки: нажмите и потяните нажимные ручки, нажмите на наклонную плоскость защелки. Если защелка легко срабатывает, установка завершена. Если нет, пожалуйста, разберите и соберите замок заново.
