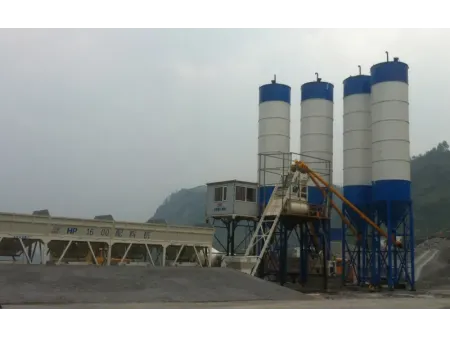

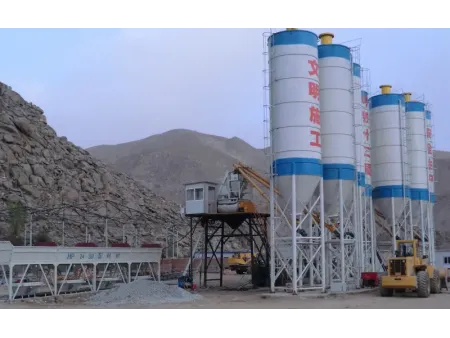

Стационарный бетонный завод
Серия HZS-Z
Компактный бетонный завод, оснащенный двухвальным бетоносмесителем принудительного действия и скиповой системой подачи, применяется для небольших площадок и городских строительных проектов.
- Производительность 35–75 м³/ч
- Компоновка установки компактный стационарный бетонный завод со скиповой подачей.
Стационарный бетонный завод представляет собой высокоэффективное комбинированное решение, включающее двухвальный бетоносмеситель принудительного действия JS-AH со скиповым подъемником и высокоточный дозатор заполнителей серии HP. Установка рассчитана на гибкую настройку и поддерживает как суммарное, так и раздельное взвешивание заполнителей, цемента, минеральных добавок, воды и химических добавок.
Централизованная система управления контролирует весь цикл смешивания, обеспечивая полностью автоматическую работу. Для более гибкого управления предусмотрено удобное переключение между автоматическим и полуавтоматическим режимами.
Конструкция и характеристики
Вся установка выполнена в модульной конструкции, что упрощает ее транспортировку и монтаж.
- Смеситель оснащается двухвальным бетоносмесителем принудительного действия JS-AHсобственной разработки компании, который отличается высоким качеством смешивания, высокой стабильностью и удобством обслуживания.
- Дозатор заполнителей использует систему HP, поддерживающую суммарное или раздельное взвешивание, обеспечивая стабильное дозирование, высокую точность и быструю аккуратную выгрузку.
- Система взвешивания оснащается высококачественными высокоточными датчиками для точного измерения. Дисковые затворы и пневматические компоненты премиального уровня обеспечивают быстрый отклик, надежное уплотнение и высокую эксплуатационную надежность.
- Порошковый шнековый конвейер оснащается карданным соединением, что делает монтаж и обслуживание более удобными.
Данный бетонный завод отличается компактной конструкцией, небольшой занимаемой площадью, экономичностью, стабильной и надежной работой, а также удобством обслуживания. В основном он используется на небольших строительных площадках и на предприятиях по выпуску сборных железобетонных изделий.
Технические параметры
| Параметр | | | |
| Теоретическая производительность (м³/ч) | 35 | 50 | 75 |
| Модель смесителя | JS750AH | JS1000AH | JS1500AH |
| Мощность двигателя смесителя (кВт) | 30 | 37 | 45 |
| Объем загрузки (л) | 1125 | 1500 | 2250 |
| Объем выгрузки (л) | 750 | 1000 | 1500 |
| Макс. размер заполнителя (щебень/галька), мм | 60/80 | 60/80 | 60/80 |
| Мощность двигателя подъемника (кВт) | 7,5 | 11 | 18,5 |
| Способ подачи | Скиповый подъемник | Скиповый подъемник | Скиповый подъемник |
| Модель шнекового конвейера | LSY219 | LSY219 | LSY273/LSY219 |
| Модель дозатора заполнителей | HP1200 | HP1600 | HP2400 |
| Точность дозирования заполнителей | ±2% | ±2% | ±2% |
| Точность дозирования цемента | ±1% | ±1% | ±1% |
| Точность дозирования минеральных добавок | ±1% | ±1% | ±1% |
| Точность дозирования воды | ±1% | ±1% | ±1% |
| Точность дозирования химических добавок | ±1% | ±1% | ±1% |
| Ориентировочная суммарная мощность (без шнекового конвейера), кВт | 60 | 75 | 95 |
Схема технологического процесса
Основные узлы
Бетоносмеситель
Двухвальный бетоносмеситель принудительного действия использует скиповую систему подачи с электролебедкой для загрузки материалов и пневматический затвор клапанного типа для точной выгрузки.
Дозирующий комплекс
Дозаторы заполнителей серии HP имеют модульную панельную конструкцию секций бункеров, что упрощает монтаж. Пневматическое дозирование обеспечивает быструю и точную подачу, а выгрузка на ленту — чистую и быструю разгрузку. Доступны варианты как с суммарным, так и с раздельным взвешиванием. Подходят для строительных площадок, заводов товарного бетона и предприятий ЖБИ.
Шнековый конвейер
Цементный шнековый конвейер выполнен в корпусе из высококачественных стальных труб. Секции соединяются фланцами. Переменный шаг винтовой лопасти обеспечивает плавную и стабильную подачу порошкообразных материалов.
Система взвешивания
Система взвешивания использует высококачественные высокоточные датчики, обеспечивающие точное измерение. Дисковые затворы и пневматические компоненты премиального уровня обеспечивают быстрое срабатывание, надежное уплотнение и высокую эксплуатационную надежность.
Реализованные проекты
Основанная в 1991 году компания JINRUI является профессиональным производителем бетонных заводов с более чем 30-летним опытом работы в отрасли. Наше оборудование — от стационарных до интегрированных бетонных заводов — применяется на объектах высокоскоростных железных дорог, мостов и аэропортов, обеспечивая надежные решения по производству бетона с учетом различных строительных циклов и условий площадки.
