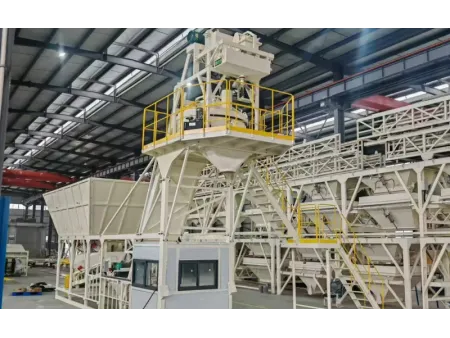

Быстромонтируемый бетонный завод
Серия HZN-K
Предварительно смонтированный по электрике и трубопроводам бетонный завод, обеспечивающий быстрый ввод в эксплуатацию в течение нескольких часов
- Производительность 35–75 м³/ч
- Компоновка установки интегрированная модульная конструкция для быстрой сборки и транспортировки
Быстромонтируемый бетонный завод выполнен по интегрированной конструктивной схеме. Все водяные, электрические и пневматические линии смонтированы на заводе-изготовителе, что позволяет быстро перевести установку в рабочее состояние на месте эксплуатации и в короткий срок ввести ее в работу. При необходимости перемещения завод может быть быстро переведен в транспортное положение, подходит для контейнерной перевозки.
Бетонный завод отличается компактной конструкцией, небольшой занимаемой площадью, быстрым монтажом и демонтажем, а также стабильной и надежной работой. Он подходит для производства обычного бетона, а также сухих, полусухих, высокоэффективных и высокопрочных бетонных смесей. Стандартные области применения включают краткосрочные строительные проекты, небольшие строительные площадки и предприятия по производству сборных железобетонных изделий.
Технические параметры
- Теоретическая производительность (м³/ч) 30
- Модель смесителяJN500AH
- Мощность двигателя смесителя (кВт)22
- Объем загрузки (л) 750
- Объем выгрузки (л)500
- Макс. размер заполнителя (мм)≤60
- Мощность двигателя подъема (кВт) 5.5
- Способ подачи Скиповый подъемник
- Модель шнекового конвейераLSY168/219
- Модель дозатора заполнителейHP800
- Точность дозирования заполнителей±2％
- Точность дозирования цемента±1％
- Точность дозирования минеральных добавок±1％
- Точность дозирования воды±1％
- Точность дозирования химических добавок±1％
- Ориентировочная суммарная мощность (без шнекового конвейера, кВт) 52
- Высота выгрузки (м) 4
Схема технологического процесса

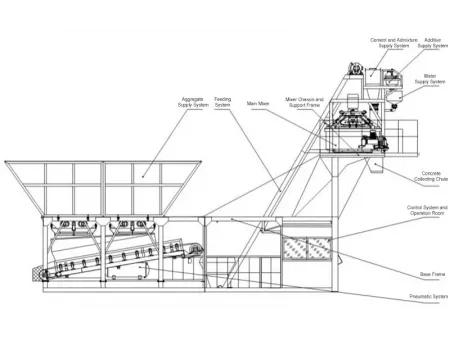

Основные узлы
Интегрированный бетонный завод включает вертикальный планетарный смеситель JN500AH со скиповой подачей и дозатор заполнителей серии HP в единую цельную установку.
Интегрированный смеситель
Встроенный планетарный смеситель серии JN-AH со скиповой подачей. Компактная вертикальная конструкция обеспечивает высокую однородность смешивания в пределах интегрированной рамы.
Компактная система дозирования
Система суммарного взвешивания серии HP напрямую интегрирована в основное шасси. Это исключает необходимость в сложных внешних ленточных конструкциях и ускоряет монтаж.
Точное взвешивание
Откалиброванные на заводе датчики и пневматические системы обеспечивают точное взвешивание (±1%). Все электрические и трубопроводные подключения предварительно выполнены для немедленного ввода в эксплуатацию.
Шнековый конвейер
Оснащен карданными шарнирами для гибкой регулировки угла установки, что позволяет адаптировать его к различным условиям площадки без существенных доработок.
Реализованные проекты
В рамках экспортного проекта в Африку бетонный завод HZN30K был поставлен с использованием контейнерной схемы транспортировки. Один комплектный завод был отгружен в одном контейнере 40HQ и одном контейнере 20GP. После прибытия на площадку завод был быстро собран, введен в эксплуатацию и запущен в работу, что значительно повысило эффективность строительных работ на объекте.
Основанная в 1991 году компания JINRUI является профессиональным производителем бетонных заводов с более чем 30-летним опытом работы в отрасли. Наше оборудование — от стационарных до интегрированных бетонных заводов — применяется на объектах высокоскоростных железных дорог, мостов и аэропортов, обеспечивая надежные решения по производству бетона с учетом различных строительных циклов и условий площадки.
