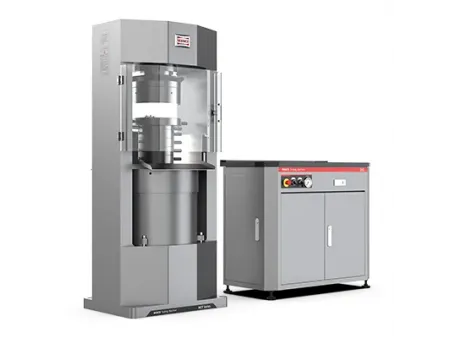

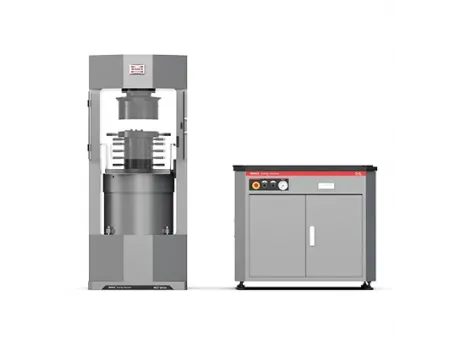

Машина для испытаний на сжатие с сервоприводом
Запрос цены
Серия HCT-E (600-3000 кН)
Данная платформа для испытаний на сжатие регулирует гидравлическое давление и скорость нагружения путем управления потоком насоса с помощью серводвигателя.
Машина для испытаний на сжатие серии HCT-E (600-3000 кН) предназначена для испытаний на прочность при сжатии образцов цемента, бетона и горных пород. С использованием соответствующих приспособлений и измерительных аксессуаров также позволяет проводить испытания на раскалывание бетона и определение статического модуля упругости.
Стандарты
CS1, ASTM C39, ASTM C109, AASHTO T22, GB/T 50081(Part 6)
Запросить расценки
Особенности
- Монолитная литая рама, оптимизированная методом конечных элементов (FEA), обеспечивает рациональное распределение нагрузок и высокую общую жесткость конструкции.
- Основной гидравлический цилиндр выполнен с двухсторонним поршнем, что гарантирует высокую надежность при многократной работе под большими нагрузками.
- Шток поршня имеет двухслойное никель-хромовое покрытие (толщиной 0.1 мм) с превосходной устойчивостью к коррозии и износу.
- Поршень и шток машины для испытаний на сжатие изготавливаются как единая кованая деталь, что увеличивает их ударопрочность и срок службы.
- Высокоточный тензодатчик колонного типа поддерживает отличную прочность, стабильность, взаимозаменяемость и повторяемость измерений, широкий диапазон допустимой перегрузки и высокую линейность.
- Защитный кожух выполнен из цельной изогнутой панели из поликарбоната, обеспечивающей полную видимость зоны испытаний и надежную защиту оператора.
- Система управления машиной работает на базе нашего контроллера DTC-500 с цифровой обработкой сигналов (DSP), предлагая пользователям полностью цифровое управление, многоканальный сбор данных, точную обработку данных и удобство эксплуатации.
- Гидравлическая силовая установка оснащается картриджным логическим клапаном от компании SUN (США) для интеллектуального регулирования давления.
- Гидравлическая силовая система использует гибридную конструкцию нового поколения, вдохновленную немецкими инженерными концепциями.
- Поток гидравлической жидкости регулируется путем изменения скорости насоса с помощью серводвигателя, что обеспечивает точное перемещение цилиндра и аккуратный контроль скорости нагружения и давления.
Технические характеристики
| Модель | | | | |
| Максимальная нагрузка, кН | 600 | 1000 | 2000 | 3000 |
| Класс точности измерений | 0.5 | |||
| Погрешность измерения нагрузки | ±0.5% | |||
| Диапазон измерения нагрузки | 1%-100% от полной шкалы | |||
| Разрешение по нагрузке | 1/500 000 от полной шкалы | |||
| Расстояние между колоннами, мм | 460 | 460 | 460 | 540 |
| Макс. пространство для сжатия, мм | 310 | 310 | 310 | 310 |
| Регулировка плит | Регулировочные блоки (проставки) | |||
| Плиты сжатия, мм | ⌀300 | |||
| Ход поршня (актуатора), мм | 70 | |||
| Макс. скорость подъема актуатора, мм/мин | 90 | 90 | 105 | 65 |
| Габариты машины (Д×Ш×В), мм | 620×410×1540 | 700×530×1665 | ||
| Вес машины, кг | 2000 | 2000 | 2000 | 2500 |
| Электропитание | 3-фазное, 380В перем. тока ±10% | |||
| Потребляемая мощность, кВт | 2 | 4 | 4 | |
| Габариты гидростанции (Д×Ш×В), мм | 990×590×970 | |||
| Объем масляного бака, л | 60 | |||
