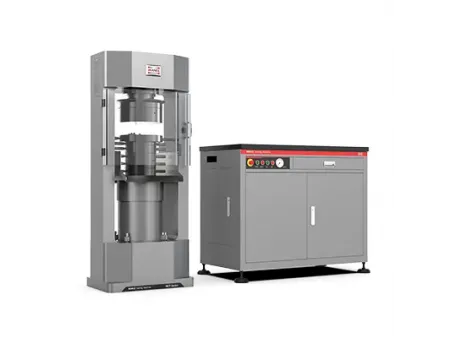

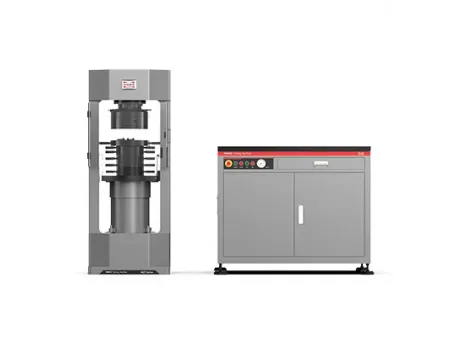

Машина для испытаний на сжатие с сервоуправлением
Запрос цены
Серия HCT-A (600-3000 кН)
Испытательная машина на сжатие серии HCT-A использует сервоклапан для замкнутого управления усилием нагрузки, перемещением и деформацией. Данная конфигурация поддерживает режимы оценки прочности на сжатие, модуля упругости и коэффициента Пуассона для образцов цемента, бетона и горных пород.
При наличии соответствующего оборудования и измерительных принадлежностей машина для испытаний на сжатие с сервоуправлением также способна выполнять испытания бетона на раскалывание и выявлять статический модуль упругости.
Стандарты
CS1, ASTM C39, ASTM C109, AASHTO T22, GB/T 50081(Part 6)
Запросить расценки
Особенности
- Монолитная литая рама, оптимизированная методом конечных элементов (FEA), обеспечивает рациональное распределение нагрузок и высокую общую жесткость конструкции.
- Основной гидравлический цилиндр выполнен с двухсторонним поршнем, что гарантирует высокую надежность при многократной работе под большими нагрузками.
- Шток поршня имеет двухслойное никель-хромовое покрытие (толщиной 0.1 мм) с превосходной устойчивостью к коррозии и износу.
- Поршень и шток машины для испытаний на сжатие изготавливаются как единая кованая деталь, что увеличивает их ударопрочность и срок службы.
- Высокоточный тензодатчик колонного типа поддерживает отличную прочность, стабильность, взаимозаменяемость и повторяемость измерений, широкий диапазон допустимой перегрузки и высокую линейность.
- Защитный кожух выполнен из цельной изогнутой панели из поликарбоната, обеспечивающей полную видимость зоны испытаний и надежную защиту оператора.
- Система управления машиной работает на базе нашего контроллера DTC-500 с цифровой обработкой сигналов (DSP), предлагая пользователям полностью цифровое управление, многоканальный сбор данных, точную обработку данных и удобство эксплуатации.
- Гидравлическая силовая установка оснащается картриджным логическим клапаном от компании SUN (США) для интеллектуального регулирования давления.
Технические характеристики
| Модель | | | | |
| Максимальная нагрузка, кН | 600 | 1000 | 2000 | 3000 |
| Класс точности измерений | 0.5 | |||
| Погрешность измерения нагрузки | ±0.5% | |||
| Диапазон измерения нагрузки | 1%-100% от полной шкалы | |||
| Разрешение по нагрузке | 1/500 000 от полной шкалы | |||
| Конструкция рамы | Монолитное литье | |||
| Расстояние между колоннами, мм | 460 | 460 | 460 | 540 |
| Макс. пространство для сжатия, мм | 310 | 310 | 310 | 310 |
| Регулировка плит | Регулировочные блоки (проставки) | |||
| Плиты сжатия, мм | ⌀300 | ⌀300 | ⌀300 | ⌀300 |
| Ход поршня (актуатора), мм | 70 | 70 | 70 | 70 |
| Макс. скорость подъема поршня (актуатора), мм/мин | 100 | 100 | 90 | 55 |
| Скорость нагружения усилием, кН/с | 0.02%-2% | |||
| Габариты машины (Д×Ш×В), мм | 620×410×1540 | 700×530×1665 | ||
| Электропитание | 380В перем. тока ±10%, 50 Гц, 3-фазное | |||
| Потребляемая мощность, кВт | 4 | 5 | ||
| Габариты гидростанции (Д×Ш×В), мм | 1150×600×920 | |||
| Объем масляного бака, л | 80 | 80 | 80 | 80 |
| Общий вес, кг | 2000 | 2000 | 2000 | 2500 |
