Барокамера для высотных испытаний

Запрос цены

Веб-сайт: http://testchamber-ru.com/4-altitude-test-chamber.html

Климатическая испытательная камера для моделирования высокогорных условий в сочетании с контролем температуры и влажности для одновременного проведения экологических испытаний

Сочетая моделирование высотных условий с точным контролем температуры и влажности, эти испытательные камеры позволяют воссоздать сложные условия окружающей среды в одном оборудовании для испытаний. Они используются для изучения реакции изделий и материалов на перепады давления и экстремальные климатические условия, которые могут возникнуть при транспортировке, хранении или эксплуатации на большой высоте.

Стандартная конфигурация

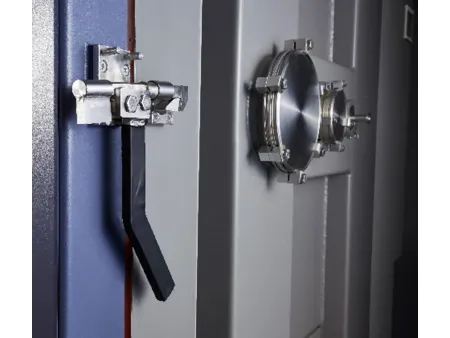

2 кабельных порта (Ø200 мм) с заглушками
Счетчик часов наработки
1 смотровое окно (многослойное утепленное стекло с подогревом)
1 силовой контроллер для подключения образца
1 коммуникационный порт RS-485
1 порт Ethernet RJ-45
USB порт

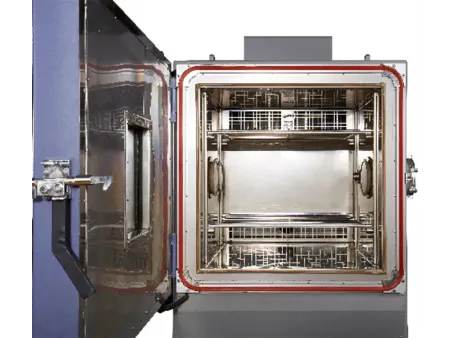

2 полки для образцов
Ручной шаровой кран (DN25)

Особенности

Одновременно воспроизводит изменения температуры, влажности и давления воздуха для создания сложных сценариев тестирования
Обеспечивает быструю декомпрессию с 75,5 кПа до 18,8 кПа менее чем за 15 секунд, включая режим взрывной декомпрессии для проведения более тщательных испытаний на безопасность

Распространенные методы испытаний

Воздействие высоких температур

Проверка работоспособности при низких температурах

Моделирование воздействия постоянной температуры и влажности

Чередующиеся температурные циклы

Комбинированные испытания на воздействие температуры и влаги

Испытания на воздействия влажности

Оценка низкого давления и комплексные испытания состояния окружающей среды

Технические характеристики

Модель			VH0400	VH0700	VH1000	VH2400	VW/T0470W	VW/T0770W	VW/T1070W	VW/T2470W	VW/T5170W	VW/T8070W	VW/T12070W
Объем камеры (м³)			0.36	0.72	1.0	2.37	0.36	0.72	1.0	2.37	5.1	8.0	12.0
Параметры	Температурный диапазон		(Температура окружающей среды 20)℃~ 160℃				-70℃～ 160℃
	Диапазон значений давления		Атмосферное давление~0.5кПа (при условии сухой испытательной площадки)
	Диапазон значений влажности		—				(25~95)% относительной влажности/(20~75℃), давление воздуха ≥54 кПа, при отсутствии активной влажности и тепловой нагрузки
	Колебания температуры		1.0℃ (при атмосферном давлении, без нагрузки) (соответствует стандарту GB/T5170.2-2008)
	Отклонение температуры		±2.0℃ (при атмосферном давлении, без нагрузки)
	Однородность температуры		2.0℃ (при атмосферном давлении, без нагрузки)
	Отклонение значений влажности (при атмосферном давлении, без нагрузки)		——				±3.0% относительной влажности (влажность >75% относительной влажности), ±5.0% относительной влажности (влажность ≤75% относительной влажности)
	Отклонение значений давления		±1 кПа (давление ≥20 кПа), ±5% (давление 2~20 кПа), ±0.1кПа (давление ≤2 кПа)
	Скорость повышения температуры (при атмосферном давлении, без нагрузки)		25℃ (температура окр. среды)→ 160℃
			≤60 мин
	Скорость падения температуры (при атмосферном давлении, без нагрузки)		——				25℃→-65℃
			——				≤65 мин		≤70 мин	≤90 мин	≤80 мин		≤90 мин
	Скорость падения давления (без нагрузки, сухая испытательная зона)		Атмосферное давление→1 кПа
			≤25 мин		≤30 мин	≤45 мин	≤25 мин		≤30 мин	≤45 мин
	Функция быстрого перепада давлений (опционально)		В течение 15 секунд, от 75.5 кПа до 18.8 кПа
	Функция испытания на взрывную декомпрессию (опционально)		В течение 0.1 секунды, от 75.5 кПа до 18.8 кПа
Внутренние размеры (мм)		Ш	600	800	1000	1300	600	800	1000	1300	1600	2000	2000
		В	750	900	1000	1300	750	900	1000	1300	2000	2000	2000
		Г	800	1000	1000	1400	800	1000	1000	1400	1600	2000	3000
Внешние размеры (без выступа) (мм)		Ш	1130	1290	1490	1790	1130	1290	1490	1790	2050	2450	2450
		В	2205	2350	2450	2750	2205	2350	2450	2750	3005	3005	3005
		Г	2370	2510	2510	2910	2370	2510	2510	2910	4850	5250	6250
Источник питания			380В (трехфазный четырехпроводный заземляющий провод)
Способ конденсации			Воздушное охлаждение				Водяное охлаждение

Рабочие характеристики основаны на эксплуатации в условиях окружающей среды от 5°C до 35°C, при относительной влажности воздуха до ≤85% и температуре охлаждающей воды не более ≤ 28°C.

Какие отрасли обычно используют барокамеры (высотная камера) для испытаний?

Камеры для высотных испытаний широко используются в таких отраслях, как производство электроники, автомобилестроение, аэрокосмическая промышленность и фармацевтика. Данный тип климатических испытательных камер помогает оценить, как работают материалы и компоненты при воздействии различных факторов окружающей среды, таких как низкое давление воздуха, экстремальные температуры и регулируемая влажность. Они особенно незаменимы для испытаний на устойчивость к высокогорным условиям или условиям транспортировки.

Чем барокамера отличается от стандартной климатической камеры тепло-холод/влажность?

В отличие от обычных камер для измерения температуры и влажности, барокамера для высотных испытаний также может имитировать пониженное атмосферное давление. Эта возможность позволяет воссоздавать условия высокогорья или низкого давления, с которыми приходится сталкиваться при воздушной транспортировке изделий. Объединение контроля давления, температуры и влажности в единой климатической испытательной системе обеспечивает более полное тестирование надежности и безопасности продукции.
