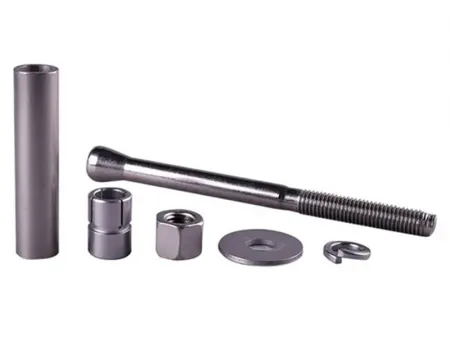

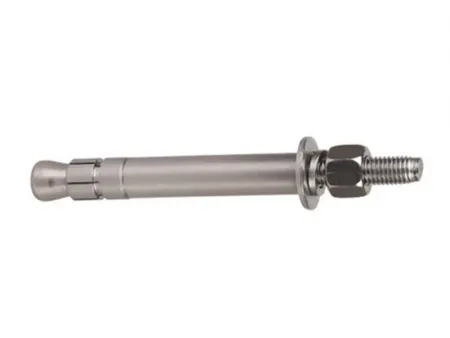

Анкер с подрезкой
Запрос цены
Механические анкеры
Анкер с подрезкой предназначен для надежного в бетоне при помощи механического зацепления без необходимости дополнительного расширения отверстия. Доступен в широком диапазоне диаметров и материалов и подходит для ответственных конструкционных применений, требующих высокой прочности на растяжение и сдвиг.
Доступные размеры и материалы
- Номинальные диаметры: M10/16, M12/18, M12/22, M16/22, M16/28, M20 / 28, M20/35, M24/38, M27 / 40, M30/44
- Варианты материалов:
Углеродистая сталь (марки 4.6–4.8)
Легированная сталь (марки 5.8–12.9)
Нержавеющая сталь (A2-50, A4-70, A4-80 и т.д.)
Титановый сплав TA2
Технические данные
Предустановленный подрезной анкер (нержавеющая сталь)
| Класс материала | Эффективная глубина анкеровки (мм) | Усилие при растяжении (кН) (номинальное/расчетное) | Нагрузка на сдвиг (кН) (номинальная/расчетная) | ||
| Растрескавшийся бетон | Цельный бетон | Растрескавшийся бетон | Цельный бетон | ||
| 304 | 70 | 7.7/6.4 | 7.7/6.4 | 3.8/3.2 | 3.8/3.2 |
| 90 | 7.7/6.4 | 7.7/6.4 | 3.8/3.2 | 3.8/3.2 | |
| 316 | 70 | 16.5/13.7 | 16.5/13.7 | 8.2/6.9 | 8.2/6.9 |
| 90 | 16.5/13.7 | 16.5/13.7 | 8.2/6.9 | 8.2/6.9 | |
| 304 | 70 | 12.2*/10.2 | 12.2*/10.2 | 6.1/51 | 61/5.1 |
| 100 | 12.2/10.2 | 12.2/10.2 | 61/51 | 61/5.1 | |
| 316 | 70 | 20.5/11.4 | 26.1*/21.8 | 131/10.9 | 131/10.9 |
| 100 | 261/21.8 | 261/21.8 | 131/10.9 | 131/10.9 | |
| 304 | 70 | 17.7/14.8 | 17.7/14.8 | 8.9/7.4 | 8.9/7.4 |
| 80 | 17.7*/14.8 | 17.7*/14.8 | 8.9/7.4 | 8.9/7.4 | |
| 100 | 17.7*/14.8 | 17.7*/14.8 | 8.9/7.4 | 8.9/7.4 | |
| 120 | 17.7*/14.8 | 17.7*/14.8 | 8.9/7.4 | 8.9/7.4 | |
| 316 | 70 | 20.5/11.4 | 28.7/15.9 | 19.0/15.8 | 19.0/15.8 |
| 80 | 25.0/13.9 | 351/19.5 | 19.0/15.8 | 19.0/15.8 | |
| 100 | 35.0/19.5 | 37.9*/31.6 | 19.0/15.8 | 19.0/15.8 | |
| 120 | 37.9*/31.6 | 37.9*/31.6 | 19.0/15.8 | 19.0/15.8 | |
| 304 | 100 | 33.0/27.5 | 33.0/27.5 | 16.5/13.7 | 16.5/13.7 |
| 130 | 33.0*/27.5 | 33.0*/27.5 | 16.5/13.7 | 16.5/13.7 | |
| 165 | 33.0*/27.5 | 33.0*/27.5 | 16.5/13.7 | 16.5/13.7 | |
| 316 | 100 | 35.0/19.4 | 49.0/27.2 | 35.3/29.4 | 35.3/29.4 |
| 130 | 51.9/28.8 | 70.7*/58.9 | 35.3/29.4 | 35.3/29.4 | |
| 165 | 70.7*/58.9 | 70.7*/58.9 | 35.3/29.4 | 35.3/29.4 | |
| 304 | 170 | 50.5*/42.9 | 50.5*/42.9 | 25.7/21.4 | 25.7/21.4 |
| 210 | 50.5*/42.9 | 50.5*/42.9 | 25.7/21.4 | 25.7/21.4 | |
| 316 | 170 | 776/43.1 | 108.6/60.3 | 55.1/45.9 | 55.1/45.9 |
| 210 | 106.5/59.2 | 110.3*/90.9 | 55.1/45.9 | 55.1/45.9 | |
| 304 | 210 | 74.0*/61.7 | 74.0*/61.7 | 37.0/30.8 | 37.0/30.8 |
| 316 | 210 | 106.5/59.2 | 1491/82.8 | 79.3/661 | 79.3/661 |
| 304 | 250 | 96.4*/80.3 | 96.4*/80.3 | 48.2/40.2 | 48.2/40.2 |
| 316 | 250 | 138.3/76.8 | 193.7/107.6 | 103.3/86.1 | 103.3/861 |
Сквозной подрезной анкер (нержавеющая сталь)
| Размер анкерного стержня | Класс материала | Эффективная глубина анкеровки (мм) | Усилие при растяжении (кН) (номинальное/расчетное) | Нагрузка на сдвиг (кН) (номинальная/расчетная) | ||
| Растрескавшийся бетон | Цельный бетон | Растрескавшийся бетон | Цельный бетон | |||
| M8 | 304 | 70 | 7.7/6.4 | 7.7/6.4 | 14.7/12.3 | 14.7/12.3 |
| 90 | 7.7/6.4 | 7.7/6.4 | 14.7/12.3 | 14.7/12.3 | ||
| 316 | 70 | 16.5/13.7 | 16.5/13.7 | 31.6/26.3 | 31.6/26.3 | |
| 90 | 16.5/13.7 | 16.5/13.7 | 31.6/26.3 | 31.6/26.3 | ||
| M10 | 304 | 70 | 12.2*/10.2 | 12.2*/10.2 | 19.0/15.8 | 19.0/15.8 |
| 100 | 12.2/10.2 | 12.2/10.2 | 16.7/13.9 | 16.7/13.9 | ||
| 316 | 70 | 20.5/11.4 | 26.1*/21.8 | 40.7/33.9 | 40.7/33.9 | |
| 100 | 261/21.8 | 261/21.8 | 35.8/29.8 | 35.8/29.8 | ||
| M12 | 304 | 70 | 17.7/14.8 | 17.7/14.8 | 23.7/19.7 | 23.7/19.7 |
| 80 | 17.7*/14.8 | 17.7*/14.8 | 23.7/19.8 | 23.7/19.8 | ||
| 100 | 17.7*/14.8 | 17.7*/14.8 | 23.7/19.8 | 23.7/19.8 | ||
| 120 | 17.7*/14.8 | 17.7*/14.8 | 23.7/19.8 | 23.7/19.8 | ||
| 316 | 70 | 20.5/11.4 | 28.7/15.9 | 50.8/42.3 | 50.8/42.3 | |
| 80 | 25.0/13.9 | 351/19.5 | 50.8/42.3 | 50.8/42.3 | ||
| 100 | 35.0/19.5 | 37.9*/31.6 | 50.8/42.3 | 50.8/42.3 | ||
| 120 | 37.9*/31.6 | 37.9*/31.6 | 50.8/42.3 | 50.8/42.3 | ||
| M16 | 304 | 100 | 33.0/27.5 | 33.0/27.5 | 35.3/29.4 | 35.3/29.4 |
| 130 | 33.0*/27.5 | 33.0*/27.5 | 35.3/29.4 | 35.3/29.4 | ||
| 165 | 33.0*/27.5 | 33.0*/27.5 | 35.3/29.4 | 35.3/29.4 | ||
| 316 | 100 | 35.0/19.4 | 49.0/27.2 | 75.6/63.0 | 75.6/63.0 | |
| 130 | 51.9/28.8 | 70.7*/58.9 | 75.6/63.0 | 75.6/63.0 | ||
| 165 | 70.7*/58.9 | 70.7*/58.9 | 75.6/63.0 | 75.6/63.0 | ||
| M20 | 304 | 170 | 50.5*/42.9 | 50.5*/42.9 | 93.7/78.1 | 93.7/78.1 |
| 210 | 50.5*/42.9 | 50.5*/42.9 | 93.7/78.1 | 93.7/781 | ||
| 316 | 170 | 77.6/43.1 | 108.6/60.3 | 200.8/167.3 | 200.8/167.3 | |
| 210 | 106.5/59.2 | 110.3*/90.9 | 200.8/167.3 | 200.8/167.3 | ||
| M24 M27 | 304 | 210 | 74.0*/61.7 | 74.0*/61.7 | 108.5/90.4 | 108.5/90.4 |
| 316 | 210 | 106.5/59.2 | 149.1/82.8 | 232.6/193.9 | 232.6/193.9 | |
| 304 | 250 | 96.4*/80.3 | 96.4*/80.3 | 120.1/100.0 | 120.1/100.0 | |
| 316 | 250 | 138.3/76.8 | 193.7/107.6 | 257.2/214.3 | 257.2/214.3 | |
Особенности
- Не требует дополнительного сверления, что существенно сокращает время монтажа
- Превосходная прочность и свариваемость, подходит для работы в условиях высоких температур.
- Низкое напряжение при растяжении и совместимость с различными бетонными основаниями
- Выпускается из различных материалов и с антикоррозийной отделкой в соответствии с различными условиями эксплуатации
- Специально разработанный фиксирующий механизм обеспечивает надежную работу при растяжении и сдвиге
- Простая конструкция с высокой сейсмостойкостью, термостойкостью и стойкостью к истиранию
Результаты проведенных испытаний
Наши анкеры проходят всесторонние механические испытания, чтобы убедиться в их надежности и долговечности в самых разных условиях эксплуатации. Приведенные ниже отчеты подтверждают их эффективность и соответствие отраслевым стандартам:
- Отчет о сейсмостойкости
- Отчет о огнестойкости (120 минут)
- Протокол испытаний на прочность при растяжении и сдвиге
- Отчет о горячем цинковании
- Отчет об усталостной стойкости (2 миллиона циклов)
- Отчет о толщине цинкового покрытия
