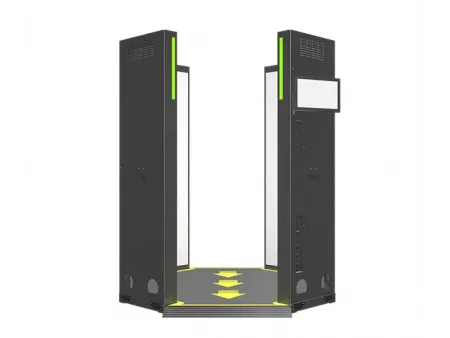

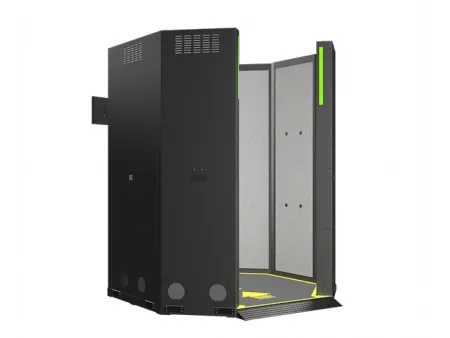

Досмотровый сканер миллиметрового диапазона (проходного типа)
Миллиметровый волновой сканер для досмотра человека HBS-1310
Сканер для досмотра человека, использующий миллиметровые волны для обнаружения скрытых под одеждой предметов с пропускной способностью до 1200 человек/час
Проходной радиоволновой сканер разработан специально для мест с высоким пассажиропотоком, требующих быстрой и бесконтактной процедуры досмотра. Использует активную технологию визуализации миллиметровых волн в реальном времени и искусственный интеллект (ИИ), позволяя осуществлять 360° сканирование всего тела человека для быстрого определения местоположения запрещенных предметов. Все полученные данные досмотровый сканер миллиметрового диапазона отображает в виде удобного трехмерного голографического изображения.
В систему контроля безопасности HBS-1310 встроена технология модульного цифрового формирования диаграммы направленности, что упрощает монтаж на объекте и позволяет обойтись без сложной ручной калибровки.
Габариты
- Размер одного модуля (Ш×Д×В) 1500×425×1800 мм
- Размер полной системы(Ш×Д×В) 1500×1500×1800 мм
- Масса оборудования450 кг
Технические параметры
- Набор основных микросхем (чипсет)Собственная разработка (радиочастотный и обрабатывающий чипсет)
- Принцип работыАктивная миллиметроволновая визуализация
- Антенная решетка системы формирования изображенияМногоугловая антенная решетка
- Время сканирования<15 мс
- Пространственное разрешение10 мм
- Линейное разрешение5 мм
- Частота кадров изображения10 кадров/с
Рабочие параметры
- Пропускная способность1200 человек/час
- Рабочее напряжение200-240В, 50/60 Гц
- Ток безопасности10А
- Номинальная потребляемая мощность1500Вт
- Потребление мощности в режиме ожидания500Вт
- Температура рабочего пространства0-40°C
- Влажность рабочего пространства<90%, без конденсации
Международный аэропорт Урумчи Тяньшань
15-е национальные игры Китая
Проходной досмотровый сканер миллиметрового диапазона подходит для контроля безопасности на входах в метро и железнодорожных станциях, в больницах, на объектах таможенного и пограничного контроля, массовых мероприятиях и других объектах с высоким пассажиропотоком, требующих эффективного бесконтактного досмотра.
- Крупные мероприятия
- Станции метро
- Аэропорты
- Таможенный и пограничный контроль
- Больницы
- Железнодорожные станции
- Места специального назначения
- Огнестрельное оружие
- Ножи с длиной лезвия более 9 см
- Жидкости в бутылках объемом более 100 мл
- Керамические ножи с длиной лезвия более 9 см
- Легковоспламеняющиеся или взрывоопасные жидкости объемом более 100 мл, такие как бензин
- Топоры
- Поточный досмотр
Система не требует остановки людей, позволяя им легко проходить в обычном темпе. - Высокая точность обнаружения
Сканер использует миллиметровые волновые чипы серии N, разработанные Microcreative, для определения запрещенных предметов и визуализации их точного местоположения. - Эффективность при большом потоке людей
Бесконтактный досмотр без остановок для большого потока людей – до 1200 человек/час. - Трехмерная проверка
Активная приемопередающая решетка миллиметровых волн сканирует все тело на 360°, без слепых зон. - Интеллектуальная идентификация угроз
Система микроволнового обнаружения работает в паре с ИИ для точного определения местоположения найденных предметов, четко отображая результаты в виде трехмерного изображения. - Быстрая установка
Модульная конструкция позволяет быстро выполнять монтаж досмотрового сканера без необходимости дополнительной калибровки.
Преимущества перед сканерами безопасности на терагерцовых волнах (терагерцовый сканер)
| Параметр сравнения | ||
| Проходной досмотровый сканер миллиметрового диапазона HBS-1310 | Сканер безопасности на терагерцовых волнах | |
| Тип прохода | Проходной (открытый проход) | Полузакрытый проход |
| Пространственное разрешение | 10 мм | 25 мм |
| Частота кадров изображения | 10 кадров/с | 10 кадров/с |
| Рабочая температура | От 0°C до 40°C | От 0°C до 35°C |
| Пропускная способность | 1 200 человек/час | 1 200 человек/час |
| Занимаемая площадь | Малая | Большая |
| Потребляемая мощность | 1500 Вт | 4000 Вт |
| Отображаемое изображение | 360° изображение всего тела | 2D изображение |
Преимущества перед арочными металлодетекторами
| Параметр сравнения | ||
| Проходной досмотровый сканер миллиметрового диапазона HBS-1310 | Арочный металлодетектор | |
| Типы обнаруживаемых запрещенных предметов | Жидкости, металлы, полупроводники, пластики, гели, керамика, композитные материалы и др. | Только металлы |
| Определение местоположения предмета | Автоматическое обнаружение с точным указанием местоположения | Невозможно указывать местоположение |
| Идентификация предметов | Идентификация объекта на основе глубокого машинного обучения | Не поддерживает |
| Отображение изображения | Поддерживает | Не поддерживает |
| Интеграция данных/связь | Поддерживает | Не поддерживает |
- Активная приемопередающая антенная решетка миллиметрового диапазона
- Дисплей
- ISO 9001
- ISO26262
