Описание

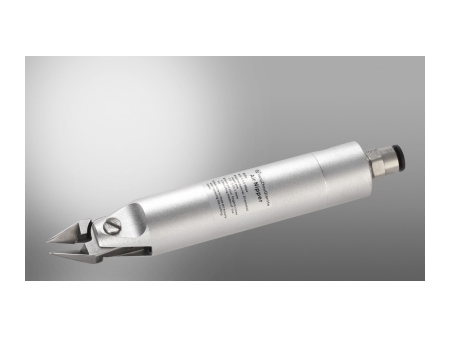

Пневматический цилиндр должен подходить к резцам пневматических клещей. Данный инструмент используется для выполнения автоматической обрезки по завершении намотки. Пневматические клещи используются для обрезки эмалированной медной проволоки, контактных ножек трансформатора, пластмасс и пр.
Поверхность пневматических клещей укреплена, что предотвращает возникновение царапин, обеспечивая более длительный срок службы. Например, резьбовое отверстие корпуса пневматических клещей довольно короткое, однако благодаря высокой твердости резьба не подвергается повреждениям в процессе установки.
Модели пневматических цилиндров на выбор
Пневматический цилиндр CS10 | Размер (мм) | Вес(г) |
| A | B | C | D | E | F | G | H | I | J | M | N |
| 100 | 20 | 7 | 18 | 40 | 16 | 23 | 18 | M3 | 15 | 17 | 7 | 80 |
Пневматичес кий цилиндр C20 | Размер (мм) | Вес(г) |
| A | B | C | D | E | F | G | H | I | J | K | L | M | N | O | P |
| 77.5 | 23.5 | 5 | 22.5 | 30 | 19 | 15 | 23 | φ4 | 13.5 | 25 | 20 | 19 | 7 | M3 | 4 | 76 |
Пневматический цилиндр C25 | Размер (мм) | Вес(г) |
| A | B | C | D | E | F | G | H | I | J | K | L | M | N | O | P |
| 99 | 20 | 7 | 23 | 20 | 16 | 14 | 19.5 | M3 | 18 | 3 | 11 | 20 | 7 | M3 | 24 | 70 |
Пневматический цилиндр C30 | Размер (мм) | Вес(г) |
| A | B | C | D | F | G | H | M | N |
| 153 | 25 | 5.5 | 97 | 18 | 24 | 28 | 13.1 | 7 | 98 |
Пневматический цилиндр C40 | Размер (мм) | Вес(г) |
| A | B | C | D | G | I | M | N |
| 115 | 24 | 7 | 89 | 18 | M3 | 14.5 | 7 | 76 |
Пневматический цилиндр C45 | Размер (мм) | Вес(г) |
| A | B | C | D | E | F | G | H | I | J | K | M | N | O | P |
| 129 | 45 | 9 | 41 | 40 | 36 | 30 | 44 | M5 | 36 | 40 | 26 | 12 | M4 | 24 | 412 |
Пневматический цилиндр C50 | Размер (мм) | Вес(г) |
| A | B | C | D | G | I | M | N |
| 99 | 20 | 7 | 82 | 14 | M3 | 14 | 7 | 48 |
Пневматический цилиндр CS5 | Размер (мм) | Вес(г) |
| A | B | C | D | E | F | K | M | N | P |
| 38.5 | 39 | 9 | 25 | 3 | 8 | 13 | 25 | 19 | 2.4 | 144 |
Ручной пневматический цилиндр TS-5 Таблица адаптации стандартов
Корпуса пневматических клещей (пневматические цилиндры) различных моделей могут сочетаться с различными моделями резцов пневматических клещей. Резцы пневматических клещей изготавливаются из специальной вольфрамовой стали. Перегрузки при использовании не допустимы.
| Тип пневматических клещей | Адаптивная спецификация резцов | Режущая способность（Φмм） | |
| Медный провод | Железная проволока | Мягкая проволока |
| CS10 | Серии WIS-A,B,D,F,G;WLS/WCS | 0.02-1.0 | 0.02-0.50 | 0.02-2.0 | |
| C20 | Серии WIS-A,B,D,F,G;WLS/WCS | 0.02-1.0 | 0.02-0.50 | 0.02-2.0 | |
| C30 | Серии WIS-A,B,D,F,G;WLS/WCS | 0.02-1.0 | 0.02-0.50 | 0.02-2.0 | |
| C40 | Серии WIS-A,B,D,F,G;WLS/WCS | 0.02-1.0 | 0.02-0.50 | 0.02-2.0 | |
| C25 | WIS-E | 0.02-1.0 | 0.02-0.5 | 0.02-2.0 | |
| C50 | WIS-E2 | 0.02-1.0 | 0.02-0.5 | 0.02-2.0 | |
| CS-5 | -- | 0.02-0.5 | -- | -- | |
| C45 | Серии WIB （A,B,C） | 0.10-2.5 | 0.1-1.5 | 0.1-3.0 | |
| C30F | Серии WIS-A,B,D,F,G;WLS/WCS | 0.02-1.3 | 0.02-0.8 | 0.02-2.5 | |
| Ручной пневматический цилиндр TS-5 | Серии WIS-A,B,D,F,G;WLS/WCS | 0.02-1.0 | 0.02-0.50 | 0.02-2.0 | |
