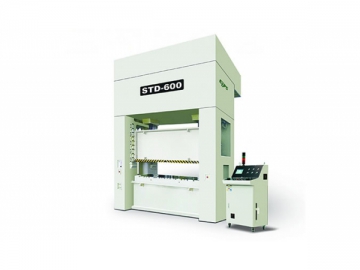

Прямосторонние двухкривошипные прессы (400-1200 тонн)
Штамповочные прессы высокой мощности | Формовка листового металла большого размера | Двухкривошипные прессы с усилием 400 - 1200 тонн
Прямосторонние двухкривошипные прессы серии STD обладают широкой рабочей поверхностью, что позволяет их использовать для формовки листового металла большого размера. Данные металлообрабатывающие станки обладают очень высокой производственной мощностью, от 400 до 1200 тонн. Данные штамповочные прессы используются для производства деталей для мотоциклов, велосипедов и бытовой техники.
1. Длинные направляющие и восьмиугольные клинья ползуна гарантируют точность работы.
2. Штамповочные прессы этой серии оснащены гидравлической защитой от перегруза и системой аварийной остановки в случает перегруза .
3. Управление ПЛК позволяет осуществлять резкую остановку машины, сдвиг, одинарную операцию и серийное производство.
4. Пневматическая фрикционная муфта сцепления не производит шума, характеризуется высоким моментом сцепления, небольшим углом торможения и удобством в обслуживании.
5. Конструкция закрытого типа, включая балки, опорные колонны и основание соединена при помощи 4 распорных болтов, что обеспечивает высокую жесткость и стабильность (400-600) .
1. Двигатель переменных скоростей
2. Гидравлическое устройство защиты от перегруза
3. Электрическое устройство регулировки ползуна
4. Отдельный шкаф электродистанционного управления
5. Передвижной рабочий стол
6. Индикатор высоты штампа (ед.и.: 0,1 мм)
7. Электрическое устройство смазки
8. Силовая розетка
9. Устройство защиты от перебега
10. Схема обнаружения отсутствия подачи
11. Накопительный счетчик (6-ти значный)
12. Устройство подачи воздуха 1/2 "первичная цепь"
13. Соединитель с источником воздуха 1/2 "вторичная цепь"
1. Подушка матрицы
2.Устройство безопасности на фотоэлементе
3.Устройство выталкивания ползуна
4.Аварийная остановка и плавкий предохранитель
5.Антивибрационное устройство
6.Подсветка штампа
7.Устройство для быстрой смены штампов
8.Тележка
9.Частотный преобразователь
10. Автоматическая система подачи
| Наименование | Ед . и. | STD -400 | STD-500 | STD-600 | STD-800 | STD-1000 | STD-1200 | ||||||
| Модель | 5 | H | S | H | S | H | S | H | S | H | 5 | H | |
| Усилие | тонн | 400 | 500 | 600 | 800 | 1000 | 1200 | ||||||
| Точка максимального усилия | мм | 13 | 7 | 13 | 7 | 13 | 9 | 13 | 9 | 13 | 9 | 13 | 9 |
| Ход | мм | 400 | 300 | 400 | 300 | 400 | 300 | 400 | 300 | 400 | 300 | 400 | 300 |
| Скорость | Ход/мин | 15-30 | 30-60 | 15-30 | 30-60 | 15-30 | 25-50 | 15-30 | 25-50 | 15-25 | 25-40 | 15-25 | 25-40 |
| Высота штампа | Мм | 600 | 650 | 650 | 700 | 650 | 700 | 700 | 750 | 1000 | 1050 | 1000 | 1050 |
| Регулировка ползуна | Мм | 150 | 200 | 200 | 250 | 250 | 250 | ||||||
| Площадь ползуна | Мм | 2800×1300 | 3100×1400 | 3600×1400 | 3800×1600 | 4600×1800 | 5000×1800 | ||||||
| Площадьподштамповочнойплиты | Мм | 2800×1400 | 3100×1500 | 3600×1500 | 3800×1600 | 4600×1800 | 5000×1800 | ||||||
| Размеры отверстия в станине | Мм | 850×600 | 950×650 | 1000×700 | 1100×800 | 1200×900 | 1200×900 | ||||||
| Усилие подушки матрицы | тонн | 60 | 70 | 80 | 80 | 80 | 80 | ||||||
