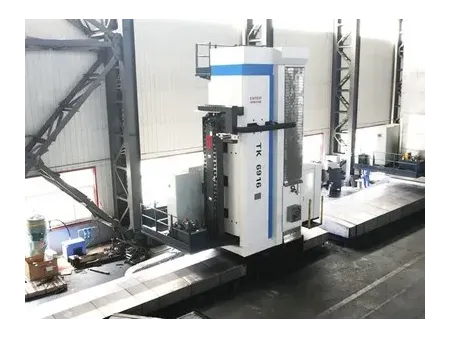

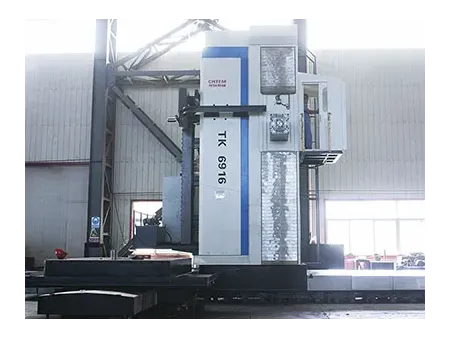

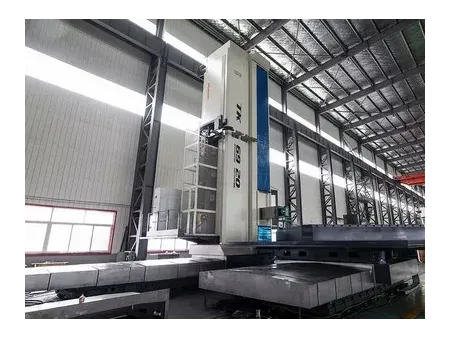

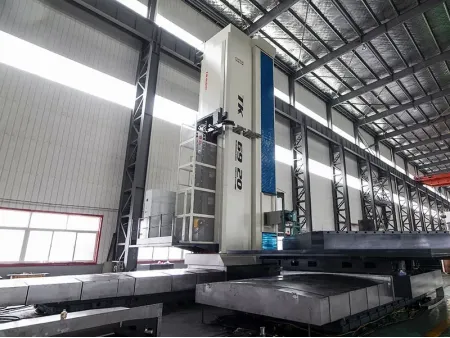

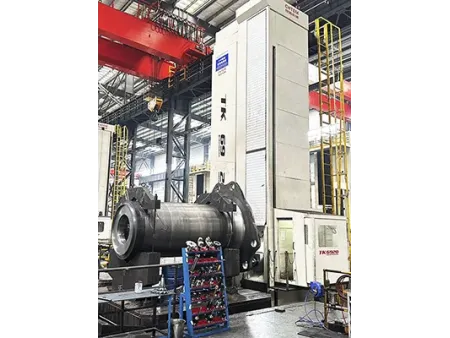

Станина станка изготавливается путем литья из смоляного песка и дерева. Прочная структура гарантирует общую устойчивость станка и плавное движение колонны. Высококачественные импортные шлифованные стойки с твердыми зубьями, приводимые в движения двумя предварительно нагруженными шестернями обеспечивают точность перемещения по оси Х.

Направляющая скольжения изготовлена из высококачественного чугуна (литье в формы из смолы и песка, литье в деревянные формы). Она соединяется со станиной посредством двух широких направляющих, одна из которых основная направляющая, а две другие вспомогательные. Это обеспечивает устойчивость и линейность движения колонны.

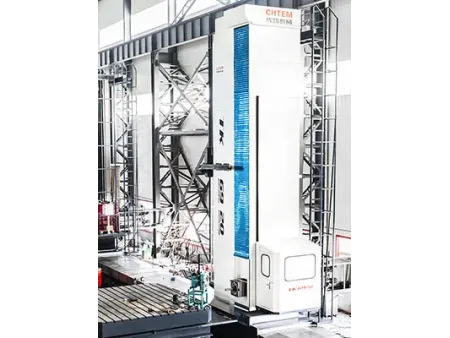

Двухслойная структура колонны изготовлена из литого железа высокого качества, что гарантирует исключительную надежность движения шпиндельной бабки. Колонна станка неподвижно закреплена. По направляющим колонны перемещается шпиндельная бабка, несущая шпиндель с инструментом. Встроенные в колонну направляющие противовеса обеспечивают плавное и стабильное перемещение противовеса, что повышает точность работы станка. Предварительно нагруженные прецизионные шариковые винты с двумя гайками, приводимые в действие серводвигателями, управляют вертикальным перемещением шпиндельной бабки по двум направляющим рельсам заземления.

Основные компоненты шпинделя размещены в коробчатой конструкции, отлитой из высококачественной смолы, песка и дерева.

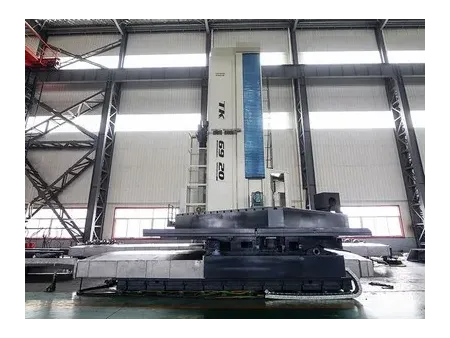

Обеспечивает точное перемещение под любым углом. Вращающаяся ось использует двурядные цилиндрические валы с устройством центрального разгружения на верхней части. Вращающийся механизм подачи оснащен серводвигателями переменного тока. Они приводят в движение большой зубчатый венец через редуктор с компенсацией люфта и двойные шестерни, которые автоматически устраняют зазоры в передаче, обеспечивая высокую точность. Гидравлический плавающий зажим гарантирует надежность и стабильную толщину пленки в процессе обработки.

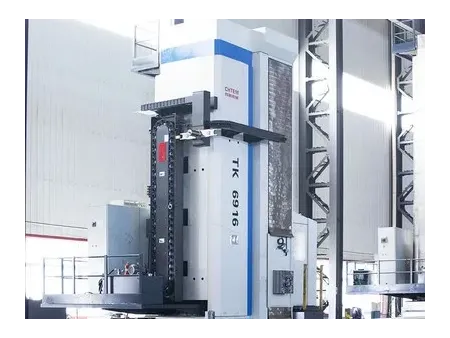

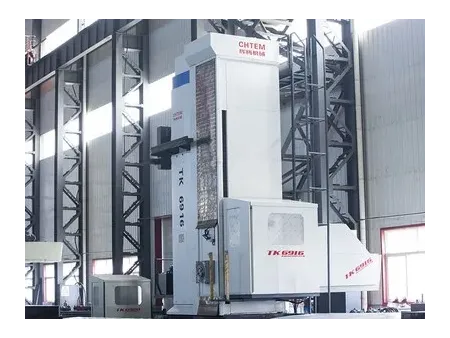

Кабина оператора выполняет синхронное перемещение вместе с шпиндельной бабкой, а также вмещает блок управления для удобства эксплуатации.

Гидравлический пропорциональный клапан расположен в верхней части шпиндельной бабки для компенсации точности позиционирования поперечного перемещения квадратного ползуна. Система эффективно предотвращает и автоматически компенсирует любое провисание квадратного ползуна при его выдвижении. Предварительно нагруженный шариковый винт с двойной гайкой, установленный непосредственно под корпусом шпиндельной бабки, приводит в движение квадратный ползун.

Квадратная рама изготовлена из высокопрочного чугуна QT60-3 с использованием методов литья из полимерного песка и деревянных форм. Габаритное поперечное сечение обеспечивает прочность квадратного ползуна. Верхняя часть квадратного ползуна оснащена гидравлическими стяжными стержнями, управляемыми пропорциональным клапаном, эффективно предотвращающими провисание и деформацию квадратного ползуна при выдвижении. Внутри, квадратного ползуна имеется фрезерный шпиндель и подвижный расточный шпиндель (расточная оправка).

Станок оснащена двумя независимыми гидравлическими системами. Небольшая станция на задней части шпиндельной бабки управляет механизмом зажима инструмента шпинделя и переключением передач главного привода. Более крупная станция, обычно в основании станка, подает статическое масло под давлением, смазочное масло и масло для охлаждения шпинделя для всех осей. Масло из всей гидравлической системы станка циркулирует в замкнутом контуре, возвращаясь в бак главной гидравлической станции.
