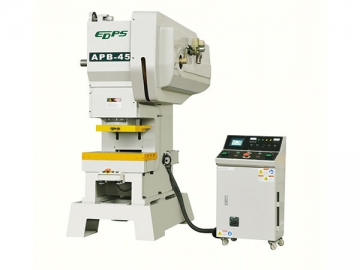

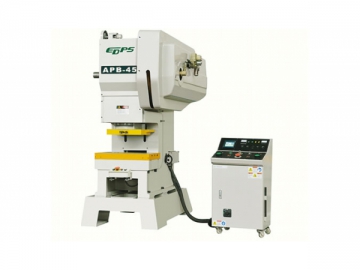

Штамповочные прессы (25-45 тонн)
Высокоскоростные прессы | Прецизионная штамповка деталей малого размера | Штамповочные прессы производительностью 25 - 45 тонн
Эта серия механических прессов представлена двумя моделями, с производительностью на 25 тонн и на 45 тонн. Точность этой серии прессов составляет 1 класс по стандарту GB (JIS) и предназначена для штамповки деталей малого и среднего размера, а также других процедур механической обработки.
Корпус данного штамповочного пресса с роторным двигателем изготовлен из легированного чугуна. Станина подвергнута специальной тепловой обработке, благодаря чему сведены к минимуму все внутренние напряжения металла, повышается прочность и надежность конструкции.
Ползун изготовлен по выверенным технологиям, что обеспечивает стабильность и точность производственных операций.
Приводной диск этого штамповочного пресса на С-образной станине оснащен автоматической смазочной системой и централизованным контролем, что позволяет осуществлять управление в режиме реального времени и самозащиту.
Использование муфты сцепления/тормоза высокой чувствительности и дуплексного магнитного клапана обеспечивает точность и безопасность работы штамповочного пресса.
Электрическая цепь соответствует европейским стандартам.
Структура штамповочного пресса позволяет осуществлять автоматическое производство, снижать стоимость эксплуатации и повышать эффективность производства.
1. Устройство отсоединения штампов
2. Устройство подачи воздуха
3. Электрическое устройство смазки
4. Ручной прибор регулировки ползуна
5. Счетчик
6. Контроллер ПЛК
7. Устройство уравновешивания ползуна и матрицы
8. Переключатель кулачкового типа
9. Индикатор угла поворота кривошипа
10. Устройство соединения с источником воздуха
1. Основание для снижения вибраций
2. Частотный преобразователь
3. Устройство для подсветки штампа
4. Счетчик с предварительной установкой
5. Устройство подачи
6. Устройство обнаружения отсутствия подачи
7. Электронная камера с монитором
8. Система контроля PAC100

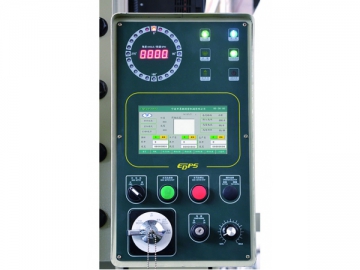

9. Система управления "человек-машина"
| Наименование | Ед . и . | APB-25 | APB-45 |
| Усилие | Тонн | 25 | 45 |
| Ход поршня | мм | 30 | 30 |
| Высота штампа | мм | 200 | 240 |
| Скорость | Ход/мин | 200-400 | 200-400 |
| Регулировка ползуна | мм | 50 | 75 |
| Площадь ползуна | мм | 300x245x50 | 460x340x70 |

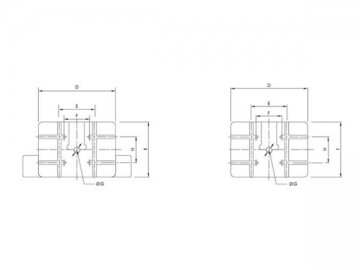

| Площадь подштамповочной плиты | мм | 530X310X70 | 720X460X80 |
| Отверстие станины (LRxFB) | мм | 300x160 | 360x200 |
| Главный двигатель | кВт | VS2.2X4 | VS5.5X4 |
| Макс . вес верхнего штампа | Кг | 30 | 150 |
| Размеры пресса | Мм | 1100x760x1800 | 1700x1000x2400 |
| Вес пресса | тонн | 1.8 | 3.7 |
| Класс точности | 1 класс GB(JIS) | 1 класс GB(JIS) |
