Особенности - Прецизионный штамповочный пресс APH с усилием 30-300 тонн изготовлен из высокопрочного чугуна со шаровидным графитом. Точность и надежность пресса повышается благодаря технологии устранения внутреннего напряжения.
- Мы используем метод конечно-элементного анализа в процессе разработки и анализа прочности конструкции и суммарной деформации.
- Трёхсекционная конструкция пресса интегрирована для обеспечения стабильности штамповочного пресса. Гидравлическое давление используется для снижения уровня деформации и вибрации.
- Динамическая балансировка используется для уменьшения шума и вибрации при работе на высокой скорости, таким образом значительно продлевает срок службы штампов.
- Коленчатый вал изготовлен из медного сплава, производимого компанией China Molybdenum и измельченного после нагревания импортированными станками из Италии.
- Сцепление и тормоз обладают высокой чувствительностью, что делает эксплуатацию безопасной и оперативной.
- Встроенные системы принудительной циркуляции масла, устройство регулировки температуры масла и система смазки и охлаждения предназначены для предотвращения тепловой деформации, обеспечения точности заготовки и продления срока службы.
Технические характеристики | Название | Ед.изм | APH-30 |
| Усилие | Тонн | 30 |
| Ход поршня | мм | 30 | 25 | 20 |
| Количество ходов в минуту | s.p.m | 200-900 | 200-1000 | 200-1200 |
| Размерподштамповойплиты | мм | 600x450 |
| Подающееотверстие | мм | 400x100 |
| Площадь ползуна | мм | 600x320 |
| Регулировка ползуна | мм | 225-275 |
| Двигатель регулировки ползуна | кВт | 0.4 |
| Линейная высота | мм | 120 |
| Основной двигатель | кВт | 11 |
| Название | Ед.изм | APH-45 |
| Усилие | Тонн | 45 |
| Ход поршня | мм | 30 | 25 | 20 |
| Количество ходов в минуту | s.p.m | 200-800 | 200-900 | 200-1100 |
| Размерподштамповойплиты | мм | 750x550 |
| Подающееотверстие | мм | 550x125 |
| Площадь ползуна | мм | 750x380 |
| Регулировка ползуна | мм | 240-290 |
| Двигатель регулировки ползуна | кВт | 0.4 |
| Линейная высота | мм | 135 |
| Основной двигатель | кВт | 15 |
| Название | Ед.изм | APH-60 |
| Усилие | Тонн | 60 |
| Ход поршня | мм | 30 | 25 | 20 |
| Количество ходов в минуту | s.p.m | 200-800 | 200-900 | 200-1000 |
| Размерподштамповойплиты | мм | 950x650 |
| Подающееотверстие | мм | 700x125 |
| Площадь ползуна | мм | 950x420 |
| Регулировка ползуна | мм | 300-350 |
| Двигатель регулировки ползуна | кВт | 0.4 |
| Линейная высота | мм | 160 |
| Основной двигатель | кВт | 19 |
| Название | Ед.изм | APH-80 |
| Усилие | Тонн | 80 |
| Ход поршня | мм | 30 | 25 |
| Количество ходов в минуту | s.p.m | 200-700 | 200-800 |
| Размерподштамповойплиты | мм | 1100x750 |
| Подающееотверстие | мм | 800x150 |
| Площадь ползуна | мм | 1100x500 |
| Регулировка ползуна | мм | 330-380 |
| Двигатель регулировки ползуна | кВт | 0.75 |
| Линейная высота | мм | 175 |
| Основной двигатель | кВт | 22 |
| Название | Ед.изм | APH-125 |
| Усилие | Тонн | 125 |
| Ход поршня | мм | 30 |
| Количество ходов в минуту | s.p.m | 150-700 |
| Размерподштамповойплиты | мм | 1200x850 |
| Подающееотверстие | мм | 1000x200 |
| Площадь ползуна | мм | 1200x600 |
| Регулировка ползуна | мм | 360-410 |
| Двигатель регулировки ползуна | кВт | 0.75 |
| Линейная высота | мм | 195 |
| Основной двигатель | кВт | 37 |
| Название | Ед.изм | APH-200 |
| Усилие | Тонн | 200 |
| Ход поршня | мм | 30 |
| Количество ходов в минуту | s.p.m | 150-600 |
| Размерподштамповойплиты | мм | 1700x950 |
| Подающееотверстие | мм | 1300x250 |
| Площадь ползуна | мм | 1700x700 |
| Регулировка ползуна | мм | 370-420 |
| Двигатель регулировки ползуна | кВт | 1.5 |
| Линейная высота | мм | 200 |
| Основной двигатель | кВт | 45 |
| Название | Ед.изм | APH-300 |
| Усилие | Тонн | 300 |
| Ход поршня | мм | 30 |
| Количество ходов в минуту | s.p.m | 150-400 |
| Размерподштамповойплиты | мм | 2000x1000 |
| Подающееотверстие | мм | 1520x330 |
| Площадь ползуна | мм | 2000x900 |
| Регулировка ползуна | мм | 400-450 |
| Двигатель регулировки ползуна | кВт | 2.2 |
| Линейная высота | мм | 210 |
| Основной двигатель | кВт | 50 |
Кривая производительностиСтандартная конфигурация
1. Устройство электродинамического регулирования высоты штампа
2. Цифровой счётчик высоты штампа (0.01мм)
3. Устройство определения толчка
4. 30 режимов обработки штампом
5. 3х серийный контроль "A","B","C",
6. 2 устройства определения ошибок при подаче
7. Однократное и непрерывное действие могут установить на 0º и 90º
8. Управление двигателем с двумя направлениями вращения
9. Гидравлическое блокировочное устройство для регулировки высоты штампа
10. Устройство охлаждения смазки
11.Автономная муфта и тормоз
12.Независимый электрический блок управления
13. Ящик для инструментов
14. Рабочее освещение
Дополнительная конфигурация
1. Детектор высоты штампа
2. Гидравлическое блокировочное устройство
3. Гидравлическое подъёмное устройство для штампа и рычаг штампа
4. Система быстрого зажима штампов
5. Гидравлический разматыватель с двойной головкой
6. Уравнитель и правление контуром "S"
7. Противовибрационное основание
8. Контроллер штамповки F-3SC
9. Управление инвертором главного двигателя
10. Передние и задние звуконепроницаемые двери

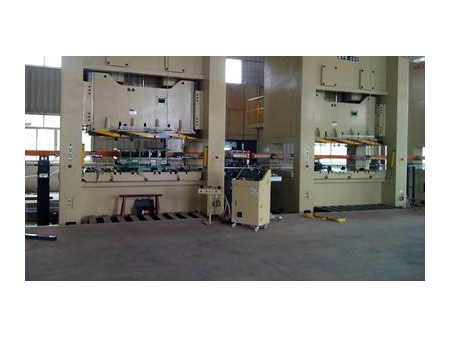

Примеры клиентов Схожая продукция
