MIL-DTL-38999, Серия II

Применение круглых разъемов

Наши круглые разъемы серии MIL-DTL-38999 II предназначены для соединения цепей сигналов, используются в различных отраслях промышленности.

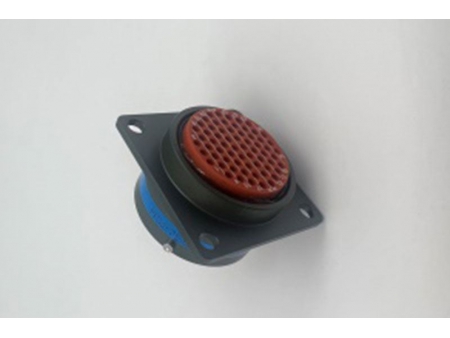

MS27508E18B35PB

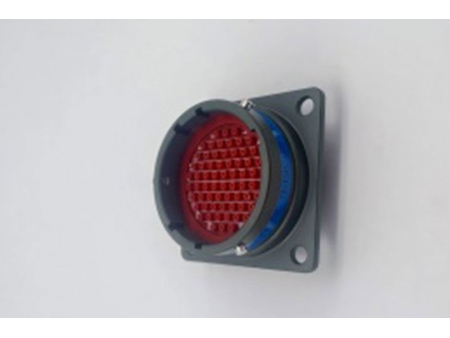

MS27484T22B35P

Общие сведения

Соответствует отраслевому стандарту серии MIL-DTL-38999 II;
Быстрое и надежное байонетное соединение;
Самый маленький размер, самый легкий вес и самая короткая длина корпуса среди моделей серии D38999;
Возможности экранирования электромагнитных/радиочастотных помех;
Съемные контакты обеспечивают легкую установку, без противоскользящего сопряжения, что упрощает соединение гнездо-штырь в труднодоступных местах.

Окружающая среда

Разъемы созданы для работы в средах с низкой и средней вибрацией, идеально подходят для приложений, где не допускается резкий ветер, песок и влажность.

Основные технические характеристики

Механические характеристики

Доступные материалы корпуса: алюминиевый сплав, нержавеющая сталь;
Варианты покрытия:
- Класс B: Кадмирование;
- Класс E: Пассивирование нержавеющей стали;
- Класс F: Химическое никелирование;
Материалы контактов: позолоченный медный сплав; доступны в конфигурациях с обжимом, пайкой и печатной платой;
Механический срок службы: 500 циклов сопряжения;
Виброустойчивость: выдерживает случайные вибрации на частотах 100–1000 Гц со спектральной плотностью мощности 1 г²/Гц;
Ударопрочность: выдерживает полусинусоиду длительностью 3мс с пиковым ускорением до 300 г.

Характеристики окружающей среды

Диапазон температур: класс B (от -65 ˚C до 175 ˚C), класс E и F (от -65 ˚C до 200 ˚C);
Результаты испытаний в солевом тумане: класс B (500 часов), класс E (1000 часов), класс F (48 часов);
Высокая влагостойкость: до 98 % относительной влажности при 40 ˚C;
Рабочая высота: до 30 480 метров.

Электрические характеристики

Сопротивление контактов и номинальный ток

№ контакта	Диаметр (мм)	Сопротивление (мОм)	Ток (А)
22D	Ø0.76	≤12	5
20#	Ø1.00	≤5	7.5
16#	Ø1.60	≤2.5	13
12#	Ø2.40	≤1.5	23

Экранирование электромагнитных помех: минимальное затухание 45 дБ в диапазоне частот от 100 МГц до 1 ГГц.

Выдерживаемое напряжение (В):

Эксплуатационная мощность	M	Ⅰ	Ⅱ
Уровень моря	1300	1800	2300
21000м	800	1000	1000

Сопротивление изоляции: ≥5000 МОм в нормальных условиях, ≥100 МОм во влажных условиях;
Непрерывность между оболочками: класс B: ≤2,5 мОм, класс F: ≤1,0 мОм, класс E: ≤50 мОм.
