MIL-C-26482, Серия II

Применение круглых разъемов

Наши разъемы MIL-C-26482 II специально разработаны для подключения сигналов цепи в различных устройствах.

Окружающая среда

Наши разъемы разработаны для использования в сложных условиях, обеспечивая бесперебойную работу. Разъемы спроектированы так, чтобы противостоять влаге, соляным брызгам, грибкам, дождю и пыли, что делает их подходящими для широкого спектра военных и гражданских применений.

Общие сведения

Соответствуют стандартам серии MIL-C-26482 II;
Байонетное соединение для быстрого и надежного соединения;
Съемные позолоченные контакты;
Высокая плотность контактов для эффективной передачи сигнала;
Защита от радиопомех для предотвращения электромагнитных помех;
Герметизация интерфейса;
Широкий спектр применения в военной и гражданской технике;

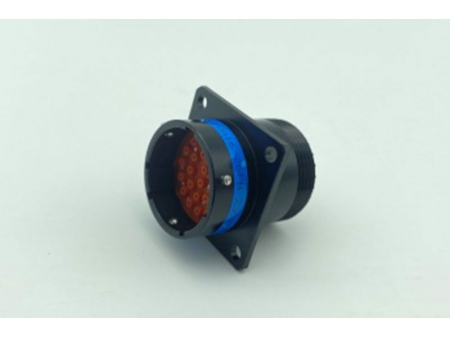

MS3470A16-26PN

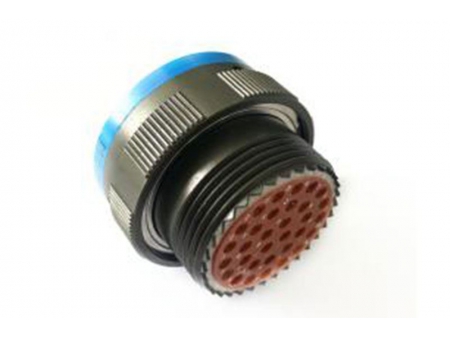

MS3476W18-32S

Основные технические характеристики

Механические характеристики

Материал корпуса: алюминиевый сплав
Варианты покрытия:
- Класс W: Кадмиевое покрытие оливково-серого цвета, проводящая оболочка
- Класс L: Химическое никелирование, токопроводящая оболочка
- Класс A: Черное анодирование, непроводящая оболочка
- Класс B: Кадмиевое оливково-серое покрытие, проводящая оболочка
- Класс S: Пассивированная нержавеющая сталь, токопроводящая оболочка
- Класс BW: Покрытие из кадмия оливково-зеленого цвета, токопроводящая оболочка
Материал изолятора: термореактивный пластик
Материал уплотнения: силиконовый каучук
Материал контактов: позолоченный медный сплав, съемные обжимные контакты
Механический срок службы: 500 циклов (250 циклов для экранированных вилок JY3475)
Ударопрочность: полусинусоидальная волна 3 мс, пиковое ускорение 300 г
Устойчивость к случайным вибрациям: диапазон частот 10–2000 Гц, спектральная плотность мощности 1,0 Г²/Гц

Электрические характеристики

Рабочее и выдерживаемое напряжение (В):

Эксплуатационная мощность	Выдерживаемое напряжение		Выдерживаемое напряжение
Эксплуатационная мощность	I	II	I	II
Уровень моря	600	1000	1500	2300
21336м	300	450	375	500

Примечание: различные схемы расположения контактов имеют разные рабочие уровни. См. верхний правый угол этикетки с расположением контактов.

Сопротивление контактов и номинальный ток:

№ контакта	Диаметр (мм)	Сопротивление (мОм)	Ток (А)
20#	Ø1.00	≤5	7.5
16#	Ø1.60	≤2.5	13
12#	Ø2.40	≤1.5	23

Сопротивление изоляции: ≥ 5000 МОм при 25°C и ≥ 500 МОм при 200°C

Характеристики окружающей среды

Рабочая температура: от -55°C до 175°C (класс W), от -55°C до 200°C (класс L, класс A, класс S)

Относительная влажность: 94±4% при 65°C

Результаты испытаний с соляным туманом:

класс W: 500 часов
класс L: 96 часов
класс: 48 часов
класс S: 1000 часов

Герметизация:

Затухание радиопомех: затухание 65–45 дБ на частотах 100–1000 МГц (JY3475)
Устойчивость к жидкостям: стойкость к авиационному топливу, холодильному маслу, смазочному маслу и другим 12 типам жидкостей (класс L)
