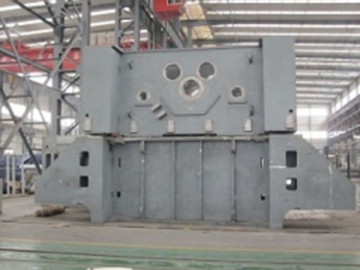

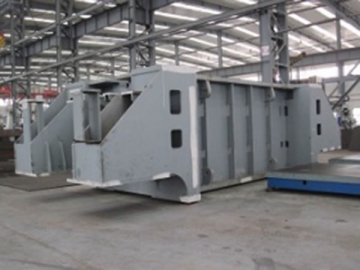

Серия конструктивных деталей TongYu в основном состоит из коробок редукторов, оснований, балок, баз ротора и рам статора.

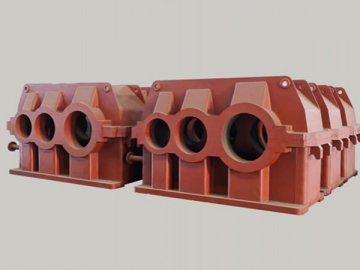

Редуктор - это независимое закрытое передаточное устройство между двигателем и турбиной. Он используется для уменьшения скорости вращения и увеличения крутящего момента. Корпус является важным компонентом редуктора. Он должен обладать достаточно большой жесткостью и прочностью, так как используется для поддержки редуктора. Для удобства установки и демонтажа некоторых деталей вала коробка разделена горизонтально на 2 части вдоль оси. Верхняя крышка и нижняя часть корпуса соединены болтами. Чтобы гарантировать жесткость коробки, мы установили ребра жесткости рядом с отверстиями подшипника.

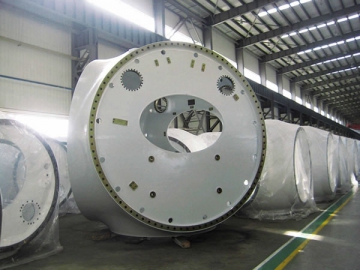

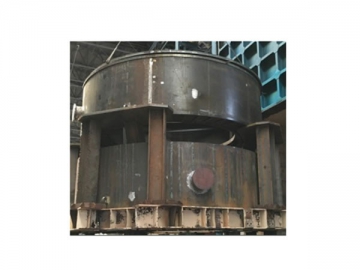

Другими типичными продуктами литья являются корпуса роторов, рамы статоров и базы роторов, такие как корпус ротора для ветряного генератора с прямым приводом мощностью 2 МВт и основание ротора для ветротурбины с прямым приводом мощностью 2,5 МВт. Корпус и основание ротора применяются для защиты ротора ветродвигателя; статорная рама используется для поддержки и защиты статора ветровой турбины. Ротор и статор являются необходимыми составляющими ветрогенератора.

Процесс производства
Резка материалов - Сборка - Сварка - Обнаружение дефектов - Отжиг - Обработка поверхности - Упаковка

Контроль качества
1. Мы осуществляем строгий контроль как для необработанных сталей, так и сварных деталей. Только соответствующие нашим стандартам материалы допускаются в производство.
2. Для предотвращения деформации и повышения качества продукции используются различные инструменты и устройства, такие как внутренние и наружные уплотнительные кольца для базы ротора
3. Для соблюдения требований неразрушающего контроля требуется строгое соблюдение техники ковки. После сварки по желанию клиента мы можем провести дефектоскопию, включая UT и MT тесты сварных швов на основе стандартов JB/T4730.3 и JB/T4730.4. Уровень качества Ⅰ.
4. Для отжига в целях снятия напряжения после сварки используются контактные печи.
5. Высокоточный токарный станок с ЧПУ используется для чистовой обработки.
6. В цехе по обработке поверхности мы выполняем покраску конструктивных деталей по запросу клиентов. Затем продукты транспортируются на упаковочную линию. Различные продукты пакуются различными способами.
