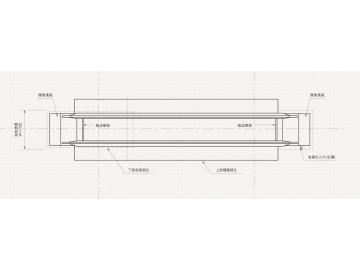

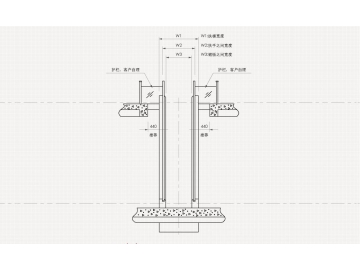

Конструктивные чертежи
Запрос цены
| Параметры | Стандартное значение | Опциональное значение | Примечания |
| Длина верхней площадки TJ ( мм ) | 2437 | 2437 ~ 5137 | Угол наклона 30°, 2 горизонтальные ступени |
| 2842 | 2842 ~ 5542 | Угол наклона 30°, 3 горизонтальные ступени | |
| 2497 | 2497 ~ 5197 | Угол наклона 35°, 2 горизонтальные ступени | |
| 2902 | 2902 ~ 5602 | Угол наклона 35°, 3 горизонтальные ступени | |
| Длина нижней площадки TK ( мм ) | 2180 | 2180 ~ 4880 | Угол наклона 30°, 2 горизонтальные ступени |
| 2585 | 2585 ~ 5285 | Угол наклона 30°, 3 горизонтальные ступени | |
| 2215 | 2215 ~ 4915 | Угол наклона 35°, 2 горизонтальные ступени | |
| 2620 | 2620 ~ 5320 | Угол наклона 35°, 3 горизонтальные ступени | |
| Глубина машинного отсека верхней зоны FJ ( мм ) | 1060 | | |
| Глубина машинного отсека нижней зоны FK ( мм ) | 1060 | | |
| Глубина машинного отсека центральной зоны ( мм ) | 918 | | Угол наклона 30° |
| 938 | | Угол наклона 35° | |
| Ширина эскалатора ( мм ) | 1550 | | Ширина поручней 1200 мм |
| 1350 | | Ширина поручней 1000 мм | |
| 1150 | | Ширина поручней 800 мм | |
| Расстояние от промежуточной опоры до конца нижней площадки LA | ( TK 250 ) ~ 11000 | | Угол наклона 30°, ширина поручней 1200 мм, присутствует промежуточная опора |
| ( TK 250 ) ~ 11400 | | Угол наклона 30°, ширина поручней 1000 мм, присутствует промежуточная опора | |
| ( TK 250 ) ~ 11700 | | Угол наклона 30°, ширина поручней 800 мм, присутствует промежуточная опора | |
| ( TK 370 ) ~ 11000 | | Угол наклона 35°, ширина поручней 1200 мм, присутствует промежуточная опора | |
| ( TK 370 ) ~ 11400 | | Угол наклона 35°, ширина поручней 1000 мм, присутствует промежуточная опора | |
| ( TK 370 ) ~ 11700 | | Угол наклона 35°, ширина поручней 800 мм, присутствует промежуточная опора | |
| Расстояние от промежуточной опоры до конца верхней площадки LB | ( TJ 240 ) ~ 11000 | | Угол наклона 30°, ширина поручней 1200 мм, присутствует промежуточная опора |
| ( TJ 240 ) ~ 11400 | | Угол наклона 30°, ширина поручней 1000 мм, присутствует промежуточная опора | |
| ( TJ 240 ) ~ 11700 | | Угол наклона 30°, ширина поручней 800 мм, присутствует промежуточная опора | |
| ( TJ 110 ) ~ 11000 | | Угол наклона 35°, ширина поручней 1200 мм, присутствует промежуточная опора | |
| ( TJ 110 ) ~ 11400 | | Угол наклона 35°, ширина поручней 1000 мм, присутствует промежуточная опора | |
| ( TJ 110 ) ~ 11700 | | Угол наклона 35°, ширина поручней 800 мм, присутствует промежуточная опора |
Примечания:
1. Поручень шириной 800 мм не доступен для моделей KS-SB и SBF KS.
2. Чтобы узнать другие параметры (RA, RB, RC и т.д.), свяжитесь с Shanghai Mitsubishi Elevator Co.,Ltd. (SMEC) напрямую.
