Моторизированный гониометр

Запрос цены

Веб-сайт: http://optoelectronics-test.ru/5-12-motorized-goniometer-stage.html

Платформа для регулировки угла наклона

Особенности

Оснащен шаговым двигателем и стандартной вилкой DB9, совместимой с контроллерами движения серии 7SC для автоматического управления.
Поворотная регулировка с горизонтальной монтажной поверхностью, облегчающая простую установку и фиксацию.
Приводится в движение спаренными червячными передачами и шариковыми направляющими в сочетании с кольцевой сталью, что обеспечивает плавное движение, точность и надежность.

Предназначен для парного использования для удержания центра вращения в одной и той же точке после выравнивания, подходит для регулировки ортогонального двухосного вращения.
Высококачественная эластичная муфта соединяет двигатель и червяк, обеспечивая синхронную передачу с минимальным шумом.
В комплект входят нулевой и концевой выключатели для точного позиционирования и защиты.

Ниже приведены производимые нами различные типы моторизированных гониометров.

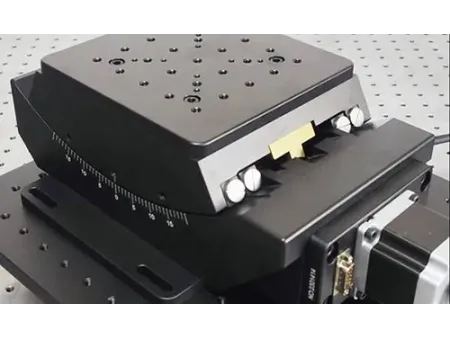

Диапазон регулировки: ±10°/±15°

Размер платформы: 65 мм × 65 мм

Высота оси вращения: 75 мм-50 мм

Передаточное отношение: 352:1-252:1

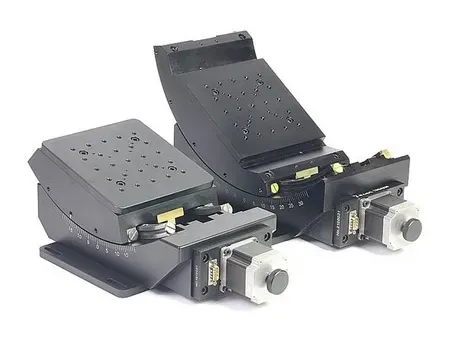

Диапазон регулировки: ±15°/±30°

Размер платформы: 160 мм × 160 мм

Высота оси вращения: 139 мм

Передаточное отношение: 400:1

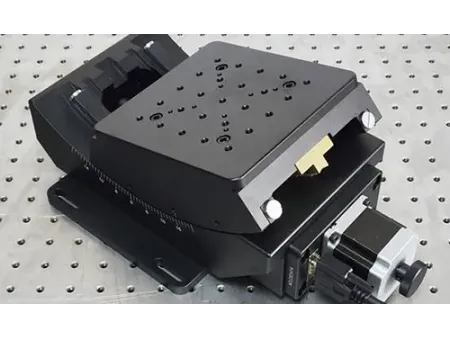

Диапазон регулировки: ±10°/±15°

Размер платформы: 120 мм × 130 мм

Высота оси вращения: 180 мм-120 мм

Высота: 60 мм
