Двухбалочный мостовой кран

Запрос цены

О нас: http://manufacturercrane.ru/1-2-double-girder-overhead-crane.html

Описание продукта
Двухбалочный мостовой кран типа QD подходит для механических обработок, подъёмных и транспортных работ в таких местах, как сборочный цех, цех металлоконструкции, металлургический и литейный цех и многих других складах различного типа, также для транспорта сыпучих материалов на определённом вылете в металлургических, цементных, химических и других отраслях промышленности.

Технические параметры:
По разной грузоподъёмности двухбалочный мостовой кран типа QD разделяет на 5 видов: 5t, 20/5t, 50/10t, параметры показаны в нижней таблице

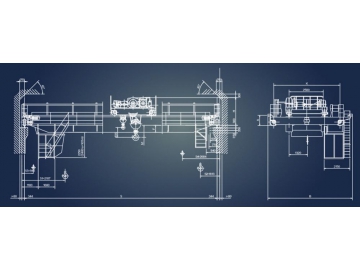

Таблица размеров

1. Грузоподъёмность 5t

Вылет m	Общий вес крана t	Максимальный прижим kN	Режим работы	Скорость m/min			Тип электродвигателя			Основные размеры mm						Рекомендуемый трек
Вылет m	Общий вес крана t	Максимальный прижим kN	Режим работы	Механизм передвижения крана	Механизм передвижения тележки	Механизм передвижения крана	Механизм передвижения тележки	Механизм передвижения тележки	Механизм подъёма	B	K	H	A	h1	F	Рекомендуемый трек
10.5	12.5	70	A5	69	39.5	12	YZR160M2-6 2×4KW	YZR112M-6 1.8KW	YZR160L-6 13KW	5100	3500	1732	725	96	26	38kg/m, 43kg/m, 50kg/m, 50×50, 60×60, 70×70, 80×80
13.5	14.0	74										1735			176
16.5	15.9	78										1738			246
19.5	17.9	84										1741			326
22.5	21.3	92										1746		94	476
25.5	24.4	101					YZR160M1-6 2×6.3KW			5700	4100	1749			676
28.5	27.0	106										1752			776
31.5	30.2	114										1755			926
10.5	12.6	73	A6	93	39.5	15	YZR160M1-6 2×5.5KW	YZR112M-6 1.8KW	YZR180L-6 15KW	5100	3500	1732	725	96	26
13.5	14.1	76										1735			176
16.5	16.0	81										1738			246
19.5	17.9	86										1741			326
22.5	21.4	94										1746		94	476
25.5	24.4	102					YZR160M2-6 2×7.5KW			5700	4100	1749			676
28.5	27.0	108										1752			776
31.5	30.3	116										1755			926

2. Грузоподъёмность 20/5t

Вылет m	Общий вес крана t	Максимальный прижим kN	Режим работы	Скорость m/min				Тип электродвигателя				Основные размеры mm						Рекомендуемый трек
Вылет m	Общий вес крана t	Максимальный прижим kN	Режим работы	Механизм передвижения крана	Механизм передвижения тележки	Механизм передвижения крана	Вспомогательный механизм подъёма	Механизм передвижения крана	Механизм передвижения тележки	Механизм подъёма	Вспомогательный механизм подъёма	B	K	H	A	h1	F	Рекомендуемый трек
10.5	19.2	165	A5	78.8	40	7.2	15.4	YZR160M2-6 2×8.5KW	YZR132M2-6 4KW	YZR280S-8 35KW	YZR180L-6 17KW	5860	4200	2060	821	501	15	38kg/m, 43kg/m, 50kg/m, 50×50, 60×60, 70×70, 80×80, 90×90, 100×100, 110×110
13.5	21.3	172												2063			135
16.5	23.9	183												2066			265
19.5	26.5	192												2069			415
22.5	29.3	201												2075			565
25.5	32.7	212		80.2				YZR160L-6 2×13KW				6260	4600	2075			715
28.5	36.2	221												2078			815
31.5	39.6	232												2081			965
10.5	20.1	166	A6	87	40	12.4	18.7	YZR160L-6 2×11KW	YZR132M2-6 4KW	YZR250M2-6 45KW	YZR180L-6 17KW	5860	4200	2060			15
13.5	22.3	177												2063			135
16.5	25.0	188												2066			265
19.5	27.7	198												2069			415
22.5	30.8	207												2072			565
25.5	34.1	219										6260	4600	2075			715
28.5	37.7	229												2078			815
31.5	41.2	239												2081			965

3. Грузоподъёмность 50/10t

Вылет m	Общий вес крана t	Максимальный прижим kN	Режим работы	Скорость m/min				Тип электродвигателя				Основные размеры mm						Рекомендуемый трек
				Механизм передвижения крана	Механизм передвижения тележки	Механизм передвижения крана	Вспомогательный механизм подъёма	Механизм передвижения крана	Механизм передвижения тележки	Механизм передвижения крана	Вспомогательный механизм подъёма	B	K	H	A	h1	F
10.5	31.6	347	A5	73	38.5	6.8	13.2	YZR160L-6 2×13KW	YZR160M2-6 8.5KW	YZR280S-8 52KW	YZR200L-6 26KW	7060	5200	2720	1011	911	90	38kg/m, 43kg/m, 50kg/m, 50×50, 60×60, 70×70, 80×80, 90×90, 100×100, 110×110
13.5	34.2	368												2723			240
16.5	37.2	372												2729			490
19.5	40.6	395												2734			690
22.5	44.5	415												2739		909	792
25.5	49.0	426												2746		907	794
28.5	55.2	450												2753		903	798
31.5	61.4	470												2761		899	802
10.5	32.2	351	A6	87	38.5	8.5	13.2	YZR180L-6 2×11KW	YZR160M2-6 8.5KW	YZR315S-8 75KW	YZR200L-8 26KW			2720		911	90
13.5	34.9	375												2723			240
16.5	37.8	393												2729			490
19.5	41.2	409												2734			690
22.5	45.1	423						YZR200L-8 2×15KW						2739		909	792
25.5	49.9	440												2746		907	794
28.5	56.1	459												2753		903	798
31.5	62.3	478												2761		899	802

Компания Jushen –опытный поставшик мостовых и козловых кранов и лидер производства строительных кранов с 1974.Наша компания конструирует и производит строительную технику и инженерное оборудование,такие как башенный кран,кран с подъемной стрелой,козловой кран,мостовой кран,строительный подъёмник и так далее. Наша компания использует высококачественные стальные материалы,благодаря которому компания может поставлять высококачественные мостовые краны. Также мы поставляем краны по специальным заказам.
