Картриджный клапан высокого давления
Картриджные клапаны - это относительно новый тип гидравлических регулирующих клапанов. Они отличаются простой конструкцией, высокой точностью, универсальностью, большой маслоемкостью, низким сопротивлением жидкости, хорошими уплотнительными и динамическими характеристиками. Процесс их сборки универсален, спецификации отверстий клапанов взаимозаменяемы, что позволяет создавать идеальные конфигурации при использовании картриджных клапанов в различных гидравлических машинах. Сердечник картриджного клапана имеет простую конструкцию, но при этом чувствителен в работе и обладает отличными уплотнительными характеристиками. Его основная функция - включение и отключение циркуляции и регулирование давления и потока масла в системе при помощи стандартного гидравлического управляющего клапана.
Технические параметры| Тип | Параметр | Измерение | Вес (кг) | Машина | Изображение |

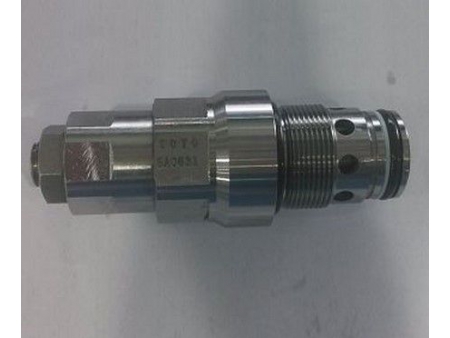

| Главный предохранительный клапан (10001792) | Главный предохранительный клапан | Φ35*130.4 | 0.49 | Экскаватор 18~22 т | |
| RДавление сброса 31,4 МПа | |||||

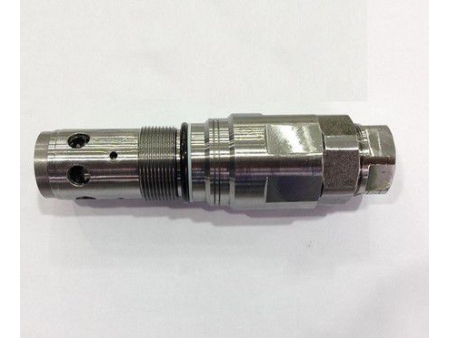

| Предохранительный клапан подпиточной жидкости (10001729) | Давление сброса 37 МПа | Φ35*101.9 | 0.49 | Экскаватор 18~22 т | |
| Производительность подпитки 50 л/мин | |||||
| Предохранительный клапан подпиточной жидкости (10001728) | Давление сброса 20 МПа | Φ35*101.9 | 0.48 | Экскаватор 18~22 т | |
| Производительность подпитки 50 л/мин | |||||

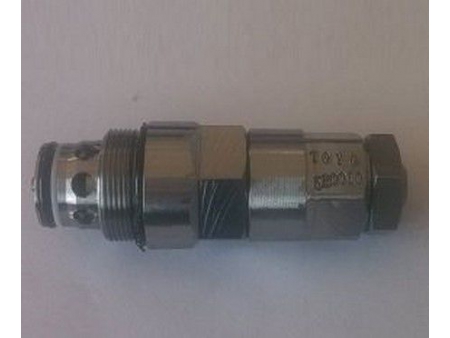

| Предохранительный клапан поворотного двигателя (10001839) | Номинальный расход 150 л/мин | Φ43*148.3 | 1.01 | Поворотный двигатель экскаватора 18-22т | |
| Давление сброса 25,5 МПа | |||||

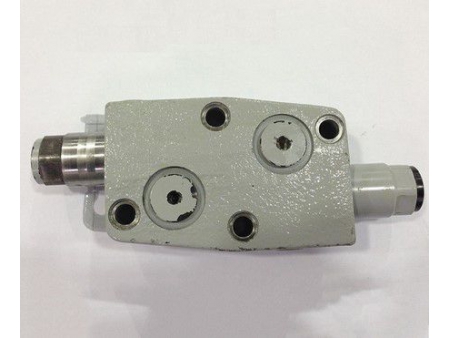

| Противореактивный клапан поворотного двигателя (10001838) | Номинальное давление 25,5 МПа | 184*70*63 | 2.53 | Поворотный двигатель экскаватора 18-22т | |
| Время антиреакции≤1,2 с | |||||

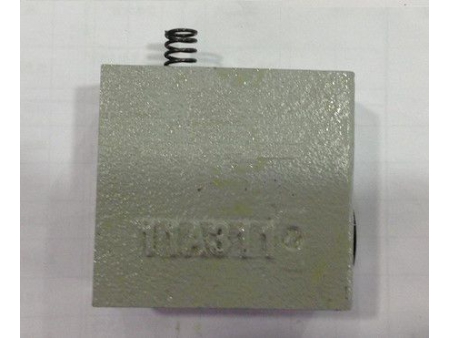

| Клапан растормаживания поворотного тормоза (10001840) | Номинальное давление 3,7 МПа | 80.5*71.5*63 | 1 | Поворотный двигатель экскаватора 18-22т | |
| Выпускной поток 70~110 мл/мин | |||||

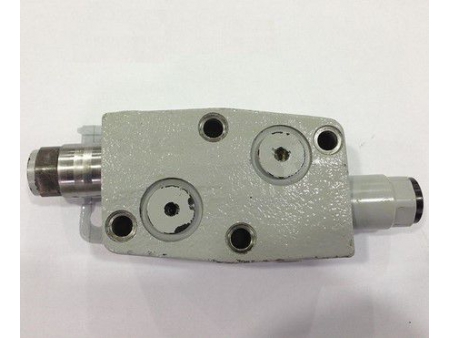

| Противореактивный клапан в сборе (10004535) | Номинальное давление 25,5 МПа | 184*70*63 | 2.53 | Поворотный двигатель для экскаваторов до 12 тонн | |
| Время антиреакции≤1,2 с | |||||
| Клапан отпускания тормозов в сборе (10006127) | Номинальное давление 3,7 МПа | 80.5*71.5*63 | 1 | Поворотный двигатель для экскаваторов до 12 тонн | |
| Выпускной поток 35~60 мл/мин | |||||

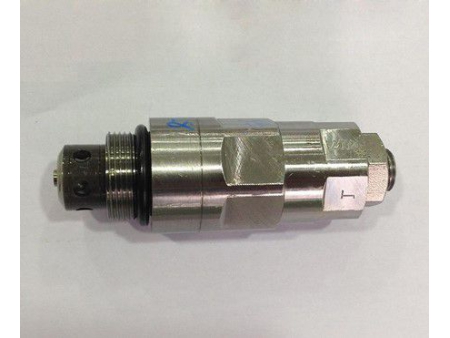

| Предохранительный клапан подпиточной жидкости (10001231) | Давление сброса 37 МПа | Φ35*101.9 | 0.49 | Экскаваторы до 12 тонн | |
| Производительность подпитки 50 л/мин | |||||
| Предохранительный клапан подпиточной жидкости (10000180) | Давление сброса 37 МПа | Φ35*130.4 | 0.49 | Экскаватор 36~40 т | |
| Производительность подпитки 50 л/мин | |||||

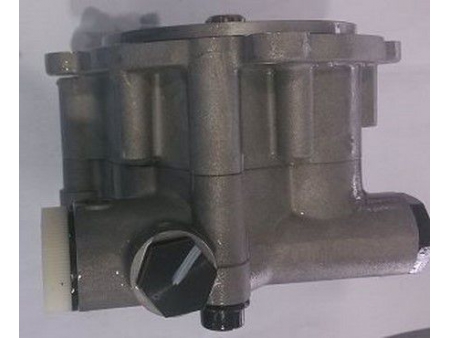

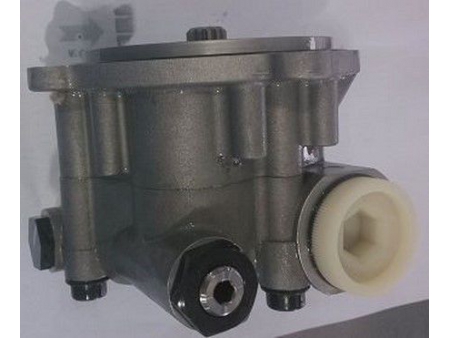

| Шестеренчатый насос (10001974) | Номинальный расход 220 л/мин | Φ35*130.4 | 0.49 | 3Обычно используется для основного насоса экскаватора с рабочим объемом 112 см /рад и грузоподъемностью около 20 тонн. | |
| Давление сброса 4,0 МПа | |||||
| Шестеренчатый насос (10007007) | Номинальный расход 220 л/мин | Φ35*130.4 | 0.49 | 3Обычно используется для главного насоса экскаватора с рабочим объемом 180 см /рад и грузоподъемностью около 36 тонн. | |
| Давление сброса 4,0 МПа |
