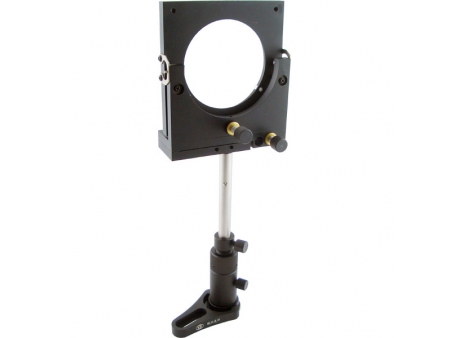

Держатель для зеркала на карданном подвесе

Запрос цены

Веб-сайт: http://optical-equipment.ru/3-3-gimbal-mirror-mount.html

Этот продукт был снят с производства и более не предлагается.

Держатель для зеркала на карданном подвесе осуществляет вращение для осуществления спектроскопии отражения, он используется в лазерной обработке, оптических испытаниях, в автоматической контрольно-измерительном оборудовании и других областях.

Спецификация

Модель		WN01WX40	WN01WX50
Диапазон регулировки	Грубая регулировка	360°	360°
Диапазон регулировки	Точная регулировка	±3°	±3°
A		40 мм	M52x1
B		34 мм	46 мм
Вес		0.6 кг	0.7 кг

Характеристика

Две оси вращения взаимно перпендикулярны и расположены в одной плоскости, что обеспечивает неизменность оптической длины пути.
Тонкий микрометрический ходовой винт M6x0.25 позволяет предотвратить вибрацию и возникающую в связи с ней неустойчивость держателя.
Грубая регулировка 360°, точная регулировка ±3°.

Спецификация

Модель	WN02WX50	WN02WX80	WN02WX100	WN02WX102	WN02WX106
A	50 мм	80 мм	100 мм	102 мм	106 мм
B	48 мм	75 мм	95 мм	97 мм	107 мм
C		25 мм	25 мм	50 мм	50 мм
D	60 мм	75 мм	85 мм	86 мм	86 мм
L	57 мм	93 мм	113 мм	90 мм	84 мм
H	102 мм	128.5 мм	146.5 мм	151.5 мм	151.5 мм
T	84 мм	110 мм	130 мм	132 мм	132 мм
Диапазон перемещения	±5°
Вес	0.25 кг

Характеристика

Тонкий микрометрический ходовой винт M6x0.25 позволяет предотвратить вибрацию и возникающую в связи с ней неустойчивость держателя.
Дисковая пружина обеспечивает регулируемое возвратное усилие.
Защита оптики обеспечивается при помощи тефлоновой прокладки.
Две оси вращения взаимно перпендикулярны и расположены в одной плоскости, что обеспечивает неизменность оптической длины пути.
