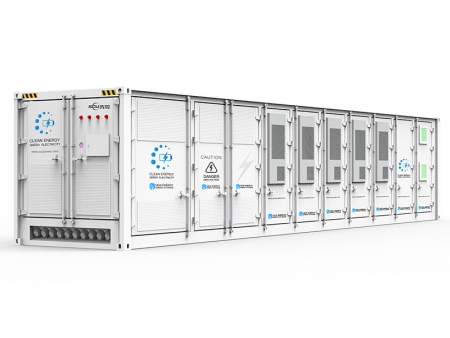

SCU объединяет стандартизированные аккумуляторные модули, систему управления батареями (BMS), систему преобразования энергии (PCS) и систему управления энергопотреблением (EMS) для создания большой контейнерной системы хранения энергии батареи. В 20-футовом контейнере находится система накопления энергии 614 кВтч 250кВт, которую можно установить практически в любом месте благодаря сборной конструкции. Система управления регулированием напряжения и частоты удовлетворяет спрос на электроэнергию. Модульная интегрированная конструкция обеспечивает быструю установку и простоту обслуживания, а механизмы защиты обеспечивают безопасную и надежную работу аккумуляторной системы. Наша аккумуляторная система может удовлетворить любые потребности в хранении энергии благодаря гибкой комбинации.

Дизайн системы
Конвертер энергонакопителя системы хранения энергии (PCS)

Двунаправленный преобразователь используется для преобразования постоянного тока в переменный и переменного в постоянный. Кроме того, конвертер также может преобразовывать переменный ток в постоянный для зарядки аккумулятора и преобразовывать постоянный ток в переменный для обеспечения питания нагрузок или обратной подачи в сеть.

Модули батареи

Аккумуляторная система состоит из литий-железо-фосфатных элементов, соединенных последовательно, образуя аккумуляторную батарею.

Система управления батареями (BMS)

Система управления батареей эффективно защищает батарею от перезарядки, чрезмерной разрядки и перегрузки по току. Сбалансированное управление ячейками обеспечивает безопасную, надежную и эффективную работу всей системы.

Система мониторинга

Система отслеживает состояние каждого элемента батареи и записывает их характеристики.

Система кондиционирования воздуха

Система кондиционирования 12-КВТ используется для поддержания оптимальной температуры для продления срока службы аккумуляторной системы.
Аккумуляторная система соответствует стандарту IP54.

Применение
  • Промышленное и коммерческое применение;
  • Сглаживание пиковых нагрузок в периоды высокого спроса на электроэнергию и заполнение провалов в непиковые часы;
  • Резервный источник питания;
  • Накопление энергии за счет энергии ветра и солнца, регулирование пиковых значений и частоты;
  • Формирование системы микросетей;
Топология системы
Общие сведения
Безопасность и надежность
  • Высококачественные аккумуляторные батареи LFP;
  • Система кондиционирования воздуха для обеспечения оптимальной температуры для работы аккумулятора;
  • Батарейный модуль оснащен автоматической системой пожарной сигнализации. В случае возникновения пожара система подает сигнал тревоги;
  • При необходимости аккумуляторная система может быть оснащена веб-камерой;
  • Класс защиты IP54 помогает системе накопления энергии нормально работать в тяжелых условиях;
  • Системы хранения энергии (PCS )и аккумуляторная батарея исключают циркулирующий ток для защиты аккумуляторной системы;
  • Аккумулятор поддерживается системами BMS, PMS и PCS.
Эффективность и удобство
  • Благодаря контейнерной конструкции аккумуляторная система проста в установке и обслуживании;
  • Наличие на складе для быстрой доставки;
  • Удаленный мониторинг тока, напряжения, температуры, SOC, состояния устройства.
Более низкая стоимость
  • Подключенное к сети и автономное электроснабжение;
  • Сглаживание пиков и заполнение недостатков энергопотребления;
  • В системе доступно подавление гармоник для обеспечения более сбалансированной трехфазной мощности;
  • Более длительный срок службы, меньше отказов и более низкая стоимость обслуживания;
  • Ветровая и солнечная энергия используются для снижения стоимости электроэнергии.
Технические характеристики
Модель ZESS614K/250 ZESS1843K/600
Параметры мощности
  Номинальная мощность 614 Квтч 1.84 МВтч
  Система накопления энергии Система накопления энергии с четырьмя литиевыми батареями 768V200AH Система накопления энергии с двенадцатью литиевыми батареями 768V200AH
  Напряжение 768В 768В
  Диапазон рабочего напряжения DC672В~DC876V(2.8В~3.65В) DC672В~DC876В(2.8В~3.65В)
  Тип батареи LFP LFP
Параметры системы хранения энергии
Параметр постоянного тока Диапазон напряжения DC580В~DC900В DC650В~DC900В
Канал постоянного тока 5 (максимум) 6
Максимальный ток одного канала 76A 170A
Параметры сети переменного тока Выход 3W N PE/3W PE 3W N PE/3W PE
Номинальная мощность 250 Квт 600 Квт
Номинальное напряжение AC 380В/400В AC 380В/400В
Номинальный ток 379A 909A
Диапазон напряжения -15%~ 10% -15%~ 10%
Номинальная частота 50Гц/60Гц 50Гц/60Гц
Диапазон частот ±2 Гц ±2 Гц
Фактор мощности 1 1
Выходные гармоники ≤3% ≤3%
Автономные параметры переменного тока Выход 3W N PE/3W PE 3W N PE/3W PE
Номинальная мощность 250 кВт 600 кВт
Номинальное напряжение AC 380В/400В AC 380В/400В/415В
Номинальная частота 50Гц/60Гц 50Гц/60Гц
Номинальный ток 379A 909A
Точность напряжения 1% 1%
Точность частоты ±0.2Гц ±0.2Гц
Гармоники выходного напряжения 3% при линейной полной нагрузке 3% при линейной полной нагрузке
Несбалансированная грузоподъемность 100% 100%
Допустимая перегрузка 105%]: непрерывная работа; (105% ~ 120%]: 10 мин; 120%): остановка работы 105%]: непрерывная работа; (105% ~ 120%]: 10 мин; 120%): остановка работы
Стандартные параметры
Условия эксплуатации Рабочая температура -20℃~ 55℃ (снижение номинальных характеристик >45℃) -20℃~ 55℃ (снижение номинальных характеристик >45℃)
Температура хранения -20℃~60℃ -20℃~60℃
Оптимальная влажность 0%RH~95%RH, без конденсата 0%RH~95%RH, без конденсата
Рабочая высота < 45℃, 2000м;2000м ~ 4000м; снижение номинальных характеристик < 45℃, 2000m;2000м ~ 4000м; снижение номинальных характеристик
Уровень шума <75 дБ <75 дБ
Другие Режим связи CAN/RS485 CAN/RS485
Изоляция Разделительный трансформатор Разделительный трансформатор
Степень защиты от воды/пыли (IP) IP54 IP54
Охлаждение Воздушное охлаждение Воздушное охлаждение
Максимальная эффективность 97.5% 98.5%
Материалы для огнетушителя CF3CHFCF3 CF3CHFCF3
Габариты (Ш*Г*В) 6058*2438*2591 12096*2438*2591
