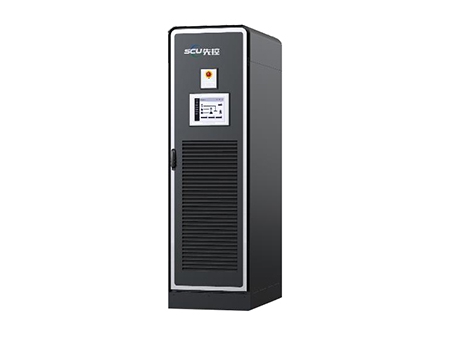

Интегрированная система преобразования мощности на базе модуля 50 кВт

Интегрированная система преобразования мощности на базе модуля 50 кВт
Интегрированная система преобразования мощности на базе модуля 50 кВт
Интегрированная система преобразования мощности на базе модуля 50 кВт
Интегрированная система преобразования мощности на базе модуля 50 кВт
Интегрированная система преобразования мощности на базе модуля 50 кВт
Интегрированная система преобразования мощности на базе модуля 50 кВт
Интегрированная система преобразования мощности на базе модуля 50 кВт
Запрос цены

Двунаправленный преобразователь обеспечивает электрическое преобразование между постоянным и переменным током. Он может преобразовывать переменный ток в постоянный для зарядки аккумулятора и преобразовывать постоянный ток в переменный для питания нагрузок или обратной подачи в сеть. Система преобразования энергии оснащена передовой технологией цифрового управления, которая гарантирует стабильную работу системы PCS. Он может переключаться между режимами разрядки с подключением к сети, зарядки с подключением к сети и автономным режимом работы. Система PCS характеризуется модульной конструкцией, что позволяет гибко подсоединять аккумуляторные батареи для одинаковой выходной мощности. Все эти конструкции значительно продлевают срок службы батарей.

Характеристики
Модуль преобразователя переменного/постоянного тока

Двунаправленный преобразователь переменного тока в постоянный может преобразовывать постоянный ток в переменный и переменный в постоянный. Кроме того, он может преобразовывать переменный ток в постоянный для зарядки аккумулятора и преобразовывать постоянный ток в переменный для обеспечения питания нагрузок или сетей с обратной подачей.

Статический переключатель

Автоматический статический переключатель может быть переключен в течение 10 мс. В нормальных условиях работы статический переключатель включен. При сбое сетевого питания статический выключатель немедленно отключается, и аккумуляторная система, таким образом, переходит в автономный режим для питания нагрузки.

Система мониторинга

Система преобразования энергии отслеживает состояние каждого элемента батареи и записывает характеристики этих элементов.

Система топологии
Общие сведения
  • Несколько режимов работы: доступны режимы подключения к сети, автономные режимы работы и режим отключения от сети;
  • Технология трехуровневого контроля обеспечивает качественный выпуск электроэнергии;
  • Система силового преобразователя поддерживает различные типы связи, включая RS485, CAN, Ethernet;
  • Функции низкого напряжения: система микросетей, состоящая из батареи, инвертора накопления энергии, фотоэлектрической панели (обеспечивает бесперебойное электроснабжение);
  • 100% несбалансированная нагрузка при автономной работе;
  • Непрерывная 105% номинальная выходная мощность;
  • Инверторы накопления энергии могут быть подключены параллельно для увеличения емкости аккумуляторной системы;
  • Допускается вход переменного или постоянного тока для поддержания нормальной работы аккумуляторной системы;
  • Модульная конструкция позволяет гибко комбинировать систему преобразования энергии (PCS).
Технические характеристики
Модель EPCS50 EPCS100 EPCS150 EPCS200 EPCS250
Параметр постоянного тока Диапазон напряжения DC580В~DC900В DC580В~DC900В
Канал постоянного тока 1 2 3 4 5
Номинальный ток одного канала 85A
Параметры сети переменного тока Выход 3W N PE/3W PE
Номинальная мощность 50 кВт 100 кВт 150 кВт 200 кВт 250 кВт
Номинальное напряжение AC 380В/400В
Номинальный ток 75A 151A 227A 303A 379A
Диапазон напряжения -15%~ 10%
Номинальная частота 50Гц/60Гц
Диапазон частот ±2Гц
Фактор мощности -0.9~ 0.9
Выходные гармоники ≤3%
Время перехода «заряд-разряд» < 100 мс
Автономные параметры переменного тока Выход 3W N PE/3W PE
Номинальная мощность 50 кВт 100 кВт 150 кВт 200 кВт 250 кВт
Номинальное напряжение AC 380В/400В
Номинальная частота 50Гц/60Гц
Номинальный ток 75A 151A 227A 303A 379A
Точность напряжения 1%
Точность частоты ±0.2Гц
Гармоники выходного напряжения < 3% (линейная нагрузка)
Несбалансированная грузоподъемность 100%
Допустимая перегрузка 105%]: продолжительная работа; (105% ~ 120%]: 10 мин; 120%): остановка работы
Условия эксплуатации Рабочая температура -20℃~ 55℃ (снижение номинальных характеристик >45℃)
Температура хранения -40℃~ 70℃ (без батареек)
Оптимальная влажность 0% RH ~ 95% RH, без конденсата
Рабочая высота < 45℃,2000м;2000м ~ 4000м, Снижение номинальных характеристик
Уровень шума <75 дБ
Другие Режим связи CAN/RS485
Изоляция Разделительный трансформатор
Степень защиты от воды/пыли (IP) IP20
Охлаждение Кондиционирование воздуха
Максимальная эффективность 97.50%

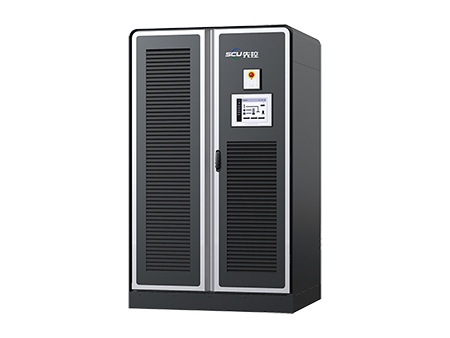

Габариты (Ш*Г*В) 600*1000*2000 1200*1000*2000
Вес 300 кг 330 кг 500 кг 530 кг 560 кг
