Зубошлифовальные станки с ЧПУ
Станки серии YK7226 предназначены для высокоточного шлифования зубчатых колес в таких отраслях, как приборостроение, производство автомобильных компонентов и планетарных редукторов. Способны обрабатывать модули от 0.5 до 4 мм, а также шестерни малого и среднего диаметра до Ø260 мм. Точность шлифования достигает класса GB3, что позволяет станку выполнять как детальные требования чистовой обработки, так и стабильное, эффективное серийное производство.
- Макс. диаметр обрабатываемой заготовки, мм: ∅260
- Рабочий модуль, мм: 0.5–4
- Ход по оси X, мм: 270 (100-370)
- Ход по оси Y, мм: 190 (0-190)
- Ход по оси Z, мм: 300 (150-450)
- Ход по оси Z1, мм: 350 (475–825)

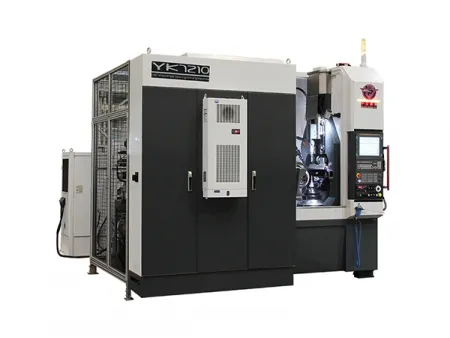

Станки серии YK7210 используют метод непрерывного обкатного шлифования с кинематикой, аналогичной зубофрезерованию. Отлично подходит для модулей от 0.5 до 2 мм и заготовок диаметром до Ø100 мм, что делает его подходящим для обработки мелких зубчатых колес, требующих чистой поверхности.
- Макс. диаметр обрабатываемой заготовки, мм: ∅260
- Рабочий модуль, мм: 0,5–4
- Ход по оси X, мм: 245 (112.5-372.5)
- Ход по оси Y, мм: 220 (0-220)
- Ход по оси Z, мм: 280 (170-450)
- Ход по оси Z1, мм: 315 (335–650)

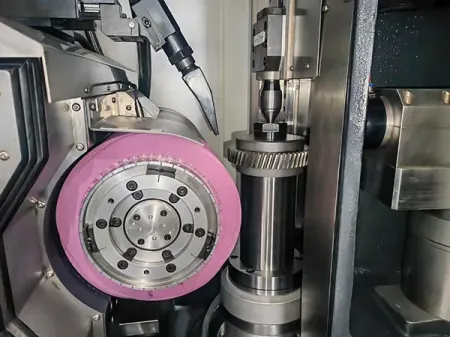

- Метод обкатного шлифования позволяет выполнять эффективное и точное шлифование в условиях крупносерийного производства.
- Простой метод управления и полный программный пакет значительно увеличивают выход пригодной продукции и позволяют операторам лешко обслуживать любые компоненты станка.
- убошлифовальный станок с ЧПУ построен по вертикальной компоновке и состоит из основного корпуса, электрошкафа, маслоотделителя, гидроагрегата и системы охлаждения. Оснащен системой ЧПУ FANUC 31i-B с семью управляемыми осями и пятью синхронизированными осями, включая линейные оси X, Y, Z и X1, а также поворотные оси A, B и C и специальную ось для правки круга (B1).
- Подходит для производства зубчатых компонентов в автомобилестроении, редукторостроении и индустрии интеллектуальной робототехники.
Компоненты зубчатых колес, используемые в автомобильных системах, редукторах и интеллектуальных роботах
| Модель | | | |
| Макс. диаметр обрабатываемой заготовки, мм | ∅100 | ∅260 | |
| Рабочий модуль, мм | 0.5–2 | 0.5–4 | |
| Ход по оси X, мм | 270 (100-370) | 245 (112.5-372.5) | |
| Ход по оси Y, мм | 190 (0-190) | 220 (0-220) | |
| Ход по оси Z, мм | 300 (150-450) | 280 (170-450) | |
| Ход по оси Z1, мм | 350 (475–825) | 315 (335–650) | |
| Угол поворота шлифовальной головки, ° | ±45 | ±45 | |
| Максимальный размер шлифовального круга (ØН×ØВ×Ш), мм | ∅275×∅160×125 | ∅275×∅160×125 | |
| Скорость быстрого перемещения по осям X/Y/Z, м/мин | 10 | 10 | |
| Шпиндель заготовки | Номинальная мощность, кВт | 15 | 15 |
| Номинальный крутящий момент, Н·м | 119 | 80 | |
| Макс. частота вращения, об/мин | 2000 | 2000 | |
| Шлифовальный шпиндель | Номинальная мощность, кВт | 25 | 25 |
| Номинальный крутящий момент, Н·м | 119 | 119 | |
| Макс. частота вращения, об/мин | 7000 | 7000 | |
| Сервопривод осей X1/X2 | Номинальная мощность, кВт | 4 | 4/0.5 |
| Номинальный крутящий момент, Н·м | 22 | 22/2 | |
| Сервопривод осей X/Y/Z/A | Номинальная мощность, кВт | 4/2.3/4/2.3 | 4/2.3/4/2.3 |
| Номинальный крутящий момент, Н·м | 22/8/22/8 | 22/8/22/8 | |
| Сервопривод осей W1/W2 | Номинальная мощность, кВт | / | 1 |
| Номинальный крутящий момент, Н·м | / | 4 | |
| Сервопривод осей C3/C4 | Номинальная мощность, кВт | / | 2.3/1 |
| Номинальный крутящий момент, Н·м | / | 8/4 | |
| Диаметр правящего инструмента, мм | ∅110 | ∅110 | |
| Макс. скорость правящего инструмента, об/мин | 1500–6000 | 1500–6000 | |
| Габариты станка (Д×Ш×В), мм | 3700×4120×3180 | 3700×4120×3180 | |
| Общая мощность, кВА | 70 | 70 | |
| Масса станка, кг | 12000 | 15000 | |
