Горизонтальные зубофрезерные станки с ЧПУ
Запрос цены
Запросить расценки
Серия 3603
Зубофрезерный станок с ЧПУ для производства прямозубых и косозубых колес, шпинделей, червяков, звездочек и зубчатых шкивов диаметром до Ø30 мм
Горизонтальные зубофрезерные станки с ЧПУ, работающие в данном размерном диапазоне, способны обрабатывать различные мелкие компоненты, используемые в высокоточных устройствах. Наши зубофрезерные станки сохраняют стабильную точность массового производства на уровне GB7, а при чистовой обработке достигают GB6, что делает их подходящими для эффективной обработки малых и микромодульных зубчатых колес в приборостроении и метрологии.

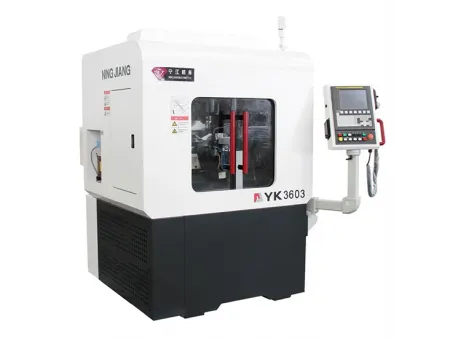

- Оснащен системой ЧПУ FANUC 0i-MF и выполнен по восьмиосевой схеме с четырехосевой интерполяцией, что обеспечивает согласованную и высокоточную зубообработку.
- Шпиндель червячной фрезы выполнен в виде встроенного мотор-шпинделя с прямым приводом и имеет частоту вращения до 15 000 об/мин, что особенно эффективно при обработке зубчатых колес малых модулей.
- Шпиндель для заготовки оснащен двумя встроенными моментными двигателями с синхронным прямым приводом, поддерживающими стабильное и точное вращение с частотой до 1500 об/мин.
Запрос от
- Оснащен системой ЧПУ FANUC 0i-MF/H Plus и выполнен по пятиосевой схеме с четырехосевой интерполяцией. Горизонтальная компоновка обеспечивает высокую стабильность процесса зубонарезания.
- Шпиндель червячной фрезы выполнен в виде встроенного мотор-шпинделя с прямым приводом и развивает частоту вращения до 12 000 об/мин, что оптимально для обработки зубчатых колес малых модулей.
- Шпиндель заготовки приводится в движение серводвигателем, а механический механизм синхронизации поддерживает работу с двумя приводами, позволяя достигать частоты вращения до 1000 об/мин.
Запрос от
Примеры обрабатываемых изделий
Робот-шестерня
Зубчатый шкив ременной передачи
Шестерня точилки для карандашей
Миниатюрные редукторные шестерни для умной мебели
Цилиндрическая шестерняs
Винтовая передачаs
Червячные колеса
Маломодульные шестерни
Технические характеристики
| Модель | | | |
| Количество управляемых осей, шт. | 8 | 5 | |
| Макс. диаметр обрабатываемой заготовки, мм | ∅30 | ||
| Макс. рабочий модуль, мм | 0.5 (доп.: 0.8 для легкообрабатываемых материалов, таких как медь/алюминий) | ||
| Ход по оси X, мм | 75 | 40 | |
| Ход по оси Y, мм | 90 | 90 | |
| Ход по оси Z, мм | 75 | 75 | |
| Ход по оси Z1, мм | 75 (сервопривод) | 30 (пневмопривод) | |
| Количество зубьев | 3–999 | ||
| Угол наклона фрезерной головки, ° | ±30 | ||
| Макс. размер червячной фрезы (∅×L), мм | ∅25×30 | ||
| Диаметр оправки червячной фрезы, мм | ∅3.5, ∅4.5, ∅5, ∅6, ∅8, ∅10 (доступны длинные и короткие типы) | ||
| Скорость быстрого перемещения осей X/Z, м/мин | 6 | ||
| Общая мощность, кВА | 6 | 5 | |
| Подача сжатого воздуха | Давление, МПа | 0.5–0.7 | |
| Расход, л/мин | 200 | ||
| Габариты станка (Д×Ш×В), мм | 1795×1300×1899 (включая пространство для панели оператора) | ||
| Масса станка, т | 1.5 | 1 | |
Стандартная комплектация
Система ЧПУ FANUC 0i-MF Plus
Подшипники
Шарико-винтовые пары
Дополнительные конфигурации зубофрезерного станка
Мы можем добавить в конструкцию автоматизированные загрузочно-разгрузочные узлы для обработки зубчатых колес валового и дискового типа, позволяя осуществлять непрерывную обработку без ручного вмешательства.
Может быть настроена вторая инструментальная станция для выполнения постобработочных операций, таких как удаление заусенцев или легкая доводка, после формирования зубьев.
Дополнительный узел удаления заусенцев может удалять заусенцы с торцевой поверхности заготовки непосредственно в процессе обработки.
