LED Модуль, серия MSX-225B

Запрос цены

Веб-сайт: http://factory-ledlighting.ru/2-2-1-27-msx225b.html

Подключается с помощью гибких кабелей
IP - рейтинг (модуль): IP67
Световой поток на цепочку модулей: 150LM
Маркировка CE
Гарантия 5 лет

Особенности

Светодиодные модули используют светодиоды SMD2835 с высокой светоотдачей до 150 лм/Вт, что обеспечивает низкое тепловое сопротивление, точечное освещение, длительный срок службы и хорошую цветовую консистенцию.
Тройные линзы ПК с углом обзора 170° обеспечивают большое и равномерное светоизлучение
Корпус из АБС-пластика является водонепроницаемым и огнестойким, что делает светодиодный модуль пригодным для использования в закрытых наружных помещениях при низких и высоких температурах.
Низковольтный вход DC12V обеспечивает высокую безопасность эксплуатации
Обладает хорошей герметичностью и имеет рейтинг IP67

Технические характеристики

Модель	Входное напряжение	Мощность	Световой поток	Цветовая температура	LED	Угол луча	Цвет
MSX225B	12В Постоянного тока	0.36 Вт/шт	55 лм	7000-8000K / 9000-12000K	2835	170°	Чисто белый/холодно белый

Другие технические характеристики

Шлейфовое подключение（шт）	Цвет корпуса	Светодиодные драйверы	Вес(г/шт)	Рабочая температура（℃）	Температура хранения	IP рейтинг (модуль)	Гарантийный срок（год）
50	Белый	Постоянное напряжение	5	-25-60℃	-25-80℃	IP67	5

Установка и схема подключения

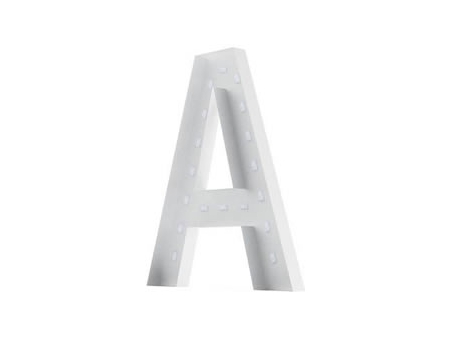

При светопропускании 60% для тестирования светодиодного модуля используется белый литой акриловый лист толщиной 4 мм.

Размеры (мм)

Кривая распределения света

Схема подключения

Упаковка

Фасовка: 2500 штук в одну коробку
Размер: 220*300*0.075 мм
Размер коробки : 520*370*260 мм
Вес нетто: 9.0(1±10%) кг
Вес брутто: 9.5(1±10%) кг

Примечание: Вышеуказанное количество и вес упаковки относятся только к иллюстрированному способу упаковки, который может отличаться от фактического способа упаковки.
Вышеуказанные параметры могут быть изменены без предварительного уведомления.

Инструкции по установке

Главный кабель питания: 2x2.5мм². При необходимости удлинить линии светодиодных жестких стержней, необходимо использовать провод 1мм²/16# во избежание перегрузки питания, которая может привести к перегреву. Длина блока электропитания и питающего провода между лампочками не должна составлять более 3 метров;
При установке, пожалуйста, используйте схему;
Крепежные винты должны быть оснащены прямыми отверстиями и фиксироваться на месте;
Если в светодиодной ленте имеется неизолированный провод, то необходимо снять 10мм изоляции, а затем установить его в защитную изоляцию соединительной головки;
Для обеспечения гидроизоляции и защиты питающей линии от коррозии после завинчивания клемм, мы рекомендуем использование однокомпонентного силикона (нейтрального стекла, пластика или водостойкой смазки) в качестве покрытия медного провода для защиты;
Не прикасаться к проводам под напряжением;
Рекомендуем использовать импульсный источник питания с соответствующей нормативной спецификацией (защита от короткого замыкания, защита от перенапряжения, защита от перегрузки тока);
