Линейный светодиодный модуль (с боковым свечением)

Общие сведения:
  • Высокомощный источник света CREE LED, световая эффективность до 100лм/вт;
  • Уникальный дизайн линз с боковым свечением, равномерное рассеивание света и обеспечение равномерной яркости линейного светодиодного модуля;
  • Применение драйверов постоянного тока и алюминиевых профилей обеспечивает лучшее рассеивание тепла, характеризуется энергосбережением и экологичностью;
  • 3 года гарантии;

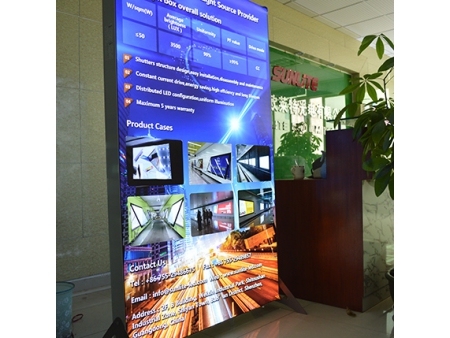

  • Применяется для рекламных световых коробов большого и среднего размера с толщиной стенки 10-25см;
Технические характеристики:
<
Модель Чиповый светодиод Цвет света светодиодов Цветовая температура (K) Номинальное напряжение (В) Мощность (Вт) Световой поток Угол свечения Размер
( лм ) ( °) (ДхШхВ), мм

DOX438E 2835 чистый белый 6000-7000 12 18 1800 6*45 990*25*13.9
Размер (мм):
Кривая распределения света:
Схема соединения:
Схема установки:
Инструкция по установке:
  • Главный кабель питания: 2x1.5мм2 или больше. При необходимости удлинить линии светодиодных жестких стержней, необходимо использовать провод 0.75мм2/18# во избежание перегрузки питания, которая может привести к перегреву. Длина блока электропитания и питающего провода между лампочками не должна составлять более 3 метров;
  • При установке, пожалуйста, используйте схему;
  • Крепежные винты должны быть оснащены прямыми отверстиями и фиксироваться на месте;
  • Если в светодиодной ленте имеется неизолированный провод, то необходимо снять 10мм изоляции, а затем установить его в защитную изоляцию соединительной головки;
  • Для обеспечения гидроизоляции и защиты питающей линии от коррозии после завинчивания клемм, мы рекомендуем использование однокомпонентного силикона (нейтрального стекла, пластика или водостойкой смазки) в качестве покрытия медного провода для защиты;
  • Не прикасаться к проводам под напряжением;
  • Рекомендуем использовать импульсный источник питания с соответствующей нормативной спецификацией (защита от короткого замыкания, защита от перенапряжения, защита от перегрузки тока);
Инструкция монтажа:
  • Тестовая панель представляет собой белую акриловую панель толщиной 3мм с коэффициентом пропускания света 54.4%;
  • В испытаниях используется металлический световой короб;
  • Расположите модуль равномерно в соответствии с фотоэлектрическими рабочими параметрами;
Применение светодиодных лент:
