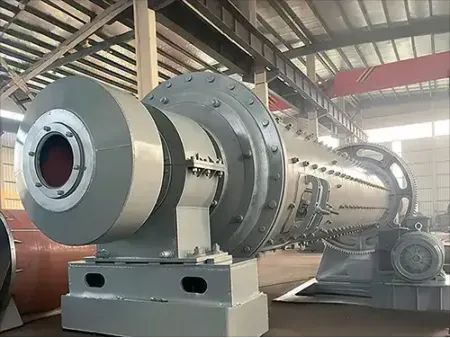

Шаровая мельница
Шаровая мельница - ключевая деталь оборудования, используемого для измельчения раздробленных материалов. Шаровая мельница состоит из цилиндрического корпуса с отверстиями, который практически полностью заполнен шарами. Размольной средой выступают стальные шары, позволяющие сокращать размеры материалов до мелкого порошка. Мельница может применяться как для сухих, так и влажных материалов. Данная промышленная мельница широко используется в линиях по производству цемента, силикатов, новых строительных материалов, тугоплавких веществ, удобрений, обогощенных руд цветных металлов, стеклокерамики и т.д.
Компания Sinomaly, известная своими ведущими линиями по производству цемента, также предлагает широкий ассортимент шаровых мельниц, адаптированных для различных промышленных нужд. В нашем ассортименте мельницы диаметром от 1,5 м до 6,7 м, мощностью до 10 000 кВт. Наша преданная своему делу команда по исследованиям и разработкам постоянно совершенствует конструкцию и функциональность этих мельниц, гарантируя, что они будут соотвествовать конкретным требованиям клиентов. Эта приверженность инновациям и индивидуальности подчеркивает наш подход к предоставлению отраслевых решений, особенно в производстве цемента.
| азмеры (Φ x Д) | Скорость вращения (об/мин) | Макс.размер подаваемого материала (мм) | Производительность (тн/ч) | Шаровая нагрузка (т) | Мощность двигателя (кВт) |
| Φ2.6x10 | 20.8 | ≤25 | 21-24 | 64 | 800 |
| Φ2.6x13 | 20.8 | ≤25 | 28-31 | 81 | 1000 |
| Φ3x9 | 19.13 | ≤25 | 40-45 | 85 | 1000 |
| Φ3x11 | 18.92 | ≤25 | 44-47 | 95 | 1250 |
| Φ3x12 | 18.92 | ≤25 | 48-52 | 103 | 1250 |
| Φ3x13 | 18.92 | ≤25 | 48-52 | 116 | 1400 |
| Φ3.2x11 | 18.3 | ≤25 | 45-48 | 112 | 1400 |
| Φ3.2x13 | 18.7 | ≤25 | 50-55 | 133 | 1600 |
| Φ3.4x11 | 18 | ≤25 | 45-55 | 120 | 1600 |
| Φ3.5x13 | 17 | ≤25 | 60-65 | 156 | 2000 |
| Φ3.8x13 | 17 | ≤25 | 60-70 | 190 | 2500 |
| Φ3.8x13 | 17 | ≤25 | 60-70 | 185 | 2500 |
| Φ4x13 | 16.3 | ≤25 | 70-80 | 191 | 2800 |
| Φ4.2x11 | 15.8 | ≤25 | 100-110 | 190 | 2800 |
| Φ4.2x13 | 15.8 | ≤25 | 120-130 | 240 | 3350 |
| Φ4.2x13 | 15.8 | ≤2 | 180-200 | 240 | 3350 |
| Φ4.8x14 | 15 | ≤25 | 100-115 | 285 | 4200 |
| Детали | Количество | Масса | Mатериал |
| Вращающийся цилиндр | 1 ед. | 219300 кг | 20g-Z25, среднелегированная сталь |
| Подшипник скользящего башмака на загрузочном конце (оснащен датчиком температуры pt100) | 1 ед. | 13700 кг | ZSnSb11Cu6 |
| Подшипник скользящего башмака на разрузочном конце (оснащен датчиком температуры pt100) | 1 ед. | 13500 кг | ZSnSb11Cu6 |
| Разгрузочное устройство (оснащено стендом) | 1 ед. | 893 кг | Конструктивные детали |
| Крышка разгрузочного отверстия (оснащено стендом) | 1 ед. | 14400 кг | Конструктивные детали |
| Монтажный комплект скользящего башмака | 1 ед. | 255 кг | Конструктивные детали |
| Система смазки скользящего башмака | 2 ед. | 486 кг | / |
| Зубчатая передача | 1 ед. | 119000 кг | / |
| Всего | 9 | 381534 кг | / |
Устройство подачи
Материалы доставляются в мельницу устройством подачи, имеющим конструкцию с наклонной затворкой для более плавного процесса подачи. Устройство подачи оснащено внутренней заменяемой обшивочной плитой, а также уплотнительным устройством на стыке, соединяющим с вращающимся цилиндром для предотвращения попадания холодного воздуха. Разделители могут быть установлены между воздуховпускной трубкой и стендом для регулирования высоты подающего устройства при необходимости.
- Устройство подачи снаружи
- Устройство подачи внутри
Подшипник скользящего башмака
Подшипник скользящего башмака может автоматически регулировать позицию при вращении мельницы, путем осевого движения вращения башмака и цилиндра.
- Модель подшипника скользящего башмака

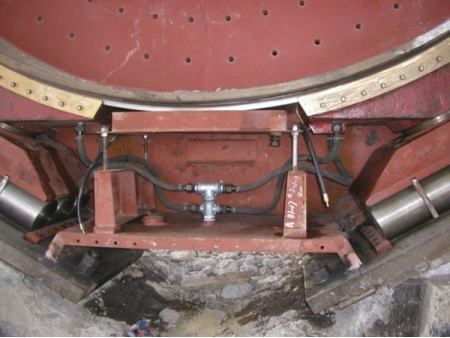

- Установка подшипника скользящего башмака
- Сферическое гнездо и контур смазки подшипника скользящего башмака
Вращающийся цилиндр
Вращающийся цилиндр - ключевая деталь шаровой мельница, состоящая из полого вала, корпуса, подъемных балок, межкамерной перегородки и обшивочной плиты. Колосниковая решётка изготовлена из износостойкой литой стали с учетом того, что шары подвергают износу внутренней поврехности цилиндрического корупса. В то же время, колосниковая решетка оснащена возвращающим шары устройством для увеличения площади снятия давления.
Разгрузочное устройство
Воздуховыпускное отверстие расположено на верхней части разгрузочного устройства, в то время как разгрузочное отверстие - на нижней части устройства. Разгрузочное устройство оснащено дверцей для осмотра и обслуживания.
Зубчатая передача
Данная шаровая мельница оснащена двуступенчатыми планетарными редукторами, изменяющие фиксированную ось на подвижную, таким образом повышая эффективность трансмисии на 96%, что на 7.3% выше, по сравнению с другими шаровыми мельницами, благодаря чему повышается эффективность энергосбережения.
- Преимущества данной шаровой мельницы: меньшее количество трения и энергии, более простая активация, благодаря использованию в качестве главного подшипника двухрядного самоустанавливающегося роликового подшипника вместо скользящего подшипника.
- Данная мельница имеет большую производительность благодаря большим размерам загрузочного и разгрузочного отверстий.
- Используется два вида питателя: комбинированный и барабанный питатели. Оба легки в использовании и установлены раздельно.
- Данная шаровая мельница подходит для продолжительной работы, поскольку нет ударной силы, что позволяет иметь высокую эффективность и тратить меньше времени на обслуживание.
