Высоковольтный трехфазный асинхронный двигатель

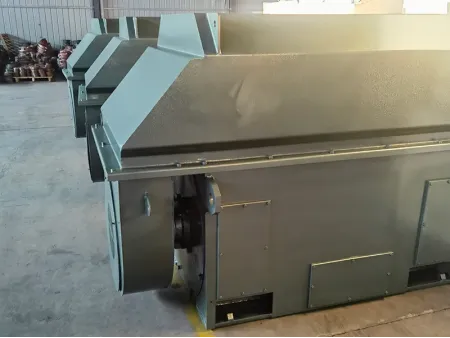

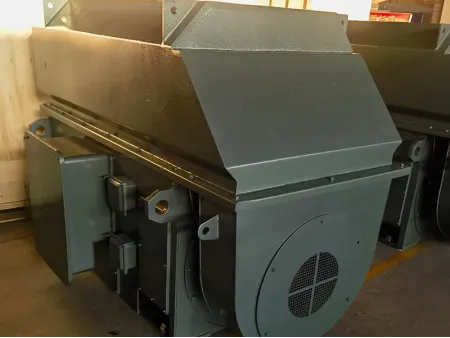

Трехфазные асинхронные двигатели серии YKK имеют закрытую конструкцию с воздушно-воздушной системой охлаждения, низковольтными характеристиками и высокой мощностью. Основание и торцевые крышки выполнены из стальных листов с коробчатой конструкцией, что позволяет проводить внутренний осмотр через съемную верхнюю крышку. Все компоненты двигателя легко демонтируются для удобства установки и обслуживания.
Двигатели серии YKK отличаются высокой эффективностью, энергосбережением, низким уровнем шума и вибрации, малым весом и надёжной работой. Эти двигатели подходят для привода вентиляторов, компрессоров, насосов, дробилок, резательных машин и другого оборудования. Они могут использоваться в качестве основного источника питания на угольных шахтах, в машиностроении, на электростанциях, а также на различных промышленных и горнодобывающих предприятиях.
- Высота оси: 155-930 мм
- Мощность: 300-12500 кВт
- Номинальное напряжение: 10000 В / 6000 В / 3000 В (возможно изменение под заказ)
- Частота: 50 Гц
- Степень защиты: IP44/IP54/IP55
- Температурный класс: 155(F)
- Система охлаждения: IC611, IC616
| Модель | Номинальная мощность (кВт) | Синхронная скорость (об/мин) | Номинальный ток (А) | КПД (%) | Коэффициент мощности (cos φ) | Ток при заторможенном роторе, (А) | Кратность пускового момента | Кратность максимального момента |
| 280 | 3000 | 25.1 | 93.8 | 0.87 | 7.0 | 0.6 | 1.8 | |
| 315 | 28.2 | 94.1 | ||||||
| 355 | 31.7 | 94.3 | ||||||
| 400 | 35.1 | 94.4 | ||||||
| 450 | 39.3 | 94.5 | ||||||
| 500 | 44.2 | 94.6 | ||||||
| 560 | 49.2 | 94.7 | 0.88 | |||||
| 630 | 55.3 | 94.8 | ||||||
| 710 | 62.2 | 94.9 | ||||||
| 800 | 69.1 | 95.0 | ||||||
| 900 | 77.2 | 95.2 | ||||||
| 1000 | 85.0 | 95.4 | 0.89 | |||||
| 1120 | 95.1 | 95.5 | ||||||
| 1250 | 108.6 | 95.6 | ||||||
| 1600 | 120.6 | 95.7 | 0.90 | |||||
| 1800 | 133.9 | 95.8 | ||||||
| 2000 | 149.7 | 96.0 | ||||||
| 280 | 1500 | 25.5 | 93.3 | 0.86 | 7.0 | 0.7 | 1.8 | |
| 315 | 28.7 | 93.5 | ||||||
| 355 | 32.2 | 93.9 | ||||||
| 400 | 35.5 | 94.5 | ||||||
| 450 | 39.9 | 94.2 | ||||||
| 500 | 44.8 | 94.4 | ||||||
| 560 | 49.6 | 95.0 | 0.87 | |||||
| 630 | 55.8 | 95.1 | ||||||
| 710 | 62.0 | 95.2 | 0.88 | |||||
| 800 | 68.8 | 95.3 | ||||||
| 900 | 77.0 | 95.4 | ||||||
| 1000 | 84.9 | 95.5 | 0.89 | |||||
| 1120 | 92.9 | 95.7 | ||||||
| 1250 | 108.3 | 95.8 | ||||||
| 1400 | 121.7 | 95.9 | 0.6 | |||||
| 1600 | 135.1 | 96.0 | ||||||
| 1800 | 151.2 | 96.1 |
| Габарит | Кол- во полюсов | Установочные размеры | Габаритные размеры | |||||||||||
| A | B | C | D | E | F | G | H | K | AC | AD | HD | L | ||
| 450 | 2 | 800 | 1120 | 400 | 90 | 170 | 25 | 81 | 450 | 35 | 1420 | 1100 | 1900 | 2600 |
| 4 | 355 | 110 | 210 | 28 | 100 | |||||||||
| 6 | ||||||||||||||
| 500 | 2 | 900 | 1250 | 560 | 100 | 90 | 500 | 42 | 1600 | 1150 | 2200 | 2900 | ||
| 4 | 475 | 120 | 32 | 109 | ||||||||||
| 6-10 | 130 | 250 | 119 | |||||||||||
| 560 | 2 | 1000 | 1400 | 560 | 560 | 1800 | 1250 | 2400 | 3200 | |||||
| 4 | 500 | 150 | 36 | 138 | ||||||||||
| 6-12 | 160 | 300 | 40 | 147 | ||||||||||
| 630 | 2 | 1120 | 1600 | 560 | 140 | 250 | 36 | 128 | 630 | 48 | 2000 | 1300 | 2700 | 3500 |
| 4 | 530 | 170 | 300 | 40 | 157 | |||||||||
| 6-12 | 180 | 45 | 165 | |||||||||||
