Ветровые генераторы / Ветровые турбины / Ветроэлектрические установки
Представленная серия ветрогенераторов использует технологию преобразования ветровой энергии, разработанную компанией Siemens. Конструкция ветровой турбины базируется на платформе G2. Ветрогенератор характеризуется стабильной выработкой электроэнергии и продолжительным сроком службы.

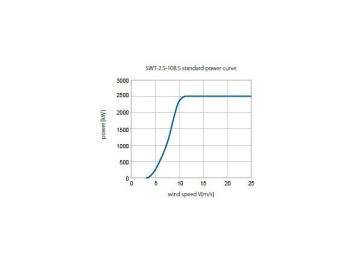

Кривая мощности ветрогенератора SWT-2.5-108 S
Технические параметры
| Рабочие характеристики |
| Номинальная мощность (кВт) | 2500 |
| Минимальная рабочая скорость ветра (м/с) | 3.5 |
| Проектная скорость ветра для отключения ветроэнергетической установки (м/с) | 25 |
| Класс ветра | IEC II B |
| Макс. скорость ветра (3с) (м/с) | 59.5 |
| Рабочая температура (℃) | -10~ 35 |
| Критическая температура (℃) | -20~ 45 |
| Диапазон скоростей вращения ротора (об/мин) | 6.6~19.8 |
| Проектная скорость вращения ротора (об/мин) | 17 |
| Проектная скорость ветра (м/с) | 12-13 |
| Срок службы (год) | 20 |
| Цвет покраски | RAL7035 (светло-серый) |
| Масса ротора (т) | 60 |
| Масса ступица ротора (т) | 25 |
| Масса гондолы (т) | 82 |
| Ротор |
| Диаметр ротора (м) | 108 |
| Ометаемая площадь (м2) | 9144 |
| Кол-во лопастей | 3 |
| Угол наклона ротора (°) | 6 |
| Конус лопастей винта (°) | 5 |
| Лопасти |
| Тип | B53 |
| Длина лопастей (м) | 52.6 |
| Аэродинамическая форма | NACA63XXX,FFAXXX,SWPXXX |
| Материал исполнения лопастей | Эпоксидный стеклопластик |
| Система регулировки шага винта |
| Привод | Гидравлический |
| Скорость регулировки (°/с) | 7 |
| Подшипники | Шарикоподшипники с четырёхточечным контактом |
| Трансмиссия |
| Соединение | Ступица ротора-вал ротора: фланцевое соединение |
| Тип трансмиссии | Трехступенчатый, параллельная ось / винтовой |
| Передаточное число | 1:91 |
| Система смазки трансмиссии | Барботажная |
| Трансмиссионное масло (л) | ~400 |
| Фильтр трансмиссионного масла | Отдельный маслоохладитель |
| Охлаждение трансмиссии | Масло-вода-воздух |
| Генератор |
| Тип | Асинхронный генератор типа "беличье колесо" |
| Проектная мощность (кВт) | 2500 |
| Номинальная скорость вращения (об/мин) | 600-1800 |
| Номинальное напряжение (В) | 750 |
| Частота (Гц) | 50/60 |
| Класс изоляции | F |
| Класс защиты от влаги и пыли | IP54 |
| Охлаждение | Водяное |
| Инвертор |
| Тип | Четырёхквадрантный |
| Фиксируемая мощность (кВА) | 2500 |
| Номинальное напряжение (В) | 690 |
| Частота (Гц) | 50/60 |
| Регулятор | ШИМ |
| Охлаждение | Водяное |
| Поворотный механизм |
| Тип | Активный |
| Подшипники | Скользящие |
| Привод | Редукторный двигатель с регулируемой частотой вращения |
| Скорость регулировки (°/мин) | 35.532 (0.0987 об/мин) |
| Тормозная система |
| Тип | Основной тормоз вспомогательный тормоз |
| Основной тормоз | Гидравлический тормоз винта |
| Вспомогательный тормоз | Гидромеханический дисковый тормоз ротора |
| Основные несущие компоненты |
| Ступица ротора | Высокопрочный чугун |
| Подшипники ротора | Двухрядные сферические роликовые подшипники |
| Ротор | Легированная сталь |
| Передняя рама | Высокопрочный чугун |
| Задняя рама | Конструкционная сталь |
| Корпус гондолы | Стеклопластик |
| Башня |
| Форма | Коническая |
| Высота от уровня земли до ступицы ротора | По требованию заказчика |
| Покрытие | Антикоррозионное |
| Антикоррозионное покрытие | По стандарту ISO12944 |
| Материал исполнения башни | Конструкционная сталь |
| Материал исполнения фланца | Кованая сталь |
