Ветрогенераторы представленной серии предназначены для использования в открытом море. Благодаря оптимизированной конструкции ветровая турбина способна стабильно и эффективно вырабатывать большое количество электроэнергии при достаточной силе ветра. Данные ветрогенераторы были сертифицированы классификационным сообществом DNV GL Group и успешно прошли испытания на поддержание генераторного режима при провалах напряжения сети.

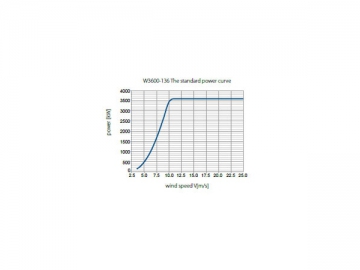

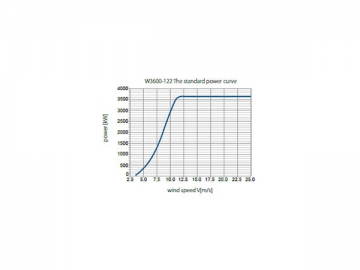

Кривая мощности ветрогенератора W3600-116/122/136
Технические параметры
| Рабочие характеристики |
| Номинальная мощность (кВт) | 3600 |
| Минимальная рабочая скорость ветра (м/с) | 3.5 |
| Проектная скорость ветра для отключения ветроэнергетической установки (м/с) | 25 |
| Класс ветра | IEC II A/IEC II B/IECS |
| Макс. скорость ветра (3с) (м/с) | 59.5/59.5/52.5 |
| Рабочая температура (℃) | -20~ 40 |
| Критическая температура (℃) | -30~ 50 |
| Диапазон скоростей вращения ротора (об/мин) | 8.3-15.4/8.3-15.4/7.7-14.3 |
| Проектная скорость вращения ротора (об/мин) | 14/14/13 |
| Проектная скорость ветра (м/с) | ~12/~11~10 |
| Срок службы (год) | 20/25/20 |
| Цвет покраски | RAL7035 (светло-серый) |
| Масса ротора (т) | 93.5/95/107 |
| Масса ступица ротора (т) | 39.5 |
| Масса гондолы (т) | ~146 |
| Ротор |
| Диаметр ротора (м) | 116/122/136 |
| Ометаемая площадь (м2) | 10568/11863/14520 |
| Кол-во лопастей | 3 |
| Угол наклона ротора (°) | 5 |
| Конус лопастей винта (°) | 3.5 |
| Лопасти |
| Длина лопастей (м) | 56.4/59.4/66.4 |
| Аэродинамическая форма | Aerodyn AE NACA |
| Материал исполнения лопастей | Стеклопластик |
| Система регулировки шага винта |
| Привод | Электрический |
| Скорость регулировки (°/с) | 3.5 |
| Подшипники | Двухрядные шарикоподшипники с четырёхточечным контактом |
| Трансмиссия |
| Соединение | Ступица ротора-вал ротора: фланцевое соединение; вал ротора-трансмиссия: фланцевое соединение; трансмиссия-генератор: двойная гибкая муфта |
| Тип трансмиссии | Двухступенчатый планетарный, параллельная ось |
| Передаточное число | 84/84/90.46 |
| Система смазки трансмиссии | Принудительная барботажная |
| Трансмиссионное масло (л) | ~800 |
| Фильтр трансмиссионного масла | Линейный фильтр нелинейный фильтр тонкой фильтрации |
| Охлаждение трансмиссии | Масло-вода-воздух |
| Генератор |
| Тип | Асинхронный генератор |
| Проектная мощность (кВт) | 3828 |
| Номинальная скорость вращения (об/мин) | 697~1293.6 |
| Номинальное напряжение (В) | 690 (ротор)/3000 (статор) |
| Частота (Гц) | 50 |
| Класс изоляции | F, H |
| Класс защиты от влаги и пыли | IP54 |
| Охлаждение | Водяное |
| Генератор |
| Тип | Асинхронный генератор |
| Проектная мощность (кВт) | 3828 |
| Номинальная скорость вращения (об/мин) | 697~1293.6 |
| Номинальное напряжение (В) | 690 (ротор)/3000 (статор) |
| Частота (Гц) | 50 |
| Класс изоляции | F, H |
| Класс защиты от влаги и пыли | IP54 |
| Охлаждение | Водяное |
| Инвертор |
| Фиксируемая мощность (кВА) | 3755 |
| Номинальное напряжение (В) | 690 |
| Частота (Гц) | 50±5% |
| Регулятор | Водяное |
| Поворотный механизм |
| Привод | Электрический |
| Подшипники | Двухрядные шарикоподшипники с четырёхточечным контактом |
| Кол-во двигателей | 4 |
| Скорость регулировки (°/с) | 0.543 |
| Тормозная система |
| Тип | Основной тормоз вспомогательный тормоз |
| Основной тормоз | Аэродинамический лопастной тормоз |
| Вспомогательный тормоз | Гидромеханический дисковый тормоз |
| Основные несущие компоненты |
| Ступица ротора | Высокопрочный чугун |
| Подшипники ротора | Двухрядные сферические роликовые подшипники |
| Ротор | Высокопрочный чугун |
| Передняя рама | Высокопрочный чугун |
| Задняя рама | Конструкционная сталь |
| Корпус гондолы | Стеклопластик |
| Система управления |
| Контроллер | ПЛК |
| СУТП | Распредёленное управление |
| Управление шиной | Линия межсистемной связи |
| Дистанционное управление | SCADA |
| Башня |
| Форма поперечного сечения | Цилиндрическая |
| Высота от уровня земли до ступицы ротора | 90 м (или по требованию заказчика) |
| Покрытие | Антикоррозионное |
| Антикоррозионное покрытие | По стандарту ISO12944 |
| Материал исполнения башни | Конструкционная сталь |
| Материал исполнения фланца | Кованая сталь |
