Ветрогенераторы мощностью 2 МВт

Запрос цены

О нас: http://shanghaielectric-smec.ru

Ветровые генераторы / Ветровые турбины / Ветроэлектрические установки

Представленные ветрогенераторы представляют собой высокопроизводительные ветровые турбины с горизонтальной осью и винтом регулируемого шага. Диаметр окружности ротора может составлять 87 / 93 / 99 / 105 / 111 / 116 метров, что позволяет эффективно вырабатывать электроэнергию при ветре класса I - IV.

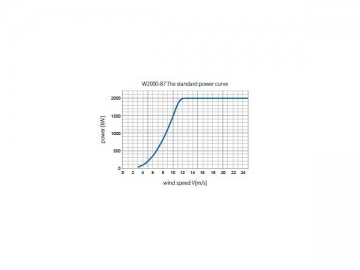

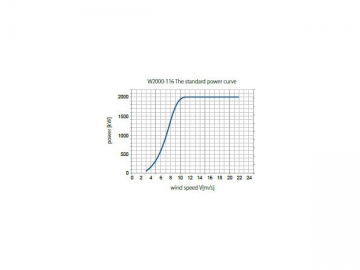

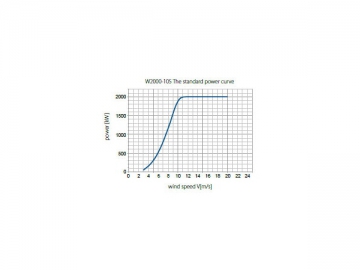

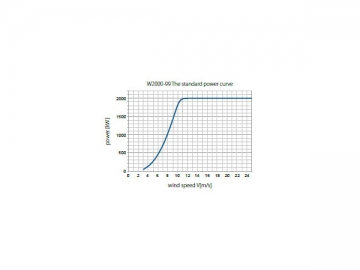

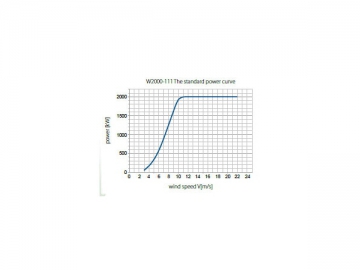

Кривая мощности ветрогенератора W2000-87/93/99/105/111/116

Технические параметры
Номинальная мощность (кВт)	2000
Минимальная рабочая скорость ветра (м/с)	3
Проектная скорость ветра для отключения ветроэнергетической установки (м/с)	25/25/25/20/22/25
Класс ветра	IEC I B/IECII B/IECIII A/IECIII B/IEC S/IECS
Макс. скорость ветра (3с) (м/с)	70/59.5/52.5/52.5/52.5/52.5
Рабочая температура (℃)	[-20, 40](норм. температура) [-30, 40](низкая температура)
Критическая температура (℃)	[-30, 50](норм. температура) [-40, 50](низкая температура)
Диапазон скоростей вращения ротора (об/мин)	8.33-16.5/8.33-16.5/8.33-16.5/8.33-16/7.87-16/7.87-16
Проектная скорость вращения ротора (об/мин)	15.35/15.35/15.35/15/14.5/14.5
Проектная скорость ветра (м/с)	11.4/10.8/10.4/10/9.5/9.2
Срок службы (год)	20
Цвет покраски	RAL7035 (светло-серый)
Масса ротора (т)	43.2/42.5/45.6/48.6/51.3/51.8
Масса ступица ротора (т)	17.5
Масса гондолы (т)	82

Ротор
Диаметр ротора (м)	87/93/99/105/111/116
Ометаемая площадь (м2)	5942/6789/7693/8659/9677/10565.
Кол-во лопастей	3
Угол наклона ротора (°)	5
Конус лопастей винта (°)	3.5/3.5/3.5/3.5/5/5

Лопасти
Длина лопастей (м)	42.38/45.38/48.38/51.38/54.38/56.88
Аэродинамическая форма	Aerodyn AE NACA
Материал исполнения лопастей	Стеклопластик

Система регулировки шага винта
Привод	Электрический
Скорость регулировки (°/с)	5
Подшипники	Шарикоподшипники с четырёхточечным контактом

Трансмиссия
Соединение	Ступица ротора-вал ротора: фланцевое соединение; вал ротора-трансмиссия: диск фрикциона; трансмиссия-генератор: двойная гибкая муфта
Тип трансмиссии	Одноступенчатый, параллельная ось
Передаточное число	118/118/118/118/125/125
Система смазки трансмиссии	Принудительная барботажная
Трансмиссионное масло (л)	~400
Фильтр трансмиссионного масла	Линейный (может достигать тонкости фильтрации нелинейных фильтров)
Охлаждение трансмиссии	Масло-вода-воздух

Генератор
Тип	Асинхронный генератор
Проектная мощность (кВт)	2100
Номинальная скорость вращения (об/мин)	983-1983
Номинальное напряжение (В)	690
Частота (Гц)	50
Класс изоляции	F, H
Класс защиты от влаги и пыли	IP54
Охлаждение	Водяное

Инвертор
Тип
Фиксируемая мощность (кВА)	2100
Номинальное напряжение (В)	690
Частота (Гц)	50
Охлаждение	Водяное

Поворотный механизм
Привод	Электрический
Подшипники	Шарикоподшипники с четырёхточечным контактом
Кол-во двигателей	4
Скорость регулировки (°/с)	0.68

Тормозная система
Тип	Основной тормоз вспомогательный тормоз
Основной тормоз	Аэродинамический лопастной тормоз
Вспомогательный тормоз	Гидромеханический дисковый тормоз

Основные несущие компоненты
Ступица ротора	Высокопрочный чугун
Подшипники ротора	Двухрядные сферические роликовые подшипники
Ротор	Легированная сталь
Передняя рама	Высокопрочный чугун
Задняя рама	Конструкционная сталь
Корпус гондолы	Стеклопластик

Система управления
Контроллер	ПЛК
СУТП	Распредёленное управление
Управление шиной	Линия межсистемной связи
Дистанционное управление	SCADA

Башня
Форма поперечного сечения	Цилиндрическая
Высота от уровня земли до ступицы ротора	80 м (или по требованию заказчика)
Покрытие	Антикоррозионное
Антикоррозионное покрытие	По стандарту ISO12944
Материал исполнения башни	Конструкционная сталь
Материал исполнения фланца	Кованая сталь
