Муфта гибкая

Запрос цены

Веб-сайт: http://grooved-fittings.ru/1-2-grooved-flexible-coupling.html

Фитинги из ковкого чугуна для грувлочного соединения

Муфта гибкая грувлок - фитинг для грувлочного соединения, применяется для крепления труб в трубопроводной системе. Соединение обеспечивает высокую гибкость, позволяя осевое смещение и угловое отклонение соединенных труб, что делает систему трубопровода более гибкими. Соединение подходит для ситуаций, где трубы подвержены асимметрии или деформированы из-за воздействия температур, вибрации, шума и т. д. Муфта гибкая может использоваться для проектирования изогнутых трубопроводов.

Рекомендованное применение

Муфта гибкая грувлок идеальный вариант для соединения трубопроводных систем среднего давления, таких как технологичные трубопроводы, горнодобывающие и нефтепромысловые трубопроводы.

Основные характеристики

Доступные размеры: 1~12 дюйм| DN25~DN300
Рабочее давление: 300PSI/2.07МПа
Сертификат: FM/UL/CE
Покрытие: эпоксидное/оцинкованное
Цвет: красный/оранжевый/белый и т. д.
Материал: ковкий чугун

Характеристики

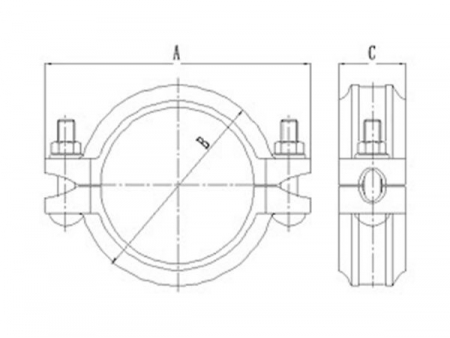

Номинальный размер	Наружный диаметр трубы	Габариты			Размер болта
мм/дюйм	мм/дюйм	мм/дюйм			No.-Размер мм
мм/дюйм	мм/дюйм	A мм	B мм	C мм	No.-Размер мм
25/1	33.7/1.327	58/2.28	98/3.85	45/1.77	3/8*45-2
32/(1 1/4)	42.4/1.669	68/2.68	106/4.17	45/1.77	3/8*45-2
40/(1 1/2)	48.3/1.9	74/2.91	114/4.49	45/1.77	3/8*45-2
50/2	60.3/2.375	86/3.39	126/4.96	45/1.77	3/8*55-2
65/(2 1/2)	73/2.875	98/3.86	137/5.39	45/1.77	3/8*55-2
65/(2 1/2)	76.1/3	98/3.86	140/5.51	45/1.77	3/8*55-2
80/3	88.9/3.5	111/4.37	158/6.22	45/1.77	3/8*55-2
100/4	108/4.25	130/5.11	180/7.09	49/1.93	1/2*65-2
100/4	114.3/4.5	141/5.55	186/7.32	49/1.93	1/2*65-2
125/5	133/5.25	164/6.46	216/8.5	50/1.96	1/2*75-2
125/5	139.7/5.5	168/6.61	222/8.74	50/1.96	1/2*75-2
125/5	141.3/5.563	172/6.77	222/8.74	50/1.96	1/2*75-2
150/6	159/6.25	190/7.48	236/9.29	50/1.96	1/2*75-2
150/6	165.1/6.5	196/7.71	244/9.61	50/1.96	1/2*75-2
150/6	168.3/6.625	197/7.76	244/9.61	50/1.96	1/2*75-2
200/8	219.1/8.625	251/9.88	318/12.52	58/2.28	5/8*95-2
250/10	273/10.75	318/12.51	386/15.20	60/2.36	3/4*110-2
300/12	323.9/12.75	372/14.64	454/17.87	64/2.51	3/4*120-2

Какие преимущества у муфты гибкой грувлока?

Гибкие муфты позволяют снизить напряжение и вибрацию, минимизировать шум и износ, поглощать удары и скручивающие нагрузки, а также компенсировать тепловое расширение или сжатие, поддерживая систему трубопроводов в хорошем состоянии.

Как правильно выбрать тип соединения для труб?

Жесткие муфты грувлок подходят для применения в местах с хорошей и стабильной центровкой валов и равномерными нагрузками, тогда как гибкие муфты наиболее подходят для применения с умеренным перекосом валов и переменными динамическими нагрузками.

Какие преимущества у грувлочной системы для труб?

Фитинги трубопроводные грувлок и муфты из ковкого чугуна прочны и долговечны, обеспечивая прочность и долговечность. Сочетание гибких муфт и прокладок позволяет подавлять вибрации, уменьшая повреждение соединений и стыков трубопроводной системы, тем самым уменьшая необходимость ремонта.
