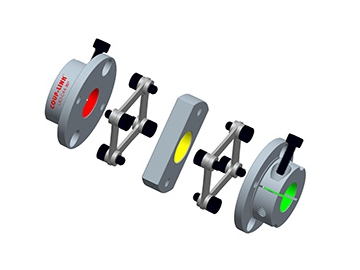

LK3-2 Двухдисковая муфта – Зажимное соединение
Запрос цены
Примечание: При оформлении заказа, пожалуйста, укажите требуемую модель и диаметр.

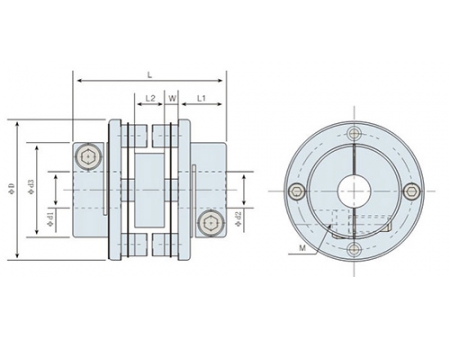

| Модель | φd1φd2 Макс.диаметр (мм) | φD | L | φD3 | W | L1 | L2 | M | Момент затяжки ( Н.м) |
| LK3-C34-WP | 9 | 34 | 37 | 21.6 | 3.6 | 11.7 | 6.4 | M3 | 1.2 |
| LK3-C44-WP | 14 | 44 | 47 | 29.6 | 4.8 | 14.6 | 8.2 | M4 | 2.5 |
| LK3-C56-WP | 20 | 56 | 61 | 38.0 | 5.5 | 19.75 | 10.5 | M5 | 5 |
| LK3-C68-WP | 25 | 68 | 74 | 46.0 | 6 | 24 | 14 | M6 | 8 |
| LK3-C82-WP | 30 | 82 | 98 | 56.0 | 8 | 30 | 22 | M8 | 20 |
| Модель | Ном.вращ.момент ( Н.м ) | Макс.вращ.момент (Н.м) | Макс.частота вращ. ( об/мин ) | Момент инерции ( кг.м2 ) | Жесткость при кручении ( Н.м/рад) | Эксцентриситет (MM) | Макс.угловое смещение ( °) | Макс.осевое смещение ( мм ) | Вес (кг) |
| LK3-C34-WP | 2.8 | 5.6 | 10000 | 6.5×10-6 | 1300 | 0.02 | 2 | ±0.3 | 39 |
| LK3-C44-WP | 8.7 | 17.4 | 10000 | 25.4×10-6 | 2800 | 0.02 | 2 | ±0.3 | 86 |
| LK3-C56-WP | 25 | 50 | 10000 | 82.5×10-6 | 4000 | 0.02 | 2 | ±0.3 | 236 |
| LK3-C68-WP | 55 | 110 | 10000 | 225×10-6 | 6200 | 0.02 | 2 | ±0.3 | 340 |
| LK3-C82-WP | 80 | 160 | 10000 | 985×10-6 | 8300 | 0.02 | 2 | ±0.3 | 751 |
Для получения дополнительной информации, .
