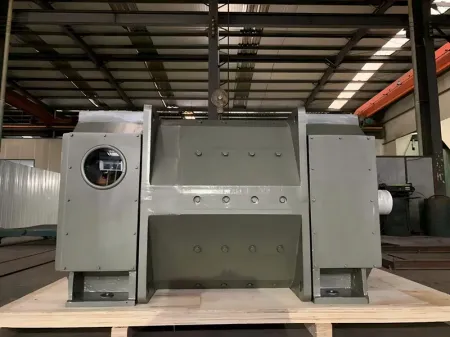

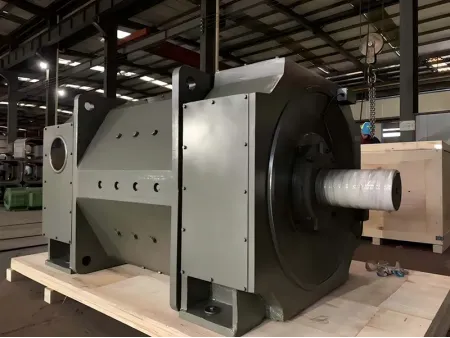

Электродвигатель постоянного тока среднего размера
Электродвигатели постоянного тока среднего размера (серия Z) идеально подходят для основных и вспомогательных приводов металлопрокатных станов, металлорежущих станков, экскаваторов, бумагоделательных машин, шахтных подъемников, экспериментального оборудования, кранов и другой техники.
Двигатели постоянного тока обеспечивают широкий диапазон мощности, крутящего момента и скорости, что делает их высокоадаптивными к различным требованиям передачи. Благодаря отличным электрическим характеристикам и продуманной конструкции, наши двигатели соответствуют международным стандартам и аналогичным передовым зарубежным моделям как по электрическим параметрам, так и по размерам установки..
- Размер корпуса: Z315-Z1000
- Мощность: 60-2800 кВт
- Напряжение: 220-1000 В
- Крутящий момент: 1.5-180 кНм
- Степень защиты: IP23/IP44
- Способ охлаждения: IC06/IC17/IC37/IC81W
| Серийный номер | Скорость при напряжении ниже номинального (об/мин) | Выходная мощность (кВт) | Номинальный ток (А) | КПД (%) | Максимальная скорость (об/мин) | Мощность возбуждения (кВт)) | Момент инерции (кг·м²) | Вентиляция | ||||
| Расход воздуха (м³/с) | Давление воздуха (Па) | |||||||||||
| 440В | 550В | 660В | 750В | |||||||||
| 01 | 230 | 490 | 1233 | 89.1 | 690 | 7.6 | 320 | 6.5 | 1000 | |||
| 300 | 630 | 1223 | 92.2 | 1000 | 7.6 | 320 | 6.5 | 1000 | ||||
| 335 | 759 | 1229 | 92 | 1050 | 7.6 | 320 | 6.5 | 1000 | ||||
| 380 | 860 | 1208 | 92.3 | 1150 | 7.6 | 320 | 6.5 | 1000 | ||||
| 02 | 280 | 650 | 1630 | 92.8 | 900 | 7.6 | 320 | 6.5 | 1000 | |||
| 335 | 840 | 1625 | 93 | 1000 | 7.6 | 320 | 6.5 | 1000 | ||||
| 425 | 1000 | 1600 | 93.2 | 1000 | 7.6 | 320 | 6.5 | 1000 | ||||
| 485 | 1150 | 1615 | 93.3 | 1100 | 7.6 | 320 | 6.5 | 1000 | ||||
| 03 | 325 | 800 | 1952 | 92.5 | 900 | 7.6 | 320 | 6.5 | 1000 | |||
| 400 | 1000 | 1935 | 92.9 | 850 | 7.6 | 320 | 6.5 | 1000 | ||||
| 470 | 1250 | 2000 | 93.1 | 1000 | 7.6 | 320 | 6.5 | 1000 | ||||
| 530 | 1400 | 1965 | 93.3 | 1000 | 7.6 | 320 | 6.5 | 1000 | ||||
| 04 | 350 | 850 | 2065 | 92.5 | 900 | 7.6 | 320 | 6.5 | 1000 | |||
| 450 | 1200 | 1930 | 92.8 | 1000 | 7.6 | 320 | 6.5 | 1000 | ||||
| 500 | 1400 | 1915 | 93.3 | 1000 | 7.6 | 320 | 6.5 | 1000 | ||||
- Рама среднегабаритного двигателя постоянного тока выполнена как многогранный шихтованный пакет из тонколистовой стали. Такое решение делает двигатель компактным и сравнительно легким. Он рассчитан на работу с тиристорными преобразователями и сохраняет стабильную коммутацию даже при резких изменениях нагрузки и тока. Статор и ротор пропитываются безрастворным лаком методом вакуумно-нагнетательной пропитки (VPI) - благодаря этому обмотки лучше защищены от влаги, обладают высокой механической прочностью, надежной изоляцией и эффективно отводят тепло. Сердечник якоря набран из листов электротехнической стали, что обеспечивает хорошие магнитные характеристики. Все двигатели серии комплектуются подшипниками качения и системой смазки, позволяющей доливать масло без остановки оборудования, а также имеют изоляцию класса H.
- Варианты исполнения и способы монтажа соответствуют стандартам GB997 и IEC 34-7, регламентирующим конструктивные типы и обозначения монтажных исполнений вращающихся электрических машин.
- В соответствии со стандартами GB1993 и IEC 34-6 среднегабаритный двигатель постоянного тока выпускается со степенью защиты IP23 или IP44 и поддерживает варианты охлаждения IC06, IC17, IC37 и ICW37A86. В стандартном исполнении вход охлаждающего воздуха расположен со стороны привода двигателя (со стороны, противоположной коллектору). Другие уровни защиты и способы охлаждения могут быть выполнены по запросу и согласовываются при заказе.
