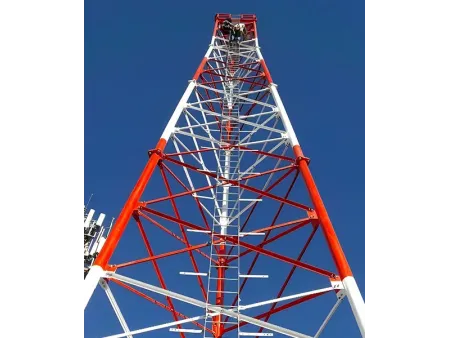

Трехгранная трубчатая башня связи
Самонесущая башня из трубчатого проката, предназначенная для телекоммуникационных проектов, доступная в вариантах высотой от 5 до 120 метров
Трехгранные трубчатые башни связи используют круглые стальные трубы в качестве основного конструкционного материала и выполняются по треугольной схеме. Такая геометрия позволяет равномерно распределять нагрузку и сохранять устойчивость башни при ветровых воздействиях и в штатных условиях эксплуатации. Эти самонесущие башни применяются в проектах мобильной связи и вещания, особенно на площадках с ограниченным пространством, где требуется стабильная и долговременная работа.
- Нормы проектирования ANSI/TIA-222-G/H/F; EN 1991-1-4; EN 1993-3-1
- Диапазон высоты 5-120 м, по требованиям проекта
- Расчетная скорость ветра До 300 км/ч, в зависимости от условий площадки
- Обработка поверхности Горячее цинкование; Окраска
- Конструкция башни
Башня состоит из опорной части, опорных стоек, выполненных из бесшовных стальных труб или труб высокочастотной сварки, горизонтальных элементов, диагональных связей, лестницы для подъема, площадок, антенных кронштейнов и молниеотвода. Все элементы соединяются болтами, что обеспечивает устойчивую треугольную конструкцию. - Характеристики материалов
Основные несущие элементы изготавливаются из бесшовных или сварных стальных труб, тогда как горизонтальные и диагональные элементы могут выполняться из углового проката или стальных труб. Для серийного производства с взаимозаменяемыми элементами используются высокоточные формы. - Конструкция фундамента
Благодаря трехлучевому фундаменту трехгранные трубчатые башни имеют компактное и облегчённое основание, что помогает сократить затраты на фундамент и упрощает работы на площадке.
Типовые условия установки
Трехгранные трубчатые конструкции подходят для пригородных районов, небольших городов и сельских поселений, где стоимость земли ниже, а требования к внешнему виду не столь строгие. Для повышения общей эффективности и упрощения монтажа предпочтительны холмистые и горные участки с меньшей ветровой нагрузкой.
| Продукт | Телекоммуникационная башня |
| Тип башни | Самонесущая башня |
| Нормы проектирования | ANSI/TIA-222-G/H/F; EN 1991-1-4; EN 1993-3-1 |
| Сертификация | ISO 9001: 2015; COC; Отчет о независимой инспекции (SGS, BV) |
| Болты и крепеж | Класс 8.8 / 6.8 / 4.8; ASTM A325; DIN 7990, DIN 931, DIN 933; ISO 4032, ISO 4034 |
| Основной материал | Трубчатая сталь |
| Диапазон высоты | 5-120 м, по требованиям проекта |
| Расчетная скорость ветра | До 300 км/ч, в зависимости от условий площадки |
| Обработка поверхности | Горячее цинкование; Окраска |
| Стандарт цинкования | ASTM A123 / ISO 1461 |
| Расчетный срок службы | Более 20 лет |
| Варианты исполнения | Серебристый цвет (оцинкованная поверхность) или окрашенное исполнение по системе RAL, по требованиям проекта |
| Сейсмостойкость | До 8 баллов |
| Диапазон рабочей температуры | От -35°C до 45°C |
| Рабочие площадки и площадки отдыха | 1-3 шт. |
| Кронштейны для антенн | 3-18 шт. |
| Кронштейны для микроволновых антенн | 3-18 шт. |
| Основные особенности | Фланцевые соединения; стабильная работа конструкции |
| Стандарты сертификации | ||
| Нормы проектирования |
| |
| Конструкционная сталь | ||
| Марка | Низкоуглеродистая сталь | Высокопрочная сталь |
| GB/T 700 – Q235B,Q235C,Q235D | GB/T 1591 – Q355B,Q355C,Q355D,Q420B | |
| ASTM A36 | ASTM A572 Gr.50 | |
| EN 10025 – S235JR,S235J0,S235J2 | EN 10025 – S355JR,S355J0,S355J2 | |
| Расчетная скорость ветра | До 300 км/ч | |
| Допустимое отклонение | 0.5–1.0° @ при эксплуатационной скорости | |
| Предел прочности на растяжение (МПа) | 360–510 | 470–630 |
| Предел текучести (t ≤ 16 мм) (МПа) | 235 | 355 / 420 |
| Относительное удлинение (%) | 20 | 24 |
| Ударная вязкость KV (Дж) | 27 (20°C) - Q235B (S235JR) | 27 (20°C) - Q355B (S355JR) |
| 27 (0°C) - Q235C (S235J0) | 27 (0°C) - Q355C (S355J0) | |
| 27 (-20°C) - Q235D (S235J2 | 27 (-20°C) - Q355D (S355J2) | |
| Болты и гайки | ||
| Класс | Класс 4.8,6.8,8.8 | |
| Стандарты механических свойств | ||
| Болты | ISO 898-1 | |
| Гайки | ISO 898-2 | |
| Шайбы | ISO 7089 / DIN 125 / DIN 9021 | |
| Стандарты размеров | ||
| Болты (размеры) | DIN 7990,DIN 931,DIN 933 | |
| Гайки (размеры) | ISO 4032,ISO 4034 | |
| Шайбы (размеры) | DIN 7989,DIN 127B,ISO 7091 | |
| Сварка | ||
| Метод | CO₂-сварка в защитной среде и автоматическая сварка под флюсом (SAW) | |
| Стандарт | AWS D1.1 | |
| Цинкование | ||
| Стандарт цинкования стальных элементов | ISO 1461 или ASTM A123/A123M | |
| Стандарт цинкования болтов и гаек | ISO 1461 или ASTM A153/A153M | |
Основные компоненты
- Анкерные болты
- Кронштейн для крепления антенны
- Медные компоненты заземления
- Соединительные пластины
- Антенная мачта
Опциональные комплектующие
- Болты для башен связи
- Заградительный огонь
- Лестница для подъема
- Медный молниеотвод
- Решетчатая площадка и сетчатая площадка
Мы предоставляем полное техническое сопровождение и выполняем строительство в соответствии с утвержденными чертежами. Если у вас возникнут вопросы, мы всегда готовы помочь.
Трехгранная схема колонн оптимизирует использование стали и помогает сократить общий расход материала.
Компактная ширина основания позволяет минимизировать занимаемую площадь, что делает выбор площадки более удобным и гибким.
Благодаря облегченной общей конструкции на фундамент передается меньшая нагрузка, что помогает снизить затраты на строительную часть.
Решетчатая ферменная схема упрощает транспортировку и монтаж на объекте, а также сокращает сроки строительства.
Конструкция, рассчитанная с учетом распределения ветровых нагрузок, способна выдерживать скорость ветра до 50 м/с и соответствует требованиям по сейсмостойкости до 8 баллов, обеспечивая плавную и стабильную передачу усилий.

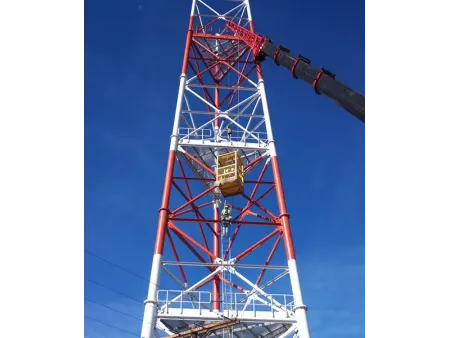

- 50-метровая трехгранная трубчатая мачта связи
- 50-метровая трехгранная трубчатая мачта связи
- 50-метровая трехгранная трубчатая мачта связи
Лазерная резка
Лазерная резка используется для формирования стальных элементов при помощи сфокусированного луча и вспомогательного газа для удаления материала. Этот процесс обеспечивает высокую скорость резки и высокую точность размеров до ±0.05 мм при минимальном тепловом воздействии. Это снижает риск деформации и позволяет получать чистые и четкие кромки.
Пробивка и резка на станках с ЧПУ
Угловой прокат обрабатывается на автоматизированных линиях пробивки и резки с ЧПУ. В процесс интегрированы автоматическая подача, позиционирование, пробивка и резка, что обеспечивает стабильное и эффективное производство. Точное позиционирование ЧПУ поддерживает стабильное качество даже при работе с более сложными элементами.
Горячее цинкование и защита поверхности
Основной антикоррозионной защитой башни является горячее цинкование, дополненное дополнительным пластиковым покрытием. Цинковый слой защищает сталь от коррозии и повышает ее долговечность, а покрытие обеспечивает дополнительную изоляцию и защиту поверхности. Такое сочетание позволяет башне сохранять надежные эксплуатационные характеристики более 20 лет и хорошо адаптироваться к суровым условиям, включая высокие и низкие температуры, прибрежные районы и горную местность.
