Трубчатая турбина

Запрос цены

О нас: http://waterturbines-ru.com/1-1-tubular-turbine.html

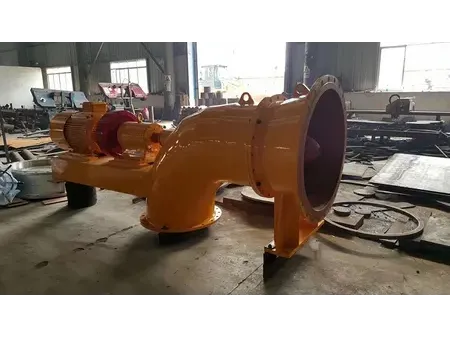

Горизонтальная гидротурбина для ГЭС со сверхнизким напором и сверхвысоким расходом воды

Напор: 2-25 м
Мощность: от 100 кВт до 8 МВт
Расход: 2-100 м³/с

Запросить цену

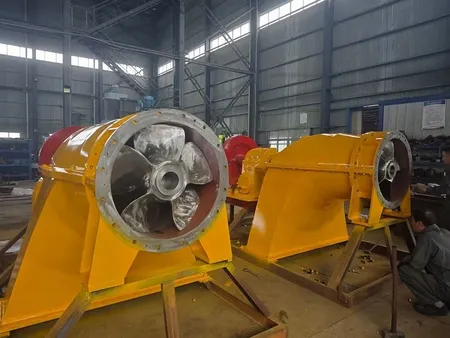

Трубчатые гидротурбины, также известные как горизонтально-осевые турбины, представляют собой особый тип гидротурбин, в которых вода течет преимущественно вдоль горизонтальной оси в проточной части без изменения направления. Эта характеристика осевого потока позволяет увеличить диаметр рабочего колеса и улучшает как пропускную способность турбины, так и ее гидравлический КПД. Среди ключевых характеристик данного вида гидротурбин можно выделить следующие:

Имеет относительно большой диаметр рабочего колеса (от 0.8 м до 5 м)
Подходит для напоров от 2 м до 25 м
Оптимальна для низконапорных условий с высоким расходом воды

Трубчатые турбины идеально подходят для приливных электростанций, где их уникальная способность работать в обоих направлениях потока делает их пригодными для комплексного использования низконапорных гидроресурсов.

Благодаря высокой эффективности, низким капитальным вложениям, быстрому освоению принципов работы и нарастающей выходной мощности горизонтально-осевые прямоточные турбины пользуются огромной популярностью в гидроэнергетике.

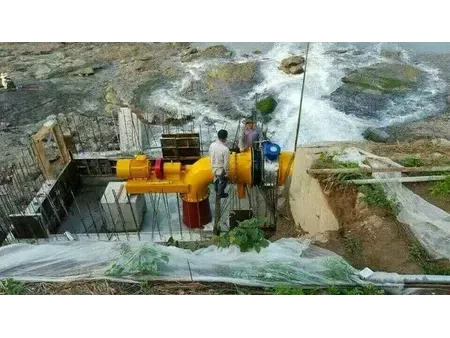

Вас также могут заинтересовать наши проекты

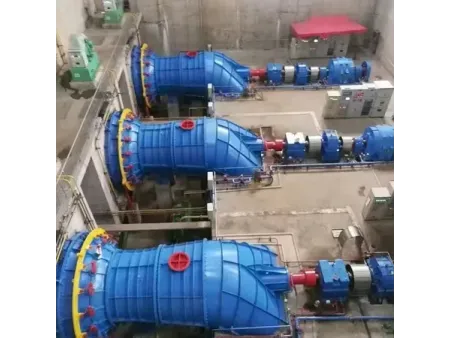

Гидроэлектростанция Хэчи-Тяньхэ

Объем заказа: 3 комплекта осевых турбогенераторов

Основные параметры:

Напор: 8 м
Расход: 50 м³/с
Мощность: 3000 кВт (3 установки по 1000 кВт каждая)

Установки были успешно введены в эксплуатацию в мае 2013 года.

Заказ

Пакистан

Объем заказа: 2 комплекта осевых турбогенераторов

Основные параметры:

Напор: 6 м
Расход: 25 м³/с
Мощность: 500 кВт (2 установки по 250 кВт каждая)

Установки были успешно экспортированы в Пакистан в августе 2023 года

Заказ

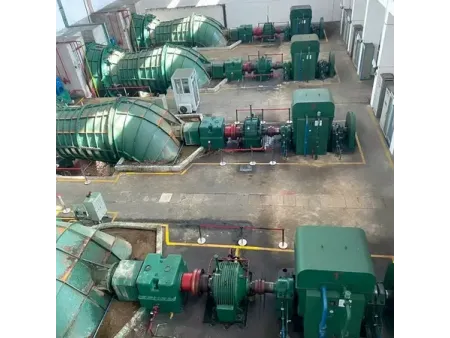

Электростанция в г. Шаогуань

Объем заказа: 3 комплекта осевых турбогенераторов

Основные параметры:

Напор: 10 м
Расход: 18 м³/с
Мощность: 1500 кВт (3 установки по 500 кВт каждая)

Установки были успешно введены в эксплуатацию в марте 2013 года.

Заказ

Проект в Южной Африке

Объем заказа: 2 комплекта осевых турбогенераторов

Основные параметры:

Напор: 7 м
Расход: 10 м³/с
Мощность: 400 кВт (2 установки по 200 кВт каждая)

Установки были успешно экспортированы в Южную Африку в сентябре 2021 года

Заказ

Гидроэлектростанция Shaoguan Ruyuan в г. Лоян

Объем заказа: 4 комплекта осевых турбогенераторов

Основные параметры:

Напор: 11 м
Расход: 30 м³/с
Мощность: 2000 кВт (4 установки по 500 кВт каждая)

Установки были успешно введены в эксплуатацию в июле 2018 года

Заказ

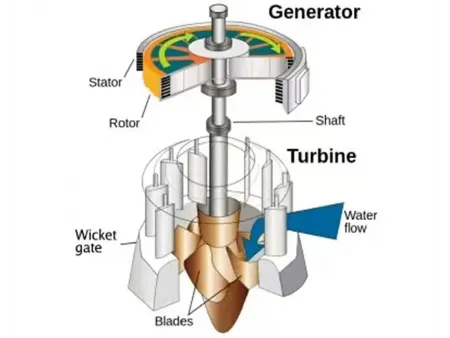

В чем заключается принцип работы трубчатой турбины?

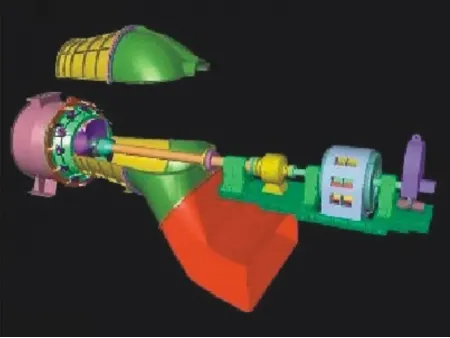

Трубчатая турбина представляет собой особый тип осевой турбины, разработанной специально для низконапорных гидроэнергетических установок. Обычно она имеет горизонтальное расположение вала и не использует спиральный корпус. Вместо этого вода подается непосредственно к рабочему колесу турбины через напорный водовод и приводит в движение лопасти, соединенные с валом генератора. Благодаря непрерывному потоку воды лопасти непрерывно вращаются, заставляя генератор работать. Данный процесс преобразует механическую энергию турбины непосредственно в электрическую энергию.

Часто задаваемые вопросы

Какие существуют типы трубчатых турбин?

Трубчатая турбина является идеальным выбором для систем с очень низким напором и крайне высоким расходом воды, предлагая большую пропускную способность, высокий удельный КПД и отсутствие необходимости в проведении земляных работ.

Конструктивно трубчатые турбины можно классифицировать на:

Сферические
Прямоточные
Капсульные

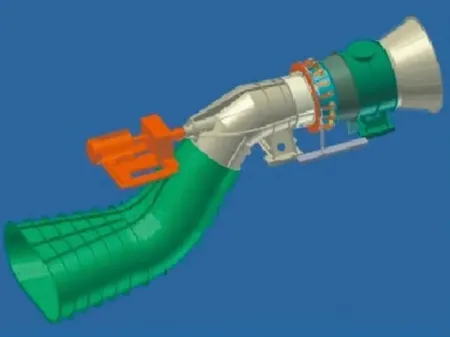

S-образные

Какие условия делают реки подходящими для трубчатых турбин?

Трубчатые турбины, как правило, подходят для рек с высоким расходом воды и низким напором от 4 до 25 м. Кроме того, они обладают такими конструктивными преимуществами, как упрощенный монтаж, сокращенное использование бетона и ускоренная сборка.

Каков расчетный срок службы трубчатой турбины?

Корпус трубчатой турбины изготавливается из обычной стали, а лопатки – из нержавеющей стали, что гарантирует высокую коррозионную устойчивость и срок службы более 30 лет. Корпус генератора выполнен из стали и содержит обмотки и магнитные полюса.

Какой тип турбин лучше всего подходит для использования в приливных и обычных гидроэлектростанциях?

Трубчатые турбины являются оптимальным выбором для выработки приливной и гидравлической энергии с низким напором и большим расходом. Они отличаются большой пропускной способностью, высокой эффективностью и минимальными требованиями к выемке грунта.

Какие услуги по послепродажному обслуживанию вы предлагаете?

После оформления заказа на наши турбоагрегаты мы предоставим вам полный комплект монтажных чертежей. При необходимости мы также окажем вам помощь с монтажом оборудования.

Свяжитесь с нами

Наша команда экспертов готова оказать вам любую поддержку в подборе и настройке конфигураций гидротурбин для ваших ГЭС
