Поворотно-лопастная гидротурбина (турбина Каплана)

Запрос цены

О нас: http://waterturbines-ru.com/1-4-kaplan-turbine.html

Реактивная турбина (осевая гидротурбина) для низко- и средненапорных гидроэнергетических установок с высокими расходами воды

Напор: 3-30 м
Мощность: от 50 кВт до 30 МВт
Расход: 1-50 м³/с

Запросить цену

Турбины Каплана представляют собой реактивные турбины, в которых вода поступает осевым потоком в рабочее колесо и выходит вдоль лопастей в том же осевом направлении, преобразуя гидравлическую энергию в механическую. Рабочее колесо состоит из корпуса, лопастей и конуса отсасывающей трубы. По сравнению с радиально-осевыми турбинами, поворотно-лопастные турбины имеют меньшее количество лопастей, а ось лопастей перпендикулярна валу турбины.

Гидротурбины Каплана подходят для гидроэлектростанций с низким и средним напором, в диапазоне от 3 до 80 метров, и высоким расходом воды. Их ключевая особенность в том, что при одинаковых напорных условиях они обладают более высокими удельными скоростями по сравнению с радиально-осевыми турбинами Френсиса.

Основываясь на механизме вращения лопастей, турбины Каплана классифицируются следующим образом:

Турбины с поворотными лопастями
Турбины с фиксированными лопастями

Вас также могут заинтересовать наши проекты

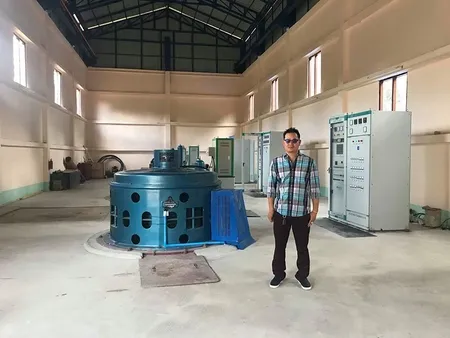

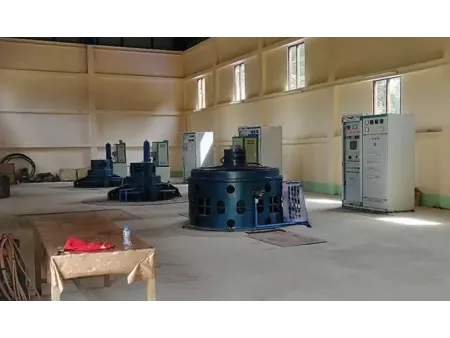

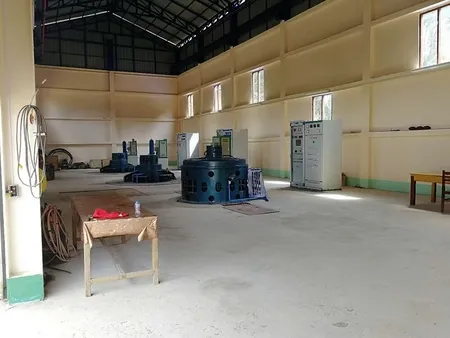

Гидроэлектростанция в Лаосе

Объем заказа: 3 комплекта турбогенераторов Каплана

Напор: 15 м
Расход: 9 м³/с
Мощность: 1200 кВт (3 установки по 400 кВт каждая)

Установки были успешно введены в эксплуатацию в марте 2018 года. Полный заказ включал турбины, генераторы, маховики, гидравлические регуляторы и распределительное устройство

Заказ

Гидроэлектростанция в г. Шаогуань

Объем заказа: 4 комплекта турбогенераторов Каплана

Напор: 6 м
Расход: 20 м³/с
Мощность: 1000 кВт (4 установки по 250 кВт каждая)

Установки были успешно введены в эксплуатацию в мае 2002 года. Полный заказ включал турбины, генераторы, регуляторы, распределительные шкафы, а также услуги по монтажу и вводу в эксплуатацию

Заказ

Индивидуальный заказ на гидроэлектростанцию в Пакистане

Объем заказа: 4 комплекта турбогенераторов Каплана

Напор: 3 м
Расход: 20 м³/с
Мощность: 1280 кВт (3 установки по 320 кВт каждая)

Установки были успешно введены в эксплуатацию в июле 2023 года. Полный заказ включал турбины, генераторы, маховики, гидравлические регуляторы и распределительные шкафы

Заказ

Гидроэлектростанция в г. Янцзян

Объем заказа: 4 комплекта турбогенераторов Каплана

Напор: 8 м
Расход: 30 м³/с
Мощность: 1000 кВт (4 установки по 250 кВт каждая)

Установки были успешно введены в эксплуатацию в декабре 2019 года. Полный заказ включал турбины, генераторы, маховики, гидравлические регуляторы, распределительные шкафы, а также услуги по монтажу и вводу в эксплуатацию

Заказ

Гидроэлектростанция в г. Пунин (Sanpeipo)

Объем заказа: 2 комплекта турбогенераторов Каплана

Напор: 4 м
Расход: 6.5 м³/с
Мощность: 200 кВт (2 установки по 100 кВт каждая)

Установки были успешно введены в эксплуатацию в мае 2020 года. Полный заказ включал турбины, генераторы, маховики, гидравлические регуляторы и распределительные шкафы

Заказ

Гидроэлектростанция в г. Юньфу

Объем заказа: 3 комплекта турбогенераторов Каплана

Напор: 8 м
Расход: 10 м³/с
Мощность: 600 кВт (3 установки по 200 кВт каждая)

Установки были успешно введены в эксплуатацию в июне 2018 года. Полный заказ включал турбины, генераторы, маховики, регуляторы и распределительные шкафы

Заказ

Ключевые элементы конструкции

Спиральная камера
Статорное кольцо
Направляющий аппарат
Корпус рабочего колеса
Рабочее колесо

Нижнее кольцо
Отсасывающая труба
Главный вал
Направляющий подшипник

Часто задаваемые вопросы

Что такое турбина Каплана?

Поворотно-лопастная турбина (турбина Каплана) – это осевая турбина пропеллерного типа с регулируемыми лопатками, специально разработанная для условий с низким напором и высоким расходом воды.

Каковы основные компоненты турбины Каплана?

Гидротурбина Каплана состоит из:

Спиральной камеры, которая направляет воду в турбину, поддерживая давление
Направляющего аппарата, регулирующего расход и направление воды
Отсасывающей трубы, преобразующей кинетическую энергию в энергию давления
Лопастей рабочего колеса, преобразующих поток воды во вращательную механическую энергию

В чем заключается принцип работы турбины Каплана?

Вода поступает в спиральную камеру, где поддерживается высокое давление. Затем она проходит через направляющие лопасти, регулирующие поток и уменьшающие турбулентность. Далее вода достигает лопастей рабочего колеса, изменяющих свой угол для оптимизации работы турбины. Наконец, вода выходит через отсасывающую трубу, где кинетическая энергия преобразуется в энергию давления. Вращение рабочего колеса создает механическую энергию, которая может быть преобразована в электричество.

Каковы типичные области применения турбин Каплана?

Турбины Каплана подходят для условий с низким напором и высоким расходом воды. Они обычно применяются в:

Производстве электроэнергии
Малых гидроэлектростанциях

Большие осевые турбины специально разработаны для достижения оптимальной производительности на конкретных объектах, обеспечивая долгосрочную эффективность.

Почему турбина Каплана подходит для условий с низким напором?

Регулируемые лопатки в сочетании с осевой конструкцией делают ее идеальным выбором для условий с низким уровнем воды, но высоким расходом, обеспечивая оптимальную производительность.

Какие услуги вы предоставляете клиентам, приобретающим турбины Каплана?

При покупке турбин в нашей компании мы предоставляем полный комплект монтажных чертежей. При необходимости мы также оказываем помощь и проводим инструктаж по процессу установки.

Гидроэнергетические решения

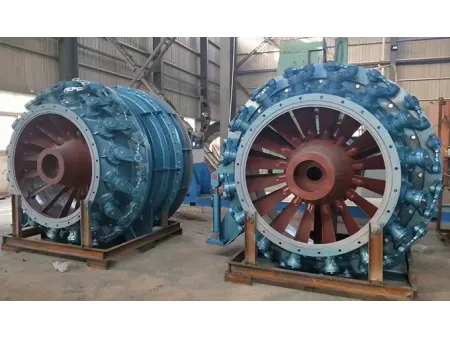

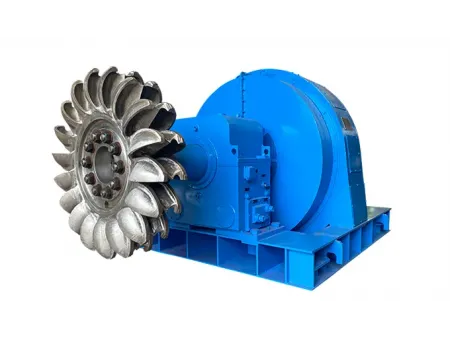

Схожая продукция
