Машина жесткорамной скрутки KJ630

Запрос цены

Веб-сайт: http://wirecable-solution.ru/1-1-rigid-cage-stranding-machine.html

Машина для скручивания для изготовления медных и алюминиевых проводов большого сечения

Крутильная машина рамочного типа: эффективная скрутка проводов большого сечения

Представляем вам передовую машину жесткорамной скрутки модели KJ630, созданную для эффективного производства медных и алюминиевых проводов большого сечения. Данная усовершенствованная версия исключает необходимость обратной скрутки, предупреждая возникновение дефектов. Оборудование подходит для обработки как круглых, так и секторных проводников и может выполнять предварительное скручивание сегментированных проводников.

Особенности

Рамы прочной конструкции для повышенной жесткости и высокой производительности.

Двойные активные тяговые и поддерживающие устройства для увеличения силы и тягового усилия.

Система естественного распределения проволоки для предотвращения истирания проводника во время скрутки.

Автоматическое обнаружение обрыва проволоки и немедленная остановка машины для повышения безопасности.

Управление ПЛК для плавной работы, надежной работы и высокой автоматизации.

Технические характеристики

Количество барабанов	6, 12, 18, 24, 30, 36
Диаметр отдельной проволоки	медь: 1,5-4,5 мм
	алюминий: 1,8-5,0 мм
	алюминиевый сплав: 1,5-4,5 мм
Скорость вращения	6-шпульная: 220 об/мин 12-шпульная: 200 об/мин
	18-шпульная: 180 об/мин 24-шпульная: 160 об/мин
	30 шпуль: 120 об/мин
	36-шпульная: 100 об/мин.
Шаг скрутки	12-шпульная: 44–590 мм6-шпульная: 37–500 мм
	18-шпульная: 52-694 мм
	24-шпульная: 61-819 мм
	30 шпуль: 72-965 мм
	36-шпульная: 85-1300 мм
Скорость линии	6,9~53 м/мин
Размеры шпульки в рамке	PND 630
Высота центра	1100 мм
Капстанный блок	Ø2000 (2500、3150) двойной тянущий шпиль

Подробности

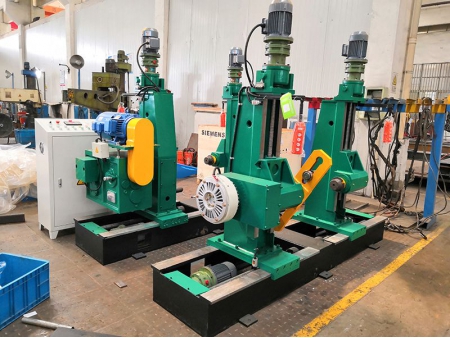

Отмотчик

В качестве опции предлагается механический контроль натяжения или натяжение с помощью магнитных тормозов, обеспечивающих стабильный, регулируемый контроль натяжения
Автоматическая остановка станка в случае обрыва проводов

Проводная направляющая

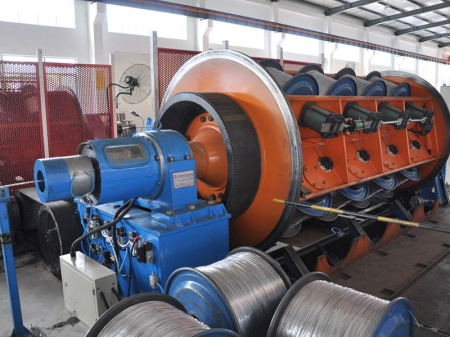

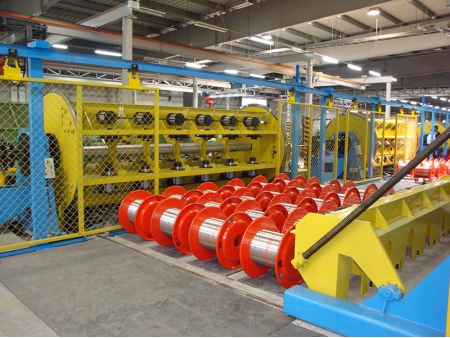

Каркас для скручивания

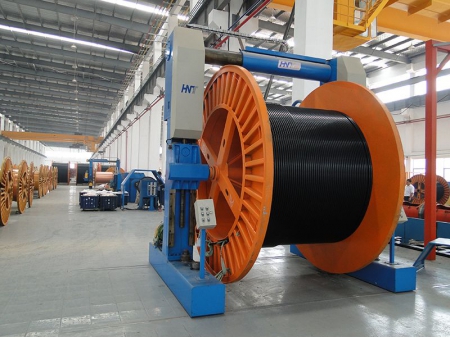

Намотчик

Моторизованный провод с механическими и электрическими механизмами защиты.
Простая загрузка и выгрузка бобины с проволокой.
Синхронизация с основной машиной для непрерывного натяжения во время работы и остановки после остановки машины.

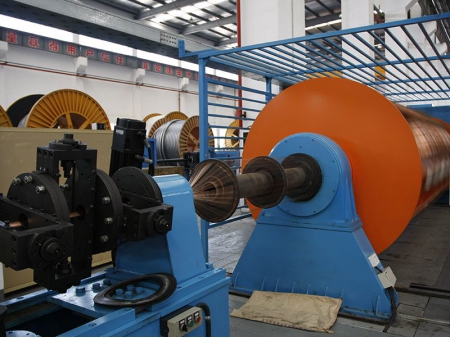

Двойной колесный шпиль

Колеса с выступами привода и выступами троса во избежание повреждения проводника.
Пневматическая система давления для предотвращения проскальзывания кабеля во время запуска.
Отличная синхронизация и тяговое усилие.
Безопасная защита от перегрузок с помощью штифтовой муфты.

Счётчик метров

Бесконтактный электронный счетчик для точных и надежных измерений.
Механический счетчик в комплекте

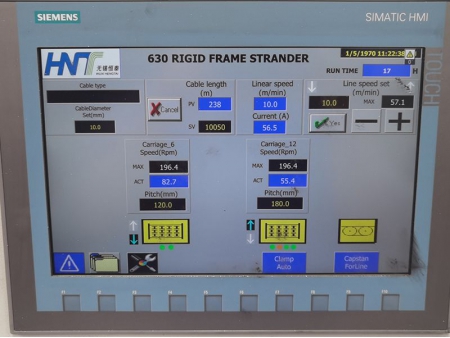

Система контроля

ПЛК Siemens для комфортной и надежной работы.
Все технические параметры, настраиваемые через интерфейс сенсорного экрана, обеспечивают сохранение параметров производственного процесса.
