Регулируемый аксиально-поршневой насос для открытого контура
Запрос цены
Гидравлический насос серии HL-A11VO - надежный и компактный аксиально-поршневой насос для тяжелых условий эксплуатации. Данный насос постоянной подачи особенно хорошо подходит для применений с быстро меняющимися динамическими нагрузками.
- Объем насоса: 74-260 см³/об
- Номинальное давление: 350 бар
- Макс. давление: 400 бар
Технические данные
Размер
Объем насоса (см³/об)
Vgmax
Vgmin
Макс. частота вращения (об/мин)
Vgmax
VgV≤Vgmax
Макс. объемный расход (л/мин)
Макс. мощность (кВт)
Δp=350 бар
Δp=350 бар
Подробности
74
0
2550
3000
189
110
| Геометрический объем | Vgmax | см³/об | 74 | |
| Vgmin | см³/об | 0 | ||
| Частота вращения | при Vgmax | nmax | об/мин | 2550 |
| при Vg≤Vgmax | nmax1 | об/мин | 3000 | |
| Объемный расход | при nmax и Vgmax | qv max | л/мин | 189 |
| Мощность | при qv max и Δp=350бар | Pmax | кВт | 110 |
| Крутящий момент | при Vgmax и Δp=350бар | Tmax | Н·м | 412 |
| Жесткость на скручивание приводного вала | Конец вала Z | c | Н·м/рад | 145836 |
| Конец вала P | c | Н·м/рад | 143104 | |
| Конец вала S | c | Н·м/рад | 101921 | |
| Конец вала T | c | Н·м/рад | 125603 | |
| Момент инерции роторной группы | JTW | кгм² | 0.0115 | |
| Макс. угловое ускорение | α | рад/с² | 15000 | |
| Объем корпуса | V | л | 1.85 | |
| Масса | прибл. | m | кгм² | 45 |
93.5
0
2350
2780
220
128
| Геометрический объем | Vgmax | см³/об | 93.5 | |
| Vgmin | см³/об | 0 | ||
| Частота вращения | при Vgmax | nmax | об/мин | 2350 |
| при Vg≤Vgmax | nmax1 | об/мин | 2780 | |
| Объемный расход | при nmax и Vgmax | qv max | л/мин | 220 |
| Мощность | при qv max и Δp=350бар | Pmax | кВт | 128 |
| Крутящий момент | при Vgmax и Δp=350бар | Tmax | Н·м | 521 |
| Жесткость на скручивание приводного вала | Конец вала Z | c | Н·м/рад | 199601 |
| Конец вала P | c | Н·м/рад | 196435 | |
| Конец вала S | c | Н·м/рад | 173704 | |
| Конец вала T | c | Н·м/рад | ||
| Момент инерции роторной группы | JTW | кгм² | 0.0173 | |
| Макс. угловое ускорение | α | рад/с² | 13000 | |
| Объем корпуса | V | л | 2.1 | |
| Масса | прибл. | m | кгм² | 53 |
93.5
0
2350
2780
220
128
| Геометрический объем | Vgmax | см³/об | 93.5 | |
| Vgmin | см³/об | 0 | ||
| Частота вращения | при Vgmax | nmax | об/мин | 2350 |
| при Vg≤Vgmax | nmax1 | об/мин | 2780 | |
| Объемный расход | при nmax и Vgmax | qv max | л/мин | 220 |
| Мощность | при qv max и Δp=350бар | Pmax | кВт | 128 |
| Крутящий момент | при Vgmax и Δp=350бар | Tmax | Н·м | 521 |
| Жесткость на скручивание приводного вала | Конец вала Z | c | Н·м/рад | 199601 |
| Конец вала P | c | Н·м/рад | 196435 | |
| Конец вала S | c | Н·м/рад | 173704 | |
| Конец вала T | c | Н·м/рад | ||
| Момент инерции роторной группы | JTW | кгм² | 0.0173 | |
| Макс. угловое ускорение | α | рад/с² | 13000 | |
| Объем корпуса | V | л | 2.1 | |
| Масса | прибл. | m | кгм² | 53 |
130
0
2100
2500
273
159
| Геометрический объем | Vgmax | см³/об | 130 | |
| Vgmin | см³/об | 0 | ||
| Частота вращения | при Vgmax | nmax | об/мин | 2100 |
| при Vg≤Vgmax | nmax1 | об/мин | 2500 | |
| Объемный расход | при nmax и Vgmax | qv max | л/мин | 273 |
| Мощность | при qv max и Δp=350бар | Pmax | кВт | 159 |
| Крутящий момент | при Vgmax и Δp=350бар | Tmax | Н·м | 724 |
| Жесткость на скручивание приводного вала | Конец вала Z | c | Н·м/рад | 302495 |
| Конец вала P | c | Н·м/рад | 312403 | |
| Конец вала S | c | Н·м/рад | 236861 | |
| Конец вала T | c | Н·м/рад | ||
| Момент инерции роторной группы | JTW | кгм² | 0.0318 | |
| Макс. угловое ускорение | α | рад/с² | 10500 | |
| Объем корпуса | V | л | 2.9 | |
| Масса | прибл. | m | кгм² | 66 |
145
0
2200
2500
319
186
| Геометрический объем | Vgmax | см³/об | 145 | |
| Vgmin | см³/об | 0 | ||
| Частота вращения | при Vgmax | nmax | об/мин | 2200 |
| при Vg≤Vgmax | nmax1 | об/мин | 2500 | |
| Объемный расход | при nmax и Vgmax | qv max | л/мин | 319 |
| Мощность | при qv max и Δp=350бар | Pmax | кВт | 186 |
| Крутящий момент | при Vgmax и Δp=350бар | Tmax | Н·м | 808 |
| Жесткость на скручивание приводного вала | Конец вала Z | c | Н·м/рад | 302495 |
| Конец вала P | c | Н·м/рад | 312403 | |
| Конец вала S | c | Н·м/рад | 236861 | |
| Конец вала T | c | Н·м/рад | ||
| Момент инерции роторной группы | JTW | кгм² | 0.0341 | |
| Макс. угловое ускорение | α | рад/с² | 9000 | |
| Объем корпуса | V | л | 2.9 | |
| Масса | прибл. | m | кгм² | 76 |
193
0
2100
2100
405
236
| Геометрический объем | Vgmax | см³/об | 193 | |
| Vgmin | см³/об | 0 | ||
| Частота вращения | при Vgmax | nmax | об/мин | 2100 |
| при Vg≤Vgmax | nmax1 | об/мин | 2100 | |
| Объемный расход | при nmax и Vgmax | qv max | л/мин | 405 |
| Мощность | при qv max и Δp=350бар | Pmax | кВт | 236 |
| Крутящий момент | при Vgmax и Δp=350бар | Tmax | Н·м | 1075 |
| Жесткость на скручивание приводного вала | Конец вала Z | c | Н·м/рад | 346190 |
| Конец вала P | c | Н·м/рад | 383292 | |
| Конец вала S | c | Н·м/рад | 259773 | |
| Конец вала T | c | Н·м/рад | 301928 | |
| Момент инерции роторной группы | JTW | кгм² | 0.055 | |
| Макс. угловое ускорение | α | рад/с² | 6800 | |
| Объем корпуса | V | л | 3.8 | |
| Масса | прибл. | m | кгм² | 95 |
260
0
1800
2300
468
273
| Геометрический объем | Vgmax | см³/об | 260 | |
| Vgmin | см³/об | 0 | ||
| Частота вращения | при Vgmax | nmax | об/мин | 1800 |
| при Vg≤Vgmax | nmax1 | об/мин | 2300 | |
| Объемный расход | при nmax и Vgmax | qv max | л/мин | 468 |
| Мощность | при qv max и Δp=350бар | Pmax | кВт | 273 |
| Крутящий момент | при Vgmax и Δp=350бар | Tmax | Н·м | 1448 |
| Жесткость на скручивание приводного вала | Конец вала Z | c | Н·м/рад | 686465 |
| Конец вала P | c | Н·м/рад | 653835 | |
| Конец вала S | c | Н·м/рад | 352009 | |
| Конец вала T | c | Н·м/рад | 567115 | |
| Момент инерции роторной группы | JTW | кгм² | 0.0878 | |
| Макс. угловое ускорение | α | рад/с² | 4800 | |
| Объем корпуса | V | л | 4.6 | |
| Масса | прибл. | m | кгм² | 125 |
| Размер | Объем насоса (см³/об) | Макс. частота вращения (об/мин) | Макс. объемный расход (л/мин) | Max. power (kw) | ||
| Vgmax | Vgmin | Vgmax | Vg≤Vgmax | Δp=350 бар | ||
| 74 | 0 | 2550 | 3000 | 189 | 110 | |
| 93.5 | 0 | 2350 | 2780 | 220 | 128 | |
| 93.5 | 0 | 2350 | 2780 | 220 | 128 | |
| 130 | 0 | 2100 | 2500 | 273 | 159 | |
| 145 | 0 | 2200 | 2500 | 319 | 186 | |
| 193 | 0 | 2100 | 2100 | 405 | 236 | |
| 260 | 0 | 1800 | 2300 | 468 | 273 | |
Особенности
- Гидростатическая трансмиссия Предназначен для открытых гидравлических систем.
- Пропорциональный расход в зависимости от частоты вращения и рабочего объема Беcступенчатая регулировка за счет изменения угла наклона шайбы.
- Работа с автономным питанием Может использоваться как с напорными гидробаками, так и с опциональным встроенным подпиточным насосом.
- Широкий выбор вариантов управления Гибко подстраивается под различные условия эксплуатации.
- Регулировка управления внешним источником энергии Параметры управления можно настраивать даже во время работы.
- Сквозной привод Совместим с шестеренными насосами или другими аксиально-поршневыми насосами того же типоразмера.
- Регулируемая подача с нуля Точная настройка расхода в диапазоне от нуля до максимума.
- Режимы управления DRS, EP, EPD, LRDU, LES, LRDS, LRDH
Применение

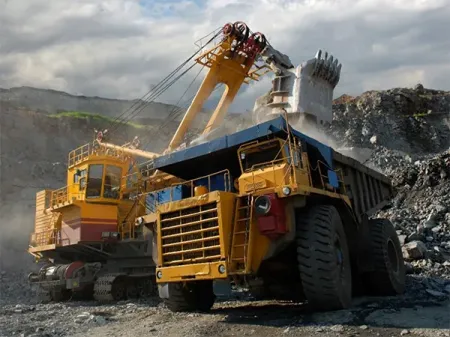

Оборудование для добычи полезных ископаемых

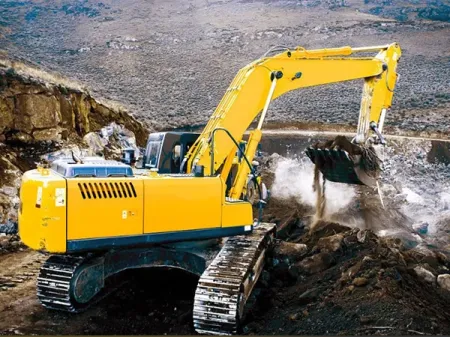

Строительная техника
Данный аксиально-поршневой насос гарантирует надежность, точность и гибкость любых ваших гидравлических систем. Свяжитесь с нами уже сегодня, чтобы подобрать подходящее решение для вашего бизнеса.
