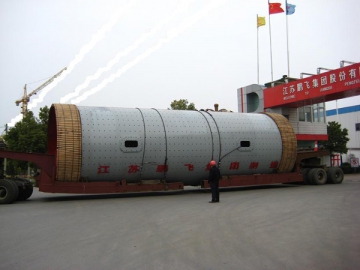

Трубчатая мельница
Трубчатая мельница применяется для измельчения различных минеральных руд и других поддающихся дроблению минералов в производстве строительных материалов, а также для металлургической, химической, электроэнергетической промышленностей и т.д. Она подходит для сухого и влажного способов помола.
Не смотря на то, что данная мельница спроектирована для помола в открытом цикле, она также может применяться и для циркулярного помола в закрытом типе при условии использования порошковым сепаратором. Она одновременно выполняет измельчение и сушку материалов.
Трубчатая мельница позволяет регулировать тонкость помола и отличается хорошей приспособляемостью к материалам, способностью к непрерывному производству и большой кратностью дробления.
Технические параметры| Спецификация (диаметр × длина) (м) | Скорость вращения (об/мин) | Размер подаваемого материала (мм) | Производительность (т/ч) | Допустимая нагрузка (т) | Главный двигатель | Главный редуктор | Вес (т) | |||
| Модель | Мощность (кВт) | Скорость вращения (об/мин) | Модель | Передаточное число | ||||||
| 2.2×11 | 20.91 | ≤25 | 15~17 | 50 | TR1512-8 | 570 | 740 | Zd80 | 5.6 | 92 |
| 2.4×8 | 20.91 | ≤25 | 14~18 | 39.5~42 | TRQ1512-8 | 570 | 740 | Zd80-9 | 5 | 76.4 |
| 2.4×9 | 20.91 | ≤25 | 23~25 | 50 | TR1512-8 | 570 | 740 | Zd80-9 | 5 | 91 |
| 2.4×10 | 20.91 | ≤25 | 16~22 | 50 | TR1512-8 | 570 | 740 | Zd80-9 | 5 | 111 |
| 2.4×11 | 21 | ≤25 | 19~24 22~28 | 6265 | YR710-8/1180 | 710 | 740 | JDX630 | 5.6 | 125 |
| 2.4×12 | 21 | ≤25 | 18~20 21~23 | 6365 | YR800-8/1180 | 800 | 740 | MBY710 | 6.3 | 127 |
| 2.4×13 | 21 | ≤25 | 21~22 24~26 | 6668 | YR800-8/1180 | 800 | 740 | MBY710 | 6.3 | 131 |
| 2.6×10 | 20.6 | ≤25 | 21~24 | 64 | YR800-8/1180 | 800 | 740 | JDX710 | 6.3 | 140 |
| 2.6×13 | 20.6 | ≤25 | 28~31 | 81 | YR1000-8/1180 | 1000 | 740 | JDX800 | 6.3 | 158 |
| 3.0×9 | 19.13 | ≤25 | 40~45 | 85 | YR1000-8/1180 | 1000 | 740 | MBY800 | 7.1 | 148 |
| 3×11 | 18.92 | ≤25 | 44~47 | 95 | YR1250-8/1430 | 1250 | 740 | JDX900 | 7.1 | 177 |
| 3×12 | 18.92 | ≤25 | 48~52 | 103 | YR1250-8/1430 | 1250 | 740 | JDX900 | 7.1 | 182 |
| 3×13 | 18.92 | ≤25 | 39~45 | Максимум 116 | YR1400-8/1430 | 1400 | 740 | JDX900 | 7.1 | 200.7 |
| 3.2×11 | 18.3 | ≤25 | 45~48 | Максимум 112 | YR1600-8/1430 | 1400 | 740 | JDX900 | 7.15 | 213.6 |
| 3.2×13 | 18.7 | ≤25 | 50~55 | Максимум 133 | YR1600-8/1430 | 1600 | 740 | JDX1000 | 7.15 | 237 |
| 3.4×11 | 18 | ≤25 | 45~55 | Максимум 120 | YR1600-8/1430 | 1600 | 740 | JDX1000 | 230 | |
| 3.5×13 | 17 | ≤25 | 60~65 | Максимум 156 | YR2000-8/1730 | 2000 | 740 | TS130-A-F1 | 257.6 | |
| 3.8×13 (main bearing type) | 17 | ≤25 | 65~70 | 190 | YR2500-8/1730 | 2500 | 740 | JS130-C-F1 | 316 | |
| 3.8×13 | 17 | ≤25 | 65~70 | 185 | YR2500-8/1730 | 2500 | 740 | DMG22/2500 | 313 | |
| 4×13 | 16.3 | ≤25 | 78~80 | 191 | YRKK900-80 | 2800 | 745 | JS140-A | 348 | |
| 4.2×11 (с коренным подшипником) | 15.8 | ≤25 | 100~110 | 182~190 | YR2800-8/17830 | 2800 | 740 | JS140-A-F1D | 350 | |
| 4.2×13 (с коренным подшипником) | 15.2 | ≤25 | 120~130 | 245 | YRKK1000-8 | 3350 | 740 | MFY355-A | 390 | |
| 4.2×13 | 15.2 | ≤25 | 110~120 | 230 | YRKK1000-8 | 3350 | 740 | MFY355-A | 380 | |
| 4.6×14 | 15 | ≤25 | 100~115 | 285 | YR1000-8 | 4200 | 740 | J3160-C | 485 | |
Примечание: Вышеописанные параметры приведены исключительно для ознакомления. Точные параметры будут указаны в контракте.
